La anatomía de la escala 1 es a 50 en la mesa de dibujo
Cuando nos sentamos frente a un plano, el tema es comprender que la proporción es la dueña absoluta de la legibilidad. La escala 1 es a 50 se ha convertido en el estándar de oro para los planos de planta porque ofrece un equilibrio casi poético entre la visión general de un espacio y el detalle constructivo suficiente para que un albañil no se pierda. Pero, ¿por qué no usar algo más grande o más pequeño? Si te pasas de frenada hacia el 1:20, terminas dibujando hasta el último tornillo y el plano se vuelve inmanejable por su tamaño kilométrico. Por otro lado, si te quedas en el 1:100, la información se comprime tanto que las manos del dibujante parecen toscas y los muros se convierten en simples líneas negras sin alma.
El concepto de la reducción quincuagesimal
Aquí es donde se complica la percepción del neófito. Para entender la escala 1 es a 50 hay que interiorizar que estamos ante una reducción de 0,02 respecto al objeto real. Esto implica que la superficie representada en el papel es muchísimo menor de lo que la mente suele procesar de forma intuitiva al primer vistazo. ¿Alguna vez has intentado imaginar un salón entero encerrado en el espacio de una caja de zapatos? Esa es la magia del dibujo técnico. Y es que, aunque parezca una cifra arbitraria, el número 50 facilita enormemente los cálculos mentales rápidos en la obra, ya que basta con multiplicar por dos y mover la coma para obtener resultados en metros. Eso lo cambia todo cuando estás bajo el sol, con el casco puesto y sin una calculadora a mano.
La jerarquía visual y el grosor de línea
Yo sostengo que un plano en escala 1 es a 50 es, en esencia, una declaración de intenciones sobre la materialidad del edificio. A este nivel de detalle, los muros ya no son líneas genéricas. Deben aparecer los grosores reales, el trasdosado, el aislamiento térmico y quizás el acabado exterior. Pero cuidado, porque si intentas dibujar el patrón de las vetas de la madera en un suelo a esta escala, solo conseguirás un manchón de tinta ilegible que arruinará la estética del documento. Estamos lejos de eso que llaman realismo fotográfico; lo que buscamos es una abstracción funcional que permita ejecutar una construcción sin errores catastróficos.
Desarrollo técnico de la escala 1 es a 50 en proyectos de edificación
Para aplicar correctamente la escala 1 es a 50 en un entorno profesional, es imperativo dominar el uso del escalímetro o, en su defecto, las unidades de espacio papel en programas de diseño asistido por ordenador. Seamos claros: el software ha hecho que nos olvidemos de la escala mientras dibujamos en el "espacio modelo", pero el desastre ocurre cuando llega el momento de imprimir. Si no configuras el trazado para que 1 unidad de dibujo equivalga a 50 unidades reales, el plano será papel mojado. Un error de apenas un par de milímetros en la impresión de un detalle a escala 1 es a 50 se traduce en una desviación de 10 centímetros en la obra, lo cual podría significar que una puerta simplemente no quepa en su sitio.
Mobiliario y ergonomía bajo la lupa
En el diseño de interiores, esta escala es la reina absoluta. Permite representar sanitarios, camas y encimeras de cocina con una fidelidad que permite verificar si el paso entre muebles es suficiente para que una persona se mueva con dignidad. ¿Es posible diseñar una cocina funcional a escala 1:100? Rotundamente no, porque los errores de bulto quedan enmascarados por la falta de precisión. Al trabajar en escala 1 es a 50, los 60 centímetros estándar de una profundidad de encimera se convierten en 1,2 centímetros físicos en el papel, un tamaño lo suficientemente cómodo para que el ojo humano detecte si el diseño es ergonómico o una trampa mortal para las rodillas del usuario.
Cotas, textos y simbología específica
La rotulación es otro cantar en este escenario. En un plano donde la escala 1 es a 50 manda, el tamaño de los textos debe estar perfectamente calibrado, generalmente entre 2 y 2,5 milímetros de altura en el papel final. Si los haces más grandes, el plano parece un libro infantil de lectura fácil; si los haces más pequeños, obligas al jefe de obra a usar una lupa de aumento. Pero la sabiduría convencional dice que hay que acotarlo todo, y yo digo que eso es un error de principiante que solo ensucia el dibujo. Hay que acotar lo necesario para que la geometría quede definida de forma unívoca, dejando que la escala 1 es a 50 hable por sí sola a través de las proporciones visuales.
La representación de materiales y texturas
Cuando abordamos la escala 1 es a 50, los sombreados o "hatches" cobran un protagonismo vital. Ya podemos distinguir entre un tabique de ladrillo hueco doble y un muro de carga de hormigón armado de 30 centímetros. La simbología debe ser sobria. Un exceso de texturas puede convertir un plano profesional en un cuadro expresionista abstracto totalmente inútil para la ingeniería. Es aquí donde el equilibrio se vuelve precario, ya que debemos sugerir la textura sin llegar a la saturación visual que emborrone las cotas principales.
Desafíos de la escala 1 es a 50 en la era digital
Hoy en día, con las pantallas de alta resolución y el zoom infinito de las herramientas BIM, parece que el concepto de escala 1 es a 50 ha perdido su vigencia original, pero esa es una idea peligrosa que suele terminar en planos impresos ilegibles. El problema es que el ordenador te permite dibujar con una precisión de catorce decimales, algo absurdo para una obra donde el margen de error del replanteo suele ser de varios milímetros. Mantener la disciplina de la escala 1 es a 50 nos obliga a pensar en términos de lo que es físicamente construible y representable de forma clara.
El zoom dinámico frente a la escala fija
A menudo, los arquitectos jóvenes caen en la trampa de detallar en exceso elementos que a escala 1 es a 50 serán imperceptibles. Esto es una pérdida de tiempo monumental. La escala actúa como un filtro cognitivo (algo así como unas gafas que solo te dejan ver lo relevante para esa fase del proyecto). Si estás en fase de Proyecto de Ejecución, esta escala es tu mejor aliada para definir la distribución general. Pero si necesitas explicar cómo se encuentran el vidrio y el marco de aluminio de una ventana, debes saltar sin miedo al 1:5 o 1:2. La escala 1 es a 50 tiene límites, y reconocerlos es el primer paso hacia la maestría técnica.
Diferencias críticas: Escala 1 es a 50 vs Escala 1 es a 100
La gran rivalidad en los despachos de arquitectura es la elección entre el 1:50 y el 1:100. Mientras que la escala 1:100 se utiliza para anteproyectos y visiones urbanas donde el contexto importa más que el detalle, la escala 1 es a 50 es donde se ganan o se pierden las batallas de la construcción. En un plano 1:100, un muro suele ser una mancha negra compacta; en cambio, a escala 1 es a 50, ese mismo muro debe mostrar su composición interna. La diferencia de superficie es de cuatro veces (ya que la escala es lineal, pero la superficie es cuadrática), lo que significa que tienes cuatro veces más espacio para cometer errores o para demostrar tu brillantez técnica.
Cuándo abandonar el 1:100 por el detalle quincuagesimal
El momento del cambio es casi siempre cuando pasas de la fase de diseño conceptual a la definición técnica. Si intentas sacar un presupuesto basado en un plano 1:100, los constructores te odiarán porque las mediciones serán meras estimaciones. Al usar la escala 1 es a 50, las longitudes de los muros y las áreas de los pavimentos son mucho más precisas, lo que permite un control de costes más estricto. El ahorro de dinero empieza en la precisión del dibujo, y ahí es donde esta escala no tiene competidor. No es solo una cuestión de tamaño, sino de la profundidad de la información que el técnico es capaz de volcar en el documento sin que este colapse bajo su propio peso visual.
Errores comunes o ideas falsas: El laberinto del novato
Pensar que la escala 1 es a 50 es una simple división aritmética es el primer peldaño hacia el desastre arquitectónico. Muchos entusiastas confunden la relación lineal con la percepción espacial, creyendo que reducir cincuenta veces la realidad no altera la legibilidad de las texturas. Error. El problema es que el ojo humano tiene límites biológicos; si dibujas un tabique de 10 centímetros, en tu plano medirá apenas 2 milímetros. ¿Ves el riesgo? Si el grosor del plumilla es de 0.5 mm, ya te has comido el 25% de la precisión del elemento por pura negligencia técnica.
La trampa del escalímetro digital
Vivimos en la era del PDF, pero la escala 1 es a 50 sufre una tortura constante cuando alguien decide imprimir un plano con el ajuste "ajustar a página". ¡Pum! En ese instante, toda la coherencia métrica salta por los aires. Pero, ¿quién se toma el tiempo de verificar con una regla física tras la impresión? Casi nadie. Salvo que quieras que tu cocina termine siendo un pasillo impracticable, debes forzar siempre el tamaño real del papel, sin márgenes de cortesía que distorsionen esos 2 centímetros por cada metro real. Es una dictadura de la precisión que no admite medias tintas.
El mito de los detalles infinitos
Existe la creencia absurda de que, como la escala es lo suficientemente "grande", debemos dibujar hasta el último tornillo de una bisagra. Seamos claros: intentar meter detalles de escala 1:10 en un 1:50 solo genera una mancha negra de tinta cuando el plano se materializa. La escala 1 es a 50 requiere una capacidad de síntesis casi poética. Debes omitir lo superfluo para que lo estructural respire (y créeme que el constructor te lo agradecerá cuando no tenga que usar una lupa para entender dónde termina el muro y empieza el aislamiento).
Aspecto poco conocido o consejo experto: El peso visual
Pocos profesionales hablan de la psicología del trazo en la escala 1 es a 50. No se trata solo de medir, sino de jerarquizar el vacío. Cuando proyectamos en este nivel de detalle, la relación entre el lleno y el vacío se vuelve crítica. Si todos tus muros tienen el mismo grosor de línea, el plano será una sopa ilegible de vectores. El truco de experto reside en aplicar lo que llamo el "contraste de profundidad": los elementos cortados deben tener un peso visual un 30% superior a los elementos proyectados. Y esto no es una sugerencia estética; es una necesidad de supervivencia interpretativa en la obra.
La escala humana como ancla
¿Alguna vez has visto un plano a 1:50 que parece una cárcel vacía? El error es omitir el mobiliario básico o la figura humana. A 1:50, un monigote de 3.6 centímetros representa a una persona de 1.80 metros. Sin esa referencia, nuestro cerebro pierde la brújula de la habitabilidad. Incluir una silueta no es un adorno para quedar bien con el cliente, sino la única forma de validar si el giro de una puerta de 80 cm es realmente cómodo o si estamos diseñando una ratonera de lujo. La escala 1 es a 50 es, por definición, la escala del cuerpo habitando el espacio.
Preguntas Frecuentes
¿Cuánto mide una pared de 5 metros en escala 1:50?

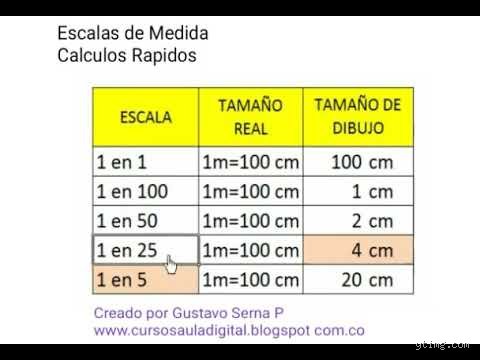

En el papel, esa pared medirá exactamente 10 centímetros de longitud. Esta conversión es sencilla porque solo debes multiplicar la medida real en metros por 2 para obtener los centímetros en el dibujo. Si tienes una estancia de 4 por 6 metros, tu dibujo ocupará un rectángulo de 8 por 12 centímetros. Es una relación matemática constante que facilita enormemente el cálculo mental rápido durante las reuniones de diseño. La escala 1 es a 50 es la favorita de los calculistas por esta misma agilidad de conversión decimal.
¿Puedo usar una regla común para medir estos planos?
Sí, es perfectamente posible prescindir del escalímetro si entiendes la lógica subyacente. Dado que 1 unidad en el papel representa 50 en la realidad, cada milímetro de tu regla estándar equivale a 5 centímetros reales. Por lo tanto, si mides una ventana y te da 24 mm, estarás ante un hueco de 1.20 metros de ancho. Pero ten cuidado con las reglas de plástico baratas porque sus marcas de graduación suelen tener errores de hasta 0.2 mm. En un plano de gran formato, esa pequeña desviación acumulada puede suponer un error de 10 centímetros reales al final de la cota.
¿Es mejor 1:50 o 1:100 para un anteproyecto?
La respuesta depende totalmente de la superficie total que pretendas representar en una sola lámina A3 o A2. El 1:100 es ideal para una visión global de una vivienda de 200 metros cuadrados, pero carece de la definición necesaria para entender la tabiquería interior. Por el contrario, la escala 1 es a 50 duplica el tamaño de los objetos y permite ver el grosor real de las hojas de carpintería y los encuentros de materiales. Yo siempre recomiendo saltar al 1:50 en cuanto la distribución esté decidida. Es el momento donde la arquitectura deja de ser un diagrama y empieza a ser un edificio de verdad.
Sintesis comprometida
Basta de tibiezas técnicas: la escala 1 es a 50 es la frontera donde se separan los dibujantes de los arquitectos. No es un simple zoom caprichoso, sino el estándar de oro para que una idea no muera en la interpretación errónea del operario. Si tu proyecto no aguanta el escrutinio de esta escala, es que tu diseño tiene fisuras conceptuales que el 1:100 estaba ocultando cobardemente. Debemos reivindicar el plano impreso a esta escala como el contrato sagrado entre el pensamiento y la materia. Menos renderizado hiperrealista y más rigor métrico en el cincuenta, porque al final, las casas se construyen con cotas, no con filtros de Photoshop.
