El laberinto de las dimensiones: qué es realmente una escala
Para entender qué hay detrás de este concepto, debemos desnudarnos de la confianza ciega que le tenemos a la pantalla del móvil. La escala no es más que una proporción, una relación matemática que nos dice cuántas veces hemos tenido que "encoger" el mundo para que quepa en nuestra mano o en una hoja de papel. Aquí es donde se complica la historia. Si te digo que algo está a 1:100, te estoy diciendo que un metro en la realidad se ha convertido en un humilde centímetro. Pero, ¿quién decide esa proporción? A veces parece un capricho del cartógrafo, aunque en realidad es una necesidad logística extrema. Sin escalas, viviríamos rodeados de mapas del tamaño de ciudades, algo que Borges ya parodió con su habitual maestría sobre el rigor en la ciencia.
La escala numérica frente a la escala gráfica
Existen dos formas de ver este asunto y yo siempre he preferido la gráfica, aunque la numérica sea la reina de los exámenes. La numérica es esa fracción que ves en la esquina inferior, como 1:25.000, que es pura abstracción matemática. Por el contrario, la escala gráfica es esa barrita segmentada que parece una regla olvidada por un delineante. ¿Por qué es mi favorita? Porque si fotocopias el mapa y lo amplías, la barrita crece con el papel. La numérica, en cambio, se queda ahí mintiéndote a la cara porque los números no cambian aunque el papel se estire o se encoja. Eso lo cambia todo si trabajas sobre el terreno con materiales que no han pasado por una imprenta de precisión. Pero claro, la mayoría de la gente prefiere el numerito porque parece más "científico". Estamos lejos de eso cuando la humedad dobla el papel.
La trampa de las unidades de medida
Aquí suele fallar todo el mundo. Aplicar la fórmula para calcular la escala requiere que seas un obseso del orden con las unidades. No puedes dividir kilómetros entre milímetros y esperar que el universo te dé una respuesta coherente. Es un error de principiante que veo constantemente incluso en estudiantes universitarios. Tienes que pasar todo a la misma unidad, preferiblemente a centímetros, antes de empezar a mover los dedos en la calculadora. Si no unificas, el resultado será un caos absoluto. (Y recuerda que un error de un cero en estas lides significa que tu puente de 10 metros acaba midiendo 100 en el papel, un desastre logístico de proporciones épicas).
Desarrollo técnico: destripando la ecuación principal
Vamos al barro. La fórmula para calcular la escala es una relación de tres variables que bailan juntas. Si tienes dos, tienes la tercera. Es un triángulo de poder. Si quieres hallar la distancia real (D), multiplicas la escala por la distancia del mapa. Si buscas la distancia en el mapa (d), divides la real por la escala. Es una aritmética básica que un niño de diez años podría manejar, pero el diablo está en los detalles de la ejecución. ¿Qué pasa cuando el mapa no tiene escala? Ahí es donde entra la verdadera pericia del profesional. Tienes que buscar dos puntos conocidos, medir su distancia real y luego medirla en el papel. Esa es la verdadera ciencia aplicada.
El factor de reducción: una cuestión de perspectiva
El tema es que el factor de reducción no es solo un número, sino un filtro de realidad. Cuando trabajas con escalas grandes, como 1:50, estás viendo detalles casi táctiles, como el grosor de un tabique. Pero cuando pasas a escalas pequeñas, como 1:1.000.000, las ciudades se convierten en puntos gordos. Aquí hay una paradoja que confunde a muchos: cuanto más grande es el número de la derecha (el denominador), más pequeña es la escala. Es contraintuitivo. Una escala 1:10.000 es mucho "más grande" que una 1:100.000 porque muestra las cosas con mayor tamaño y detalle. Seamos claros: si quieres ver el portal de tu casa, necesitas una escala grande; si quieres ver el continente, una pequeña.
Cálculo de distancias reales paso a paso
Imagina que tienes un mapa topográfico con una escala 1:50.000. Mides con tu regla la distancia entre dos picos y te da 4,2 centímetros. Para saber cuánto tienes que caminar, aplicas la regla de tres o la fórmula directa. Multiplicas 4,2 por 50.000. El resultado es 210.000. Pero, ¡cuidado! Esos son centímetros. Nadie dice "voy a caminar doscientos diez mil centímetros". Tienes que convertirlo a metros (2.100) o a kilómetros (2,1). Parece obvio, pero en la tensión de una ruta de montaña o en el diseño de una infraestructura, estos saltos decimales son los que provocan que los suministros lleguen tarde o que te quedes sin agua a mitad de camino. La precisión no es una opción, es una obligación vital.
¿Y si la escala es desconocida?

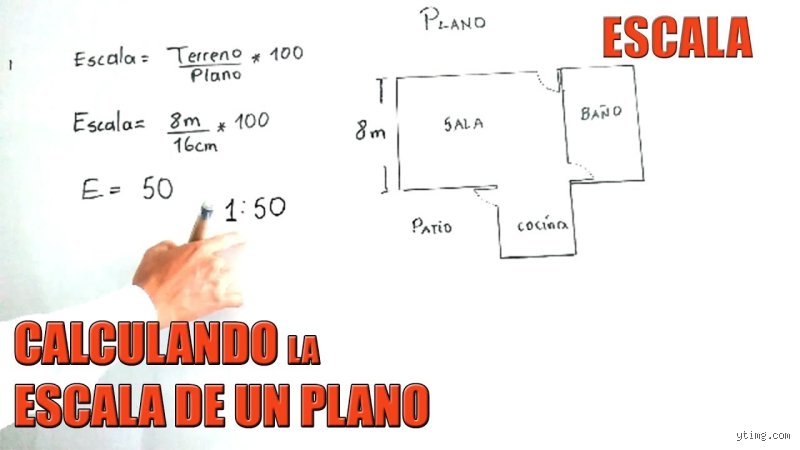

Este es mi escenario favorito porque requiere astucia. Supongamos que tienes una fotografía aérea vieja. No hay datos. Identificas un campo de fútbol, que sabes que mide 100 metros de largo (D = 100 m = 10.000 cm). Mides ese campo en la foto y te da 2 centímetros (d = 2 cm). Divides 10.000 entre 2 y ¡boom!, ya tienes tu escala: 1:5.000. Es magia matemática. Pero ojo, que aquí es donde la sabiduría convencional se equivoca al pensar que todas las fotos son planos perfectos. La distorsión de la lente puede hacer que el centro de la foto tenga una escala y los bordes otra totalmente distinta debido a la curvatura. No todo lo que parece plano lo es realmente.
Dominando la representación: el papel del dibujante
Cuando nos sentamos a dibujar, la fórmula para calcular la escala se convierte en una herramienta de diseño más que de consulta. Tienes que decidir qué escala vas a usar antes de poner la primera línea. Si el terreno mide 500 metros y tu papel es un A4 (que mide unos 29 centímetros de largo), no puedes usar 1:1.000 porque el dibujo mediría 50 centímetros y se saldría de la hoja. Tienes que irte a una escala de 1:2.000 o 1:2.500 para que el dibujo "respire" dentro del margen. Es un juego de encaje constante donde la estética y la técnica se dan la mano de forma forzosa.
El escalímetro: el arma secreta del experto
Si alguna vez ves a alguien usando una regla con sección triangular, estás ante un escalímetro. Es un artefacto maravilloso que te ahorra tener que aplicar la fórmula para calcular la escala cada cinco minutos. Cada cara del triángulo tiene grabadas escalas diferentes (1:100, 1:200, 1:500, etc.). Simplemente mides y el número que lees es la distancia real. Es eficiente, rápido y reduce el error humano. Pero —y este es un "pero" importante— si te acostumbras al escalímetro y olvidas la lógica matemática que hay detrás, estás perdido el día que tengas que trabajar con una escala que no venga en tu regla. Yo siempre digo que hay que saber sumar antes de usar la calculadora, y con las escalas pasa exactamente lo mismo.
Comparativa: escalas naturales, de ampliación y de reducción
No todo en esta vida es hacer las cosas más pequeñas. A veces necesitamos la fórmula para calcular la escala para lo contrario. En la industria de la microelectrónica o en la relojería, se usan escalas de ampliación. Si diseñas un engranaje de un milímetro, lo dibujas a 10:1 para poder ver qué estás haciendo. Aquí el número grande está a la izquierda. Es el mundo al revés. Luego está la escala 1:1, la escala natural, que es la honestidad pura, pero que rara vez es útil fuera del diseño de piezas mecánicas pequeñas o detalles constructivos muy específicos.
¿Cuál elegir en cada situación técnica?
La elección de la escala define tu profesionalidad. Un arquitecto que presenta un plano de situación a 1:50 está perdiendo el tiempo y el papel; un urbanista que intenta planificar una plaza a 1:5.000 está ignorando la realidad humana del espacio. Existe un consenso no escrito sobre qué usar. Para mapas provinciales, nos movemos entre 1:50.000 y 1:200.000. Para planos de viviendas, lo estándar es 1:50 o 1:100. Salirse de estos estándares suele ser señal de que no sabes muy bien lo que estás haciendo, a menos que tengas una razón muy poderosa para ello. Al final del día, la escala es un lenguaje, y si hablas en un dialecto que nadie entiende, tu mapa no sirve para nada.
Errores fatales: El espejismo de la escala lineal
Pensar que la escala es un simple juego de reglas de tres constituye el primer paso hacia el desastre arquitectónico o cartográfico. El problema es que nuestro cerebro busca atajos donde la geometría impone dictaduras severas. No, si duplicas la longitud de un modelo a escala 1:50, no estás simplemente doblando su presencia; estás alterando la percepción volumétrica de forma radical.
La confusión entre escala numérica y gráfica
Muchos novatos confunden la fracción representativa con la barra física situada en el margen inferior de un plano. Seamos claros: la escala numérica muere en cuanto alguien decide fotocopiar el documento al 85% de su tamaño original. Pero la escala gráfica sobrevive al maltrato de la oficina porque se encoge solidariamente con el dibujo. Si calculas la escala basándote exclusivamente en el número 1:500 impreso en un papel que ha sido reescalado por una máquina perezosa, tus mediciones tendrán un margen de error del 15% o más. Es una trampa de principiante que cuesta miles de euros en materiales mal pedidos.
El mito de la precisión infinita
¿Existe la escala perfecta? Rotundamente no. Muchos entusiastas del CAD creen que trabajar a 1:1 en el espacio modelo les otorga una inmunidad divina contra el error. La realidad es que la fórmula para calcular la escala sirve para aterrizar la abstracción matemática al mundo de los átomos, donde el grosor de una línea de 0.2 mm puede representar 10 centímetros reales en un mapa 1:500. Ignorar este solapamiento físico es el motivo por el cual los detalles constructivos terminan siendo manchas de tinta ilegibles. ¿Acaso pretendes que un albañil mida micras con una cinta métrica de acero?
Desprecio por las unidades de origen
Me causa una gracia amarga ver cómo se mezclan pulgadas y milímetros en un mismo cálculo de proporción. La consistencia no es una sugerencia estética; es el pilar que sostiene la integridad del proyecto. Si tu numerador está en metros y tu denominador en kilómetros, la fórmula para calcular la escala te arrojará un resultado distorsionado salvo que normalices ambos términos a la unidad mínima común. Un error de un solo cero en esta fase convierte una mansión en una casa de muñecas de forma irreversible.
La técnica del "Contraste de Realidad": El secreto de los maestros
Olvídate de los manuales de texto por un segundo. El verdadero experto no se limita a despejar la incógnita de la igualdad E = D/R. Nosotros aplicamos lo que llamo el chequeo de la constante humana. Antes de dar por válido un plano, buscamos un elemento estándar cuya medida sea inmutable, como el ancho de una puerta (0.80 m) o la huella de un escalón (0.28 m). Si al aplicar tu fórmula para calcular la escala sobre ese objeto el resultado chirría, tu cálculo entero está bajo sospecha.
La escala temporal: El factor olvidado
Hay algo que casi nadie menciona en las facultades de ingeniería: la escala de impresión frente a la escala de visualización digital. En un monitor de 27 pulgadas, un plano 1:100 se ve totalmente distinto que en una tablet de 10 pulgadas, aunque el software diga lo contrario. Y esto es vital porque la ergonomía visual dicta cómo interactuamos con el diseño. Para dominar la fórmula para calcular la escala en la era moderna, debes considerar la densidad de píxeles (PPI) como una variable fantasma que altera la legibilidad del objeto representado.
La verdadera maestría surge cuando entiendes que la escala no es un valor estático, sino una relación de fuerzas. Si trabajas con drones, por ejemplo, la resolución de la cámara (GSD) define la escala real de captura. Un GSD de 2.5 cm por píxel nos obliga a replantear toda la cartografía posterior. (Es irónico que tengamos satélites midiendo milímetros mientras nosotros seguimos peleándonos con escalímetros de plástico, ¿no crees?).
Preguntas Frecuentes
¿Cómo afecta la curvatura de la Tierra a la fórmula de escala en mapas grandes?
En distancias cortas la Tierra parece plana, pero al superar los 20 kilómetros, la proyección cartográfica deforma la realidad inevitablemente. Seamos claros: no existe una fórmula plana que mantenga la escala perfecta en áreas extensas, por lo que se usan factores de escala variables según la latitud. En una proyección UTM, el factor de escala en el meridiano central es de 0.9996 para minimizar estas distorsiones geométricas. Si ignoras este coeficiente en topografía de alta precisión, tus coordenadas se desplazarán varios metros conforme te alejes del eje. El cálculo deja de ser una fracción simple para convertirse en una integral de superficie bastante hostil para el aficionado.
¿Qué sucede si necesito una escala que no aparece en el escalímetro tradicional?
Si te enfrentas a una escala exótica como 1:35 o 1:48, típicas del modelismo naval o militar, no entres en pánico absoluto. Debes recurrir a la fórmula para calcular la escala básica dividiendo la medida real entre el denominador deseado de forma manual. Por ejemplo, para representar 5 metros a 1:35, divides 500 cm entre 35, obteniendo 14.28 cm exactos. Es recomendable fabricar tu propia regla de papel para ese proyecto específico para evitar fatiga mental. Nunca intentes "ojear" la medida usando una escala cercana como 1:40 porque el error acumulado destruirá la simetría del modelo en menos de diez minutos.
¿Es posible aplicar la fórmula de escala a objetos tridimensionales impresos en 3D?
La impresión 3D añade el eje Z a la ecuación, lo que complica la gestión del volumen de forma exponencial respecto a la superficie. Al usar la fórmula para calcular la escala en software de laminado, un aumento del 200% en la escala lineal se traduce en un aumento del 800% en el volumen de material y peso. Debes calcular el factor de contracción del filamento, que suele rondar el 0.5% para materiales como el ABS, para que la pieza final encaje en su lugar. No es solo cuestión de estética, sino de tolerancia mecánica pura y dura en el ensamblaje de piezas técnicas. Un error de cálculo aquí convierte tu impresora en una cara fábrica de basura plástica inútil.
Síntesis definitiva sobre el rigor métrico
La obsesión por la precisión en la fórmula para calcular la escala separa a los visionarios de los simples dibujantes de garabatos. No te conformes con resultados aproximados porque la realidad siempre cobra factura en la fase de ejecución o construcción. Hemos visto cómo un simple error decimal ha derribado puentes y arruinado misiones espaciales millonarias. Porque al final del día, la escala es el lenguaje con el que traducimos nuestros sueños al mundo físico sin que colapsen por su propio peso. Mi posición es innegociable: si no puedes verificar tu escala por tres métodos distintos, no tienes un plano, tienes una sugerencia artística. Domina el número o el número te dominará a ti con una crueldad matemática fascinante.
