La anatomía del escalímetro y el mito de la regla común
Mucha gente piensa que un escalímetro es solo una regla con más números, pero eso lo cambia todo cuando te enfrentas a un plano técnico de ejecución. El instrumento triangular que solemos usar —ese objeto casi sagrado para algunos— no está diseñado para medir distancias métricas estándar, sino para traducir dimensiones. La escala 1:50 es fascinante porque permite un nivel de detalle que la escala 1:100 simplemente ignora, obligándonos a mirar los grosores de tabiquería con una lupa crítica. Yo he visto a profesionales con años de experiencia dudar ante una cota mal dibujada simplemente por no confiar en su herramienta.
¿Por qué el ratio 1:50 es el estándar de oro en interiores?
En el mundo de la edificación, el 1:100 se queda corto para el detalle fino, mientras que el 1:20 resulta demasiado grande para abarcar una planta completa de una vivienda. Aquí es donde se complica la elección para el novato, pero la escala 1:50 sobrevive como el equilibrio perfecto. ¿Sabías que en esta escala un tabique de 10 centímetros se representa con apenas 2 milímetros de grosor físico en el papel? Es una precisión quirúrgica. Pero no te engañes, porque manejar este ratio exige una agudeza visual que no se aprende en un tutorial de cinco minutos de una IA genérica; requiere entender el espacio.
La relación matemática que define cómo leer una regla a escala 1:50
Seamos claros: la fórmula es dividir la realidad por cincuenta. Si tienes 500 centímetros reales (5 metros), en el plano verás 10 centímetros de dibujo lineal. Pero la magia del escalímetro es que te ahorra la calculadora. No necesitas hacer divisiones mentales mientras el cliente te observa con impaciencia. La regla ya viene graduada para que leas "5 metros" donde un ojo no entrenado solo ve una línea de plástico. Y aquí viene el matiz que contradice la sabiduría convencional: no uses nunca una regla escolar para esto, aunque sepas hacer la conversión de cabeza. El margen de error del ancho de la punta de un lápiz en 1:50 puede significar una desviación de 2.5 centímetros reales, lo cual es inaceptable en carpintería fina.
Desarrollo técnico: La lectura de intervalos y subdivisiones

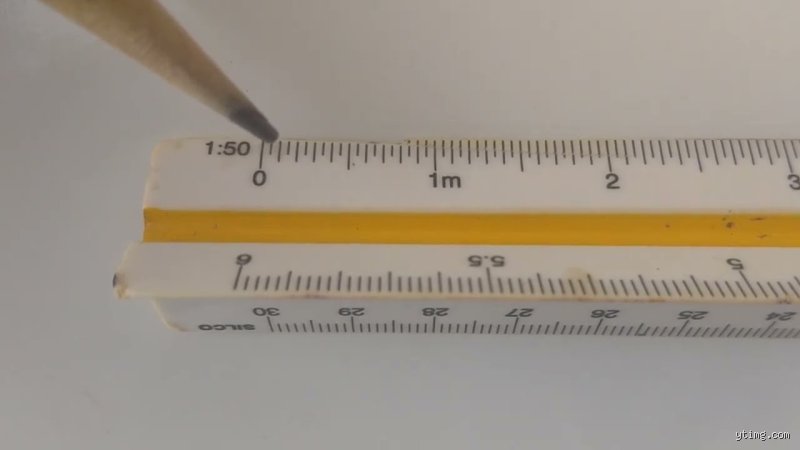

Para entender profundamente cómo leer una regla a escala 1:50, debes fijarte en las marcas cortas que viven entre los números enteros. En la mayoría de los instrumentos de calidad, verás que entre el 0 y el 1 (que representa un metro) hay diez divisiones principales. Cada una de esas líneas representa 10 centímetros. Pero espera, hay más. Si miras con atención casi microscópica, notarás subdivisiones aún más pequeñas que marcan los 2 o 5 centímetros dependiendo del fabricante del escalímetro. Es un lenguaje silencioso.
Interpretando los decimales en el espacio de dibujo
Si la marca cae justo en la mitad entre el 2 y el 3, estamos hablando de 2.50 metros. Es sencillo, ¿verdad? Pero la cosa se pone tensa cuando la cota cae en la tercera rayita después del número cuatro. Ahí es donde muchos fallan. Estamos ante 4.30 metros de longitud real. La clave para no volverse loco es recordar que en 1:50, cada "centímetro" de una regla normal equivale a medio metro (50 cm). Si visualizas bloques de medio metro, tu cerebro procesará la información mucho más rápido que si intentas contar milímetros individuales como un autómata.
El peligro de los bordes y el punto cero
A diferencia de la regla que usabas en primaria, el cero en un escalímetro profesional no suele estar en el borde físico del plástico. Hay un pequeño margen de seguridad. Si alinea el borde de la herramienta con la pared del plano en lugar de alinear la línea del cero, estás cometiendo un error garrafal de unos 3 o 5 milímetros de papel, lo que se traduce en 15 o 25 centímetros de error en la obra. ¡Eso es el ancho de un pilar! Siempre, y subrayo siempre, verifica dónde nace la escala antes de marcar el punto de medición.
Uso de la escala 1:50 en secciones transversales
Cuando pasamos de la planta al corte o sección, cómo leer una regla a escala 1:50 se vuelve un ejercicio de alturas. Aquí medimos forjados, techos técnicos y niveles de suelo terminado. Es vital entender que la precisión vertical es incluso más exigente que la horizontal. En un plano de sección a 1:50, puedes ver claramente el dintel de una puerta. Si el dibujo indica que el dintel está a 2.10 metros, tu escalímetro debe mostrar la marca justo una división por encima del número dos. Pero —y este es un gran pero— asegúrate de que el plano no haya sido fotocopiado y reducido, porque eso invalidaría cualquier medición manual que intentes hacer.
La técnica del "conteo rápido" para profesionales en obra
Existe un truco de vieja escuela que nosotros usamos para agilizar las revisiones a pie de plano. Como sabemos que 2 cm de regla convencional equivalen a 1 metro en escala 1:50, puedes usar tus propios dedos como referencia rápida para estimaciones que no requieran precisión de milímetro. Un pulgar estándar suele rondar los 2 cm de ancho. Si "caben" tres pulgares en una habitación del plano, sabes que tienes aproximadamente 3 metros. Obviamente, estamos lejos de eso cuando se trata de emitir un certificado de medición, pero para una discusión rápida sobre la marcha, funciona de maravilla.
Identificación visual inmediata de la cara correcta
El escalímetro tiene seis caras. Perder tiempo buscando la cara de 1:50 es de principiantes. La mayoría de los arquitectos marcamos esa cara con un pequeño punto de color o un elástico. Cuando despliegas el plano, el gesto debe ser fluido. Si tienes que rotar el triángulo tres veces para encontrar la escala, estás perdiendo el ritmo del diseño. Una vez que la cara 1:50 está arriba, la lectura debe ser directa: el número que ves es el metro que existe. Sin conversiones. Sin dudas.
Comparativa estratégica: 1:50 frente a la engañosa escala 1:40
A veces aparecen planos en escala 1:40, especialmente en detalles constructivos de origen anglosajón o manuales antiguos. Es una trampa visual. A simple vista parecen similares, pero la escala 1:40 es un 25% más grande. Si intentas aplicar la lógica de cómo leer una regla a escala 1:50 en un plano a 1:40, el desastre está garantizado. La diferencia es sutil pero destructiva. En 1:50, el dibujo es más pequeño y compacto, optimizado para que una planta de un apartamento de 90 metros cuadrados quepa cómodamente en un formato A3 o A2.
¿Cuándo abandonar la escala 1:50 por una mayor?
A pesar de su versatilidad, la escala 1:50 muere cuando entramos en el detalle de los herrajes o los encuentros de carpintería. Si necesitas dibujar cómo encaja un tornillo en una pletina, el 1:50 se vuelve un borrón de líneas amontonadas. En ese punto, nosotros saltamos al 1:20 o 1:10. Sin embargo, para la distribución de mobiliario y la lectura de recorridos de evacuación, el 1:50 no tiene rival. Es el lenguaje universal que entienden desde el promotor hasta el electricista, siempre y cuando todos sepan que esos dos centímetros de papel son el espacio donde vivirá una persona.
Trampas mentales y el espejismo de la precisión: Errores comunes
El primer gran tropiezo ocurre cuando el cerebro intenta, por inercia, aplicar el sistema decimal directo sin procesar la reducción del espacio. Confundir los 2 centímetros reales con el metro proyectado es el error de novato por excelencia que arruina presupuestos enteros. El problema es que, en la escala 1:50, cada milímetro de plástico en tu mano representa exactamente 5 centímetros en el mundo de los ladrillos y el hormigón. ¿Ves el riesgo? Si te desplazas apenas dos rayitas pequeñas por error, acabas de "mover" un tabique diez centímetros en la realidad. Y eso, en una cocina de tres metros, es la diferencia entre que quepa la nevera o que tengas que devolverla entre gritos.
La tiranía del grosor de la línea
Muchos olvidan que un plano impreso tiene un margen de error físico. ¿Sabías que una línea de 0.5 mm en un papel a escala 1:50 simboliza un espesor de 2.5 centímetros? No es un detalle menor. Si mides desde el borde exterior de una línea gruesa en lugar de usar el centro del trazo, estás acumulando una desviación que puede ser de hasta 3 o 4 centímetros. Seamos claros: la precisión es una ilusión si no calibras el ojo para entender que el grafito también ocupa espacio. Pero claro, es más cómodo ignorar que el escalímetro no es un bisturí láser.
El mito del "1:5 es lo mismo que 1:50"
Existe la falsa creencia de que basta con quitar o poner ceros de forma alegre sin mirar la leyenda de la regla. Pero no. En una escala 1:5, un segmento de 20 unidades representa un metro, mientras que en la nuestra, es el 50 el que manda. Y aquí viene lo retorcido: ¿realmente crees que tu vista no te va a traicionar a las tres de la mañana comparando escalas tan parecidas? La fatiga visual hace que leas decímetros como metros. Es un autosabotaje clásico del proyectista que confía demasiado en su intuición y poco en la verificación sistemática del dígito impreso en el extremo de la vara.
El truco del "Cero Flotante" para veteranos
Hay un método que separa a los delineantes de vieja escuela de los aficionados que solo juegan con el CAD. Se trata de usar la regla no solo para medir distancias estáticas, sino para proyectar módulos de mobiliario de forma instantánea. ¿Cómo leer una regla a escala 1:50? Dominando el intervalo de 2 centímetros como unidad de medida mental. Dado que 2 cm reales equivalen a 1 metro, puedes usar tus propios dedos como referencia rápida. Salvo que tengas manos de gigante, el ancho de un dedo pulgar suele rondar los 1.5 o 2 cm; úsalo para validar si un pasillo tiene el ancho legal de 1.20 metros sin siquiera apoyar la herramienta sobre el papel.
La técnica del barrido inverso
Cuando te enfrentas a una cota que no empieza en un número entero, la mayoría se frustra. El consejo experto es simple: alinea la marca del metro más cercano con el final de la pared y lee el "sobrante" hacia el cero. Esto te da una lectura de milímetros mucho más limpia porque aprovechas la mayor densidad de marcas que suelen tener los escalímetros en su primer tramo. (Es curioso cómo casi nadie usa esa zona hiper-detallada del instrumento). Si aprendes a leer hacia atrás, los errores de suma desaparecen. Porque, admitámoslo, sumar 1.75 más 0.85 mentalmente mientras alguien te presiona para dar una cifra es la receta perfecta para el desastre.
Preguntas Frecuentes
¿Puedo usar una regla escolar de 30 cm si no tengo un escalímetro?
Sí se puede, aunque es una invitación al masoquismo matemático puro. Tendrás que multiplicar cada centímetro que midas por 0.5 para obtener los metros reales, o mejor dicho, entender que cada unidad de tu regla común vale 50 unidades reales. Si tu regla marca 14 centímetros, multiplicas 14 por 50 y obtienes 700 centímetros, es decir, 7 metros. El cálculo de 14 x 50 = 700 es sencillo, pero el riesgo de fallar en una coma decimal bajo estrés es altísimo. No lo recomendamos para trabajos que requieran una firma profesional.
¿Por qué la escala 1:50 es la más usada en arquitectura de interiores?
La razón es puramente ergonómica y visual para el ojo humano. En un formato de papel A3 o A2, esta escala permite ver el detalle de un mueble y, al mismo tiempo, la relación global de la habitación sin perderse. Ofrece un nivel de detalle de 20 mm por metro, lo que es suficiente para dibujar puertas, grosores de tabiquería y hasta el giro de los sanitarios. Si usáramos 1:100, el plano parecería un mapa de hormigas; si usáramos 1:20, necesitaríamos una mesa de dibujo del tamaño de una cama de matrimonio. Es el equilibrio perfecto.
¿Qué significa que una regla sea de alta precisión en este formato?
Una regla de alta calidad no solo tiene las marcas grabadas, sino que suelen estar talladas con láser sobre materiales estables como el aluminio o el plástico ABS de alta densidad. Esto evita que el calor dilate la regla y altere las medidas por fracciones de milímetro. Una desviación de solo 0.2 mm en la regla puede parecer ridícula, pero en un plano de 20 metros se traduce en un error de 10 centímetros reales. Y en estructuras metálicas, 10 centímetros son una catástrofe insalvable. Busca siempre herramientas con bordes biselados para que la sombra no te engañe.
Conclusión: La escala como lenguaje de poder
Dominar la lectura en 1:50 no es una habilidad técnica menor, es el cordón umbilical que une tu imaginación con el suelo que pisas. Basta de tratar el escalímetro como si fuera un trozo de plástico barato; es un traductor de realidades. Nosotros tomamos la posición firme de que quien no sabe medir a mano, jamás entenderá realmente el espacio en un software de diseño. Pero no te engañes pensando que por comprar la regla más cara ya eres arquitecto. La verdadera maestría llega cuando dejas de contar rayitas y empiezas a ver volúmenes. Aprender cómo leer una regla a escala 1:50 es, en última instancia, el primer paso para dejar de ser un simple espectador y convertirte en el dueño de las dimensiones.
