El abismo entre el papel y el hormigón: Qué es realmente una escala
Para entender cómo leer un dibujo a escala, primero debemos despojarnos de la idea de que el tamaño importa en el sentido literal. La escala es, en esencia, un ratio de traducción que nos permite comprimir un edificio entero dentro de los márgenes de una hoja A3 o un plano de 90 por 60 centímetros. Yo mismo he visto a arquitectos experimentados dudar ante una escala gráfica mal impresa, y es que la confianza ciega en el ojo humano es el primer error que debemos erradicar. La escala 1:50, por ejemplo, nos dice con una frialdad absoluta que un objeto en la vida real es cincuenta veces más grande que su representación en el papel (o que 1 unidad en el dibujo equivale a 50 unidades reales).
La anatomía del ratio numérico
Aquí es donde se complica la cosa para el ojo no entrenado. Cuando ves un número como 1:100, el primer dígito siempre representa la medida en el dibujo, mientras que el segundo define la dimensión real en el mundo físico. Pero, ojo, que el número sea mayor no significa que el dibujo sea más grande; de hecho, ocurre exactamente lo contrario. Una escala 1:200 reduce la realidad mucho más que una 1:20, lo que genera una paradoja visual donde el detalle se sacrifica en favor del contexto general del proyecto. ¿Por qué usamos estas cifras y no otras? Porque el sistema métrico decimal facilita que 1 centímetro en el papel se convierta mágicamente en 1 metro en la obra (si hablamos de 1:100), simplificando el cálculo mental para evitar desastres estructurales.
El engaño de las fotocopias y la escala gráfica
Seamos claros: nunca te fíes al cien por cien de una regla de plástico sobre un plano que ha pasado por una fotocopiadora. El calor y el arrastre de los rodillos en las máquinas de impresión suelen deformar el papel un 1% o 2%, lo cual parece poco, pero en una distancia de 20 metros supone un error de 40 centímetros. ¡Eso lo cambia todo cuando intentas encajar un pilar! Por esta razón, los planos profesionales incluyen una barra segmentada llamada escala gráfica. Este dibujo de una regla en la esquina del plano es el único testigo fiable; si el papel se encoge o se estira, la barra lo hace con él, manteniendo la proporción intacta frente a las vicisitudes del soporte físico.
La técnica del escalímetro: Cómo leer un dibujo a escala sin calculadora

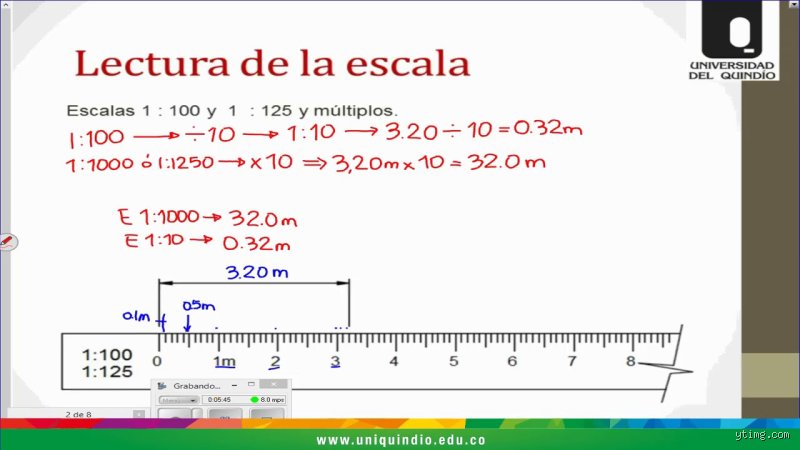

Si pretendes dominar cómo leer un dibujo a escala con soltura, el escalímetro será tu mejor aliado, aunque al principio parezca un instrumento de tortura triangular con demasiados números. Esta regla prismática no mide centímetros tradicionales, sino que ya tiene hecha la conversión por ti en sus diferentes caras. Al usar la cara de 1:50, si la marca llega al número 3, significa que ese muro mide 3 metros exactos en la realidad, sin necesidad de andar multiplicando decimales en el teléfono móvil bajo el sol de la tarde.
El proceso de alineación y lectura directa
Para obtener una lectura fidedigna, el primer paso es verificar que la cara del escalímetro coincida exactamente con la escala indicada en el cajetín del plano. Parece una obviedad, pero es el error más común en las visitas de obra. Una vez alineado el cero con el inicio de la cota, debemos observar la subdivisión de los números grandes. En una escala 1:20, las marcas pequeñas suelen representar 5 centímetros, permitiendo una precisión que la escala 1:500 jamás podría soñar. Y si el plano no indica la escala, estamos lejos de eso que llamamos profesionalismo, pero siempre queda el recurso de medir un elemento conocido, como el ancho de una puerta estándar de 80 centímetros, para deducir la proporción mediante una regla de tres inversa.
La trampa de las escalas arquitectónicas vs. ingenieriles
A menudo surge la confusión entre las escalas métricas y las imperiales, o incluso entre las que usan los arquitectos frente a los ingenieros civiles. Mientras que un arquitecto se mueve cómodamente en el rango de 1:50 a 1:100 para plantas de distribución, un ingeniero que diseña una carretera trabajará en 1:2500 o incluso 1:5000. Aquí es donde la percepción espacial se pone a prueba. ¿Es posible leer un plano de urbanismo con la misma mentalidad que un detalle de carpintería? Rotundamente no. La tolerancia al error cambia drásticamente; en un detalle constructivo de 1:5, un milímetro es una eternidad, mientras que en un mapa topográfico de 1:10000, el grosor del propio trazo del lápiz puede representar varios metros de terreno real.
Dominando la aritmética: El método de la cinta métrica común
A veces no tienes un escalímetro a mano y te toca saber cómo leer un dibujo a escala usando la regla que le prestaste a tu hijo para el colegio. No es el fin del mundo. La fórmula es sencilla: multiplica la medida que tomas en el papel por el denominador de la escala. Si el plano dice 1:75 y tu regla marca 4 centímetros, simplemente haces 4 por 75, lo que nos da 300 centímetros, o lo que es lo mismo, 3 metros reales. Pero (y aquí viene el matiz que contradice la sabiduría convencional) este método es propenso a errores de redondeo que pueden acumularse peligrosamente en distancias largas.
La importancia de las cotas sobre la medición directa
A pesar de todo lo dicho, hay una regla de oro en la lectura de planos: la cota manda sobre el dibujo. Si una línea medida con escalímetro te da 4.55 metros, pero el número escrito encima dice 4.50, el trabajador debe obedecer al número escrito. ¿Por qué ocurre esto? Porque los programas de diseño asistido por ordenador a veces fuerzan alineaciones o los dibujantes cometen errores gráficos, pero la cifra escrita representa la intención final del diseñador. Confiar ciegamente en lo que mides manualmente sobre el papel, ignorando la anotación numérica, es la receta perfecta para terminar con un pasillo por el que no pasa ni un carrito de la compra.
Alternativas digitales: El fin del papel y la regla física
En la era actual, aprender cómo leer un dibujo a escala está migrando del papel a la pantalla de la tablet. Las aplicaciones de visualización de planos permiten calibrar el dibujo tocando dos puntos de una dimensión conocida. Una vez que el software sabe que esa línea son 5 metros, cualquier otra medida que toques en la pantalla se calcula automáticamente con una precisión de hasta 4 decimales. Esto elimina el factor del error humano al alinear la regla, pero introduce una nueva capa de riesgo: la dependencia de la batería y la visibilidad bajo luz directa.
Software BIM y la escala dinámica
Estamos entrando en un territorio donde la escala casi desaparece como concepto estático. En los modelos BIM (Building Information Modeling), no hay una escala fija porque el modelo es una representación 1:1 en un espacio virtual infinito. La escala solo nace en el momento en que decidimos imprimir una vista para llevarla al campo de batalla que es la construcción. Esto cambia nuestra relación con el dibujo; ya no somos lectores de un mapa estático, sino navegantes de una base de datos geométrica donde la escala es simplemente un filtro de visualización que elegimos según la necesidad del momento.
Los abismos de la interpretación: Errores comunes que arruinan proyectos
No basta con tener buena vista; el problema es que el cerebro suele rellenar huecos donde solo hay vacío técnico. Uno de los fallos más estrepitosos ocurre al confundir la escala de visualización con la escala nominal. Si imprimes un plano diseñado en A1 en un folio estándar de oficina, la escala gráfica es lo único que te salvará de la ruina económica. El papel se encoge conceptualmente, pero la realidad de la obra no perdona un milímetro de desfase.
El mito del "ojo de buen cubero"
¿Crees que puedes estimar una cota basándote en la proporción visual del dibujo? Error fatal. Las líneas en un plano técnico tienen grosores específicos que, en escalas pequeñas como 1:200, pueden representar hasta 10 centímetros de muro real. Pero, curiosamente, muchos técnicos novatos olvidan que el grosor del trazo no es una medida, sino una convención jerárquica. Jamás midas directamente sobre el papel con una regla escolar de plástico si el plano no indica explícitamente que está a tamaño real, algo que sucede casi nunca.
La trampa de las unidades mixtas
Imagina recibir un plano de una multinacional donde conviven milímetros y pulgadas sin una advertencia previa. Salvo que seas un genio de la conversión mental rápida, vas a cometer un error de bulto. El dibujo a escala exige una disciplina métrica absoluta. Mezclar sistemas es el camino más corto hacia un desastre de ingeniería donde las piezas simplemente no encajan. Y, seamos claros, culpar al software de diseño suele ser la excusa de quien no revisó el cuadro de rotulación antes de empezar a cortar material.
El secreto del escalímetro circular y la compensación de humedad
Pocos profesionales mencionan que el papel es un organismo vivo que respira. En ambientes de alta humedad, un plano físico puede expandirse hasta un 1.5%, alterando sutilmente la percepción de cómo leer un dibujo a escala de forma precisa. El consejo experto aquí no es comprar la herramienta más cara, sino aprender a verificar siempre dos puntos de control conocidos antes de proceder a cualquier toma de datos manual.
La técnica de la triangulación de seguridad
Nosotros recomendamos siempre buscar la cota total y compararla con la suma de las cotas parciales. Si hay una discrepancia de más de 0.5 unidades, el dibujo tiene un error de cierre. Pero no te alarmes innecesariamente; a veces es una simple omisión en el software de CAD. La clave reside en no confiar ciegamente en una sola línea de medida. Usa el escalímetro para validar la proporción dimensional en los ejes X e Y por separado, ya que las impresoras de gran formato a veces deforman el dibujo en una sola dirección, creando una elipse invisible donde debería haber un círculo perfecto.
Preguntas Frecuentes sobre la lectura de planos
¿Qué sucede si un plano no tiene una escala numérica anotada?
En este escenario, debes buscar desesperadamente la escala gráfica, que suele ser una barra segmentada similar a una regla impresa en el margen. Si esta también falta, identifica un elemento de tamaño estándar, como el ancho de una puerta de 90 centímetros o un peldaño de escalera de 30 centímetros. Divides la medida real entre la medida que obtienes con tu regla y obtendrás el factor de escala aproximado. No es el método ideal, pero te permite descifrar la magnitud del proyecto sin quedar paralizado por la falta de datos técnicos mínimos.
¿Es mejor usar escalas de reducción o de ampliación en detalles técnicos?
La elección depende exclusivamente de la complejidad del objeto; para piezas de relojería usamos 5:1, mientras que para urbanismo preferimos 1:5000. El dibujo a escala busca el equilibrio entre la legibilidad y el ahorro de espacio en el soporte físico o digital. En arquitectura, la escala 1:50 es el estándar de oro porque permite visualizar tanto la tabiquería como la ubicación de instalaciones sin saturar la vista. Recuerda que una escala demasiado grande en un plano general solo genera archivos pesados y confusión visual innecesaria para el operario de campo.
¿Cómo influye la resolución digital al medir en una pantalla?
Medir con una regla física sobre un monitor es un acto de fe que termina en tragedia técnica casi siempre. Los píxeles no tienen una correspondencia fija con el mundo físico, variando según la densidad de puntos por pulgada de cada dispositivo. Debes emplear las herramientas de medición internas del software (como Acrobat o AutoCAD) que calculan la distancia basándose en los metadatos del archivo. Solo así garantizas que la precisión técnica se mantenga intacta, independientemente de si estás usando una tablet de 10 pulgadas o un monitor de 32.
Sintesis comprometida: El fin de la tiranía del papel
Basta de romanticismo barato con los planos de papel amarillento y el olor a tinta. La realidad es que el futuro de la interpretación técnica pertenece a quienes dominan la abstracción numérica por encima de la percepción visual. Leer un dibujo a escala no es un arte decorativo, sino un ejercicio de responsabilidad civil donde un error de coma decimal puede desplomar un puente. Nosotros sostenemos que la escala es un contrato legal; si no sabes interpretarla, no estás cualificado para construir. La precisión geométrica debe prevalecer sobre la urgencia de la obra, porque al final del día, los números no mienten, pero nuestra intuición suele ser una traidora profesional. El rigor es la única herramienta que no necesita calibración constante.
