La anatomía de la realidad reducida: ¿Qué estamos mirando exactamente?

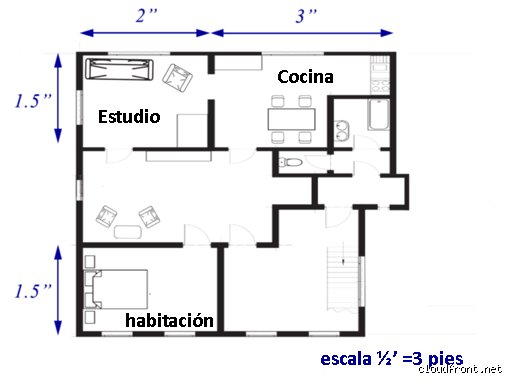

Cuando te enfrentas a un plano, lo primero que salta a la vista es esa cifra extraña, como un 1:50 o un 1:100, que parece un marcador de fútbol antiguo pero que en realidad dicta las leyes físicas de ese documento. Estamos lejos de eso que algunos llaman "dibujo artístico" porque aquí la estética se arrodilla ante la precisión geométrica absoluta. Pero, ¿por qué demonios usamos escalas en lugar de medir todo en tamaño real? Imagina desplegar un plano de una ciudad de 10 kilómetros sobre una mesa; eso lo cambia todo y nos obligaría a vivir en un mundo de papel infinito.
La escala numérica y el engaño de la percepción
El primer contacto con la escala numérica es ese par de números separados por dos puntos que determinan la jerarquía del dibujo. Si ves un 1:20, significa que cada unidad que midas con tu regla en el papel representa 20 unidades idénticas en la vida real, lo cual es una reducción considerable pero manejable para muebles o detalles arquitectónicos. Yo opino que la gente suele subestimar el poder de un cero extra, pues pasar de 1:10 a 1:100 no es solo hacerlo diez veces más pequeño, sino vaciar el dibujo de detalles que antes eran vitales. ¿No es fascinante cómo perdemos información a medida que ganamos perspectiva general? Aquí es donde se complica la cosa para el ojo inexperto que intenta adivinar medidas sin usar el escalímetro.
El lenguaje de las líneas y la simbología técnica
No todo en el aprendizaje de cómo interpretar los dibujos a escala son números, ya que las líneas mismas hablan un idioma que varía según su grosor o su forma. Una línea continua gruesa suele delimitar muros, mientras que las líneas de trazos discontinuos indican elementos que están por encima de nuestro plano de corte o que simplemente están ocultos a la vista inmediata. Y aquí viene el matiz que contradice la sabiduría convencional: muchos creen que a mayor escala, más veraz es el dibujo, pero la realidad es que los errores de impresión de 0.5 milímetros en un plano 1:500 pueden traducirse en un desfase de 25 centímetros en la obra real. Ese pequeño error de tinta (un descuido casi invisible) puede arruinar una cimentación entera si el operario no tiene el juicio crítico para dudar del papel.
Desarrollo técnico: La matemática detrás de la visión espacial
Para dominar cómo interpretar los dibujos a escala, hay que abrazar la aritmética sin miedo, aunque a muchos nos traiga malos recuerdos de la escuela secundaria. La escala es una relación de similitud, un puente conceptual que une la abstracción con el hormigón y el acero. Pero no te engañes, porque el uso de herramientas digitales como AutoCAD o Revit ha atrofiado un poco nuestra capacidad de sentir la escala real. Antes, el dibujante sentía el espacio con cada trazo de su pluma técnica.
Escalas de reducción versus escalas de ampliación
Casi siempre hablamos de reducir cosas grandes a papeles pequeños, como el típico 1:50 para viviendas o el 1:2000 para mapas urbanos, pero existe el mundo inverso donde lo minúsculo se agiganta. Las escalas de ampliación, representadas como 2:1 o 5:1, son las reinas de la relojería y la microelectrónica, donde un engranaje de 2 milímetros necesita verse como un gigante de 10 milímetros para que podamos entender su funcionamiento. Es una danza de proporciones donde el numerador es más grande que el denominador. Porque si intentas montar un procesador moderno usando un dibujo a tamaño real, simplemente verías una mancha negra sin sentido.
El uso del escalímetro como extensión de la mano
Esa regla triangular de tres caras y seis escalas diferentes es el objeto más incomprendido por los novatos en las facultades de diseño. Cada cara tiene grabadas escalas estándar, como 1:20, 1:25, 1:50, 1:75, 1:100 y 1:125, permitiendo leer la medida real directamente sin hacer cálculos manuales constantes. Pero cuidado, si te equivocas de cara y mides un plano de 1:50 con la escala de 1:75, estarás restando metros de forma mágica y peligrosa a tu proyecto. Una vez me pasó que un colega midió un vano de puerta con la escala incorrecta y, de no ser por una revisión de último minuto, habríamos tenido una entrada por la que solo pasaría un gato doméstico.
La importancia de la escala gráfica marginal
Muchas veces olvidamos que el papel se deforma, se estira o se encoge con la humedad del ambiente, lo que altera las medidas físicas de las líneas dibujadas. Aquí es donde entra en juego la escala gráfica, esa pequeña barra segmentada que parece una regla dibujada en una esquina del plano. Su gran ventaja es que, si el plano se fotocopia y se reduce al 50 por ciento, la escala gráfica también se reduce en la misma proporción, manteniendo la relación visual intacta. Es el sistema de seguridad más fiable que tenemos. ¿Por qué confiar en un número estático cuando puedes confiar en una referencia dinámica que evoluciona con el propio soporte físico del dibujo?
Profundización en la lectura de planos arquitectónicos y de ingeniería
Entender cómo interpretar los dibujos a escala en el ámbito profesional requiere identificar la jerarquía de la información presentada. En un plano arquitectónico, la escala 1:50 es el estándar de oro porque permite ver tanto la distribución de los espacios como el grosor de los tabiques y la ubicación de los muebles. Sin embargo, en ingeniería mecánica, se suele trabajar con una precisión mucho mayor, donde las cotas son las que mandan sobre la percepción visual del dibujo.
La cota como verdad absoluta frente a la escala
Hay una regla no escrita en las oficinas técnicas: "La cota manda sobre el dibujo". Esto significa que, si un plano está dibujado a 1:100 pero una línea tiene escrita encima la cifra 5.00 metros, esa cifra es la ley, incluso si al medir con el escalímetro nos da 4.90 metros. Las cotas son dimensiones nominales explícitas que eliminan cualquier ambigüedad interpretativa. Pero (y este es un gran pero), un plano lleno de errores de dibujo que confía solo en sus cotas es una receta para el desastre durante la fase de ejecución. La armonía entre lo que se ve y lo que se lee es lo que define a un buen profesional.
Diferencias entre planos de conjunto y detalles constructivos
No interpretas igual un plano de conjunto a escala 1:200 que un detalle de encuentro de carpintería a escala 1:5 o 1:2. En el primero, buscas relaciones espaciales, flujos de circulación y la inserción del objeto en su entorno; es una visión macroscópica. En el segundo, lo que te importa es cómo un tornillo atraviesa un perfil de aluminio, y ahí la escala debe ser lo suficientemente grande para mostrar texturas y capas de materiales. Interpretar correctamente la escala implica saber cambiar el "chip" mental cada vez que pasamos de una lámina a otra dentro de un mismo proyecto.
Comparativa de métodos: Del papel físico al entorno BIM
El salto tecnológico ha modificado radicalmente el proceso de cómo interpretar los dibujos a escala. En los sistemas tradicionales de dibujo técnico, la escala se decidía antes de empezar a trazar la primera línea, condicionando todo el trabajo posterior. Hoy en día, trabajamos en lo que llamamos "espacio modelo" a escala 1:1, donde un edificio de 40 metros mide exactamente 40 unidades en el software. La escala solo aparece al final, en el momento de la impresión o la visualización en PDF.
El dibujo tradicional frente al modelado digital
En el método clásico, el dibujante tenía que ser un maestro de la abstracción, decidiendo qué líneas omitir para que el plano no se convirtiera en una mancha negra ilegible. El modelado de información de construcción (BIM) permite generar secciones automáticas a cualquier escala imaginable, pero esto ha creado una falsa sensación de seguridad. Muchos técnicos novatos imprimen detalles a 1:10 que fueron modelados con la precisión de 1:100, resultando en dibujos pobres, vacíos y carentes de la información técnica necesaria para construir. Es una ironía moderna: tenemos herramientas infinitas pero a veces generamos menos claridad que un arquitecto del siglo XIX con un tiralíneas.
Errores comunes o ideas falsas al descifrar el plano
El primer traspié ocurre cuando tu cerebro asume que el dibujo es una fotografía. No lo es. Un error de bulto consiste en ignorar la deformación del papel por la humedad o la fotocopia. Si intentas medir con una regla física sobre un plano impreso en una oficina con aire acondicionado y luego lo haces bajo el sol de la obra, los 20.5 milímetros que ves habrán mutado. ¿Por qué confiamos ciegamente en un soporte orgánico? Salvo que utilices un escalímetro láser de alta precisión calibrado a 20 grados centígrados, la realidad te va a abofetear con una desviación de hasta el 2% en grandes formatos.
La trampa de las escalas mixtas en un mismo pliego
Imagina que estás analizando un detalle de cimentación a 1:20 y, de repente, saltas a la planta general que respira a 1:100. El problema es que el ojo humano se adapta rápido y la mano sigue midiendo con la inercia anterior. Confundir metros con centímetros por no leer el cajetín en cada cambio de sección es la receta perfecta para que un pilar de 40 centímetros termine pareciendo una columna de catedral. Seamos claros: si no verificas la unidad de medida en el margen derecho cada vez que pasas de página, estás jugando a la ruleta rusa con el presupuesto del hormigón. La escala no es una constante universal, es un contrato volátil entre el dibujante y tú.
El mito de la "medida a ojo" en pantallas digitales
¿Realmente crees que el zoom de tu tableta respeta la proporción? Aquí la perplejidad es absoluta. Al ampliar un PDF, la escala 1:50 original se convierte en un ente abstracto. La gente suele poner los dedos sobre el cristal pensando que "más grande significa más detalle", pero los puntos por pulgada (DPI) tienen un límite físico. Si el archivo no es vectorial, solo estarás viendo píxeles gordos y mentirosos. Y, sin embargo, seguimos intentando adivinar distancias sin usar la herramienta de medición digital integrada. ¡Qué ingenuidad técnica la nuestra!
Aspecto poco conocido o consejo experto: El secreto de las tolerancias negativas
Hablemos de algo que los manuales de dibujo técnico suelen omitir bajo la alfombra: la tolerancia de impresión. Casi nadie sabe que las impresoras de gran formato tienen un margen de error de 0.05 mm por cada metro lineal. Parece una miseria, ¿verdad? Pero si sumas eso a lo largo de una nave industrial de 120 metros, la discrepancia acumulada puede hacer que los pernos de anclaje no coincidan ni por asomo. El consejo de oro es buscar siempre las cotas numéricas directas antes que confiar en la escala gráfica (esa barra negra y blanca que parece un piano pequeño).
La psicología de la línea gruesa
En un plano de alta densidad, el grosor de la línea puede representar hasta 5 centímetros de muro real si la escala es 1:200. ¿Mides desde el centro de la línea, desde el borde exterior o desde el interior? Un experto sabe que la interpretación de dibujos a escala requiere medir siempre desde el eje de simetría del trazo. Pero esto casi nadie lo aplica fuera de la ingeniería aeroespacial. Si mides desde el borde exterior en ambos lados de un pasillo, podrías terminar con un corredor 10 centímetros más estrecho de lo legalmente permitido, lo cual es un drama burocrático de dimensiones épicas. Es mejor pecar de escéptico que de optimista frente a un trazado de tinta de 0.8 mm.
Preguntas Frecuentes
¿Cómo convierto rápidamente una medida de 1:75 a metros reales?
La regla de tres es tu salvavidas, aunque parezca un recuerdo polvoriento de la escuela primaria. Si en el papel mides 4.5 centímetros, simplemente multiplica ese valor por 75 para obtener los 337.5 centímetros de la realidad. Esto equivale exactamente a 3.375 metros, una cifra que debes redondear según la precisión requerida en obra. No olvides que en la escala 1:75, cada milímetro en el papel representa 7.5 centímetros físicos, una proporción que suele confundir a los novatos acostumbrados al sistema decimal puro del 1:10 o 1:100. Para evitar desastres, ten siempre a mano una calculadora con los factores de conversión pregrabados.
¿Es mejor usar una escala gráfica o una escala numérica?
La escala gráfica es infinitamente superior porque sobrevive a las fotocopias y a las reducciones de tamaño de forma heroica. Si el plano se encoge un 10% por un error de impresión, la barra gráfica también se encoge un 10%, manteniendo la relación proporcional intacta. En cambio, la escala numérica escrita (como 1:500) se vuelve una mentira impresa en el momento en que el papel no es el tamaño A3 original. Por tanto, nosotros siempre recomendamos usar la referencia visual de la barra para comprobaciones rápidas y las cotas de texto para la ejecución final. Solo un temerario confiaría en el texto "1:100" tras pasar el documento por una impresora de oficina estándar.
¿Qué sucede si el plano no indica ninguna escala explícita?
En ese escenario de pesadilla técnica, debes buscar un objeto de tamaño estándar conocido dentro del dibujo para realizar una ingeniería inversa. Busca una puerta (normalmente de 0.82 metros) o un peldaño de escalera (huella estándar de 0.28 metros) y usa eso como tu unidad de medida patrón. Divides la medida real conocida entre la medida que obtienes con tu regla en el papel y ¡eureka!, ya tienes el factor de escala. Pero ten cuidado, porque este método es arriesgado si el dibujante decidió usar puertas de dimensiones especiales o personalizadas. Es un último recurso, una maniobra de supervivencia en el caos de la documentación mal etiquetada.
Sintesis comprometida
Entender cómo interpretar los dibujos a escala no es una habilidad opcional, es el filtro que separa a los profesionales de los entusiastas peligrosos. La escala es una abstracción necesaria, una reducción del universo a un trozo de celulosa, pero jamás debe tomarse como una verdad absoluta e inmutable. Nosotros defendemos la supremacía de la cota escrita sobre el dibujo medido, porque la tinta puede engañar, pero la cifra numérica conlleva una responsabilidad legal y técnica. Si el plano dice 5.00 metros y tu escalímetro marca 4.95, ignora tu mano y obedece al texto. Al final del día, el éxito de un proyecto depende de tu capacidad para dudar del papel y contrastar cada trazo con la lógica estructural. La precisión no es una meta, es un estado mental de vigilancia constante.
