Desmenuzando el concepto: ¿Cuál es la escala de 1:50 en el lenguaje del dibujo?
Cuando nos sentamos frente a un plano, la escala funciona como un traductor universal que nos ahorra el caos de medir a ojo. Pero seamos claros: no todas las escalas sirven para lo mismo. Mientras que una escala 1:100 se usa para entender cómo se implanta un edificio en un terreno, la escala de 1:50 se mete de lleno en la intimidad de las estancias. Yo sostengo que es la escala más honesta que existe porque no permite esconder errores de diseño; si un pasillo es demasiado estrecho para que pasen dos personas, en 1:50 se nota de inmediato. Es el primer paso serio desde el boceto artístico hacia la ingeniería pura y dura.
La proporción matemática detrás del trazo

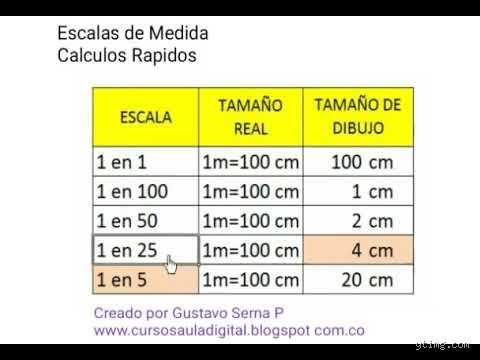

La matemática aquí es directa, aunque a veces nos liemos con las conversiones rápidas en la obra. Si tenemos un muro de 5 metros de largo, en nuestro papel ese muro medirá exactamente 10 centímetros. Punto. No hay mucho margen para el error interpretativo si utilizas un escalímetro adecuado. Esta proporción lineal significa que el factor de reducción es de 0.02. Pero lo que realmente importa no es el número frío, sino cómo ese número condiciona nuestra percepción del espacio. Porque, aunque el cálculo sea sencillo, la implicación técnica de reducir la realidad a una quincuagésima parte nos obliga a decidir qué elementos son dignos de ser dibujados y cuáles son simple ruido visual.
El papel del escalímetro en la vida del proyectista
El escalímetro no es un accesorio decorativo, sino la extensión de la mano de quien diseña. Al seleccionar la cara que marca 1:50, entramos en un pacto de precisión con el constructor. Aquí es donde se complica la cosa para los novatos: confundir la lectura de los milímetros puede suponer que una zapata de cimentación acabe desplazada medio metro en la vida real. ¿Acaso existe algo más frustrante que un error de escala detectado cuando el hormigón ya está seco? Estamos lejos de eso si aprendemos a leer las marcas con la pausa necesaria, entendiendo que cada subdivisión es un fragmento de realidad que alguien tendrá que levantar con sus propias manos.
La técnica profunda: Representación y simbología en el plano
Entender ¿cuál es la escala de 1:50? implica también dominar el lenguaje visual que la acompaña. A este nivel de detalle, ya no basta con dibujar dos líneas paralelas para representar una pared. Hay que indicar el grosor del tabique, el tipo de aislamiento y, en ocasiones, hasta el acabado del revestimiento. Pero aquí viene el matiz que contradice la sabiduría convencional: muchos creen que a 1:50 hay que dibujarlo absolutamente todo, y eso es un error garrafal que solo ensucia el plano. La maestría reside en la selección. Dibujar con intención es lo que separa a un delineante mediocre de un proyectista de primer nivel.
Grosores de línea y jerarquía visual
En la escala de 1:50, la jerarquía de las líneas es la que dicta qué es estructural y qué es meramente ornamental. Los elementos seccionados, como los muros de carga, suelen llevar un grosor de 0.4 o 0.5 mm, mientras que el mobiliario o las líneas de proyección se quedan en un sutil 0.1 mm. Y esto ocurre porque el ojo humano necesita contraste para no perderse en un mar de tinta. Si todo tuviera el mismo peso, el plano sería ilegible. Es una danza de contrastes donde lo más pesado visualmente es lo que sostiene el edificio (literalmente). Pero no te equivoques, porque un grosor mal aplicado puede hacer que una ventana parezca un muro ciego, y eso lo cambia todo en la fase de licitación.
El mobiliario como referencia de escala humana
¿Para qué dibujamos una cama o una mesa a 1:50? No es para que el cliente elija la decoración, eso vendrá después. Lo hacemos para validar la ergonomía. A esta escala, una silla estándar mide aproximadamente 1 centímetro de ancho en el papel. Si al colocarla vemos que apenas queda espacio para caminar alrededor de la mesa, el diseño ha fallado. Esta escala nos permite verificar si una silla de ruedas puede girar en un baño o si la apertura de una puerta choca con un armario. Es, en esencia, la prueba del algodón para la funcionalidad arquitectónica antes de que se coloque el primer ladrillo.
La precisión milimétrica: Cotas y niveles de piso
Hablemos de las cotas, esas líneas con números que a veces parecen invadir el dibujo de forma caótica. En la escala de 1:50, la acotación debe ser exhaustiva pero elegante. Ya no nos conformamos con medidas generales; necesitamos saber dónde termina el marco de la ventana y dónde empieza el dintel. La precisión requerida es de al menos 2 decimales si hablamos en metros, aunque lo habitual es trabajar con centímetros redondos para evitar que el operario en obra se vuelva loco con milímetros imposibles de medir con una cinta métrica convencional. Y es que, al final del día, el plano es una herramienta de comunicación, no un ejercicio de ego matemático.
Niveles de piso y detalles de carpintería
Un detalle que a menudo se pasa por alto al responder qué es la escala de 1:50 es la importancia de los niveles de piso terminado (NPT). A esta escala, podemos representar con claridad el pequeño escalón de 2 centímetros en la ducha o el cambio de material entre el salón y la terraza. Los detalles de carpintería también empiezan a asomar: el sentido de apertura de las puertas, el tipo de batiente y la posición de las bisagras se vuelven perfectamente visibles. (Es curioso cómo algo tan pequeño como el radio de giro de una puerta puede arruinar la circulación de toda una planta si no se analiza a 1:50). La información técnica se densifica, exigiendo que quien lee el plano tenga una capacidad de abstracción superior a la necesaria para una simple planta de ventas.
¿Por qué no usar 1:20 o 1:100 para todo?
Aquí entra en juego la economía del espacio y la información. La escala 1:100 es demasiado pequeña para ver los encuentros de los materiales, y la 1:20 es tan grande que necesitaríamos un papel del tamaño de una sábana para dibujar una casa entera. La escala de 1:50 es el "punto dulce" de la arquitectura. Nos permite ver la vivienda completa en un formato de papel manejable, como un A1 o un A2, manteniendo una resolución de detalle suficiente para la construcción de interiores y tabiquería. Es una cuestión de practicidad pura. Sin embargo, hay quien opina que con la llegada del BIM y el zoom infinito de las pantallas la escala ha muerto, pero yo mantengo que mientras sigamos construyendo en el mundo físico, necesitaremos una referencia fija que el ojo pueda interpretar de manera natural.
La escala 1:50 frente a su hermana mayor, la 1:100
La diferencia puede parecer sutil sobre el papel, pero en volumen de información es abismal. Mientras que en 1:100 un muro es a menudo una sola línea gruesa o un relleno sólido, en la escala de 1:50 ese mismo muro tiene "aire" en su interior, permitiéndonos ver las capas que lo componen. 1:100 sirve para planificar; 1:50 sirve para ejecutar. Si intentas construir un baño complejo usando solo un plano a 1:100, lo más probable es que las tuberías acaben donde no deben y las piezas cerámicas no encajen. No es capricho, es una necesidad técnica derivada de la complejidad de la construcción moderna que exige una visión mucho más cercana.
La trampa de la percepción: Errores comunes que arruinan tu proyecto
Creer que dominar la escala de 1:50 es simplemente dividir todo por cincuenta resulta una ingenuidad técnica que se paga cara en la obra. El problema es que muchos proyectistas novatos confunden la reducción geométrica con la simplificación informativa, olvidando que un plano a esta escala debe respirar por sí solo. ¿Realmente crees que una línea de 0.2 milímetros representa fielmente un muro de carga cuando el hormigón empieza a fraguar? Seamos claros: el error más sangrante es la saturación de texturas innecesarias que terminan convirtiendo un plano elegante en una mancha de grafito o tinta ilegible.
La obsesión por el detalle microscópico
A menudo, el dibujante cae en la tentación de representar el herraje de una puerta o el despiece exacto de un azulejo de 20x20 centímetros. Esto es un despropósito visual. En una relación de escala de 1:50, un centímetro del dibujo equivale a medio metro real, lo que significa que intentar meter detalles de tres milímetros es invocar al caos. Pero, a pesar de las advertencias, la gente sigue intentando dibujar tornillos donde solo debería haber una indicación de unión. Y no, no queda más profesional; queda sucio. Salvo que quieras que el constructor ignore tu plano por pura fatiga visual, debes aprender a jerarquizar la información técnica con mano de hierro.
El olvido del grosor de los muros
Otro traspiés habitual ocurre al ignorar que, en esta escala, los grosores de línea no son sugerencias estéticas, sino leyes físicas. Si usas un plumilla de 0.5 para tabiquería ligera, estarás falseando el espacio útil de la estancia de forma dramática. Imagina perder 5 centímetros reales en todo el perímetro de un salón de 25 metros cuadrados por un dibujo descuidado. Parece poco, hasta que el mueble de la cocina no encaja por un suspiro. La escala de 1:50 exige una precisión quirúrgica porque es el puente final antes de que las máquinas entren a excavar la tierra (o antes de que el cliente firme el contrato definitivo).
El secreto del escalímetro invertido: Consejo de experto
Si quieres trabajar como un profesional y no como un estudiante de primer semestre, deja de usar la regla común para hacer conversiones mentales constantes. El verdadero truco reside en la lectura de vacíos. Nosotros, cuando analizamos un plano en escala de 1:50, no miramos los objetos, sino el aire que queda entre ellos para garantizar la habitabilidad. Un consejo que pocos te darán es el uso de plantillas de mobiliario realistas; si tu sofá de diseño no deja al menos 90 centímetros de paso libre en el plano, ese diseño es una cárcel de lujo.
La prueba del error de impresión
Existe un fenómeno paranoico en los estudios de arquitectura: el "ajustar al área de impresión". Jamás permitas que una impresora escale tu documento para que quepa en un folio A3 si el archivo original está configurado para un formato mayor. Si el software reduce un 5% el dibujo para que los márgenes queden bonitos, tu escala de 1:50 ha muerto y has creado una escala bastarda de 1:52.5 que nadie podrá medir. Siempre, absolutamente siempre, imprime al 100% de tamaño real y comprueba con un escalímetro físico que dos unidades en el papel son exactamente 100 centímetros en la realidad. La confianza en la tecnología es buena, pero la desconfianza en el hardware es lo que evita desastres estructurales.
Preguntas Frecuentes sobre la proporción 1:50
¿Cuántos milímetros reales representa un metro en esta escala?
En la escala de 1:50, un metro de la realidad se traduce exactamente en 20 milímetros sobre el papel o la pantalla. Esta relación decimal tan limpia es lo que la hace superior a la escala 1:75, donde los cálculos se vuelven farragosos y propensos al error humano. Si mides una pared con una regla escolar y obtienes 60 milímetros, sabes instantáneamente que ese muro mide 3 metros. Es una matemática binaria, simple y sin fisuras que agiliza cualquier reunión a pie de obra con el jefe de cuadrilla.
¿Es mejor usar 1:50 o 1:100 para un anteproyecto?
Depende totalmente del nivel de compromiso que quieras mostrar al cliente, aunque nosotros preferimos la escala mayor para evitar ambigüedades. Mientras que la 1:100 sirve para entender la volumetría general y el encaje en el terreno, la escala de 1:50 es donde se resuelven los conflictos de convivencia entre tuberías y pilares. No puedes pretender vender un diseño de interiores detallado en una escala donde un tabique es apenas una línea solitaria. Si el espacio supera los 200 metros cuadrados, quizás el papel se te quede corto, pero la claridad ganada compensa el gasto en impresiones de gran formato.
¿Cómo afecta esta escala a la representación de la vegetación y el entorno?
La representación del entorno en escala de 1:50 debe ser esquemática pero volumétricamente honesta para no engañar al ojo. Un árbol con un tronco de 10 milímetros en el plano representa un ejemplar de 50 centímetros de diámetro, algo considerable que afectará a las cimentaciones cercanas. No dibujes hojas individuales; dibuja la proyección de la copa para entender la sombra que arrojará sobre la fachada. Porque, al final del día, el plano es una herramienta de predicción climática y espacial, no un lienzo para tu expresión artística abstracta.
Síntesis comprometida sobre la precisión técnica
Basta ya de tratar las escalas como simples opciones de un menú desplegable en un software de CAD. La escala de 1:50 es la frontera definitiva entre el dibujo que sueña y el plano que construye con autoridad. Quien desprecia esta proporción por considerarla "demasiado grande" suele ser quien teme que sus errores de diseño queden al descubierto ante el ojo del experto. Nosotros defendemos que no existe mejor prueba de fuego para un arquitecto que enfrentarse a un lienzo donde cada centímetro cuenta y cada error se multiplica por cincuenta. Dominar esta métrica no es una habilidad opcional, es la diferencia entre ser un dibujante de bocetos y un verdadero técnico de la edificación. Si no puedes explicar tu proyecto en 1:50, es que simplemente no tienes un proyecto sólido que mostrar al mundo.
