Yo estuve una vez en una reunión de diseño industrial donde un ingeniero señaló un detalle en una pieza de maquinaria. "Está mal", dijo. Nadie entendió. ¿Cómo puede estar mal si el dibujo coincide con las especificaciones? Porque el dibujo estaba en escala 1:5… y habían leído mal la graduación del calibrador. Un 20% de error. Eso lo cambia todo. Y es exactamente ahí donde la escala deja de ser una abstracción y se convierte en una herramienta de poder, de control, de responsabilidad.
¿Qué es una escala y por qué el 1 5 importa en diseño?

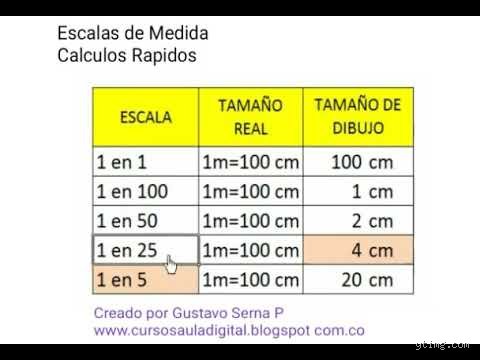

Una escala es una relación matemática entre un objeto representado y su tamaño real. No es magia. Es aritmética básica. Pero aplicada al mundo físico, tiene consecuencias reales. La escala 1:5 es una reducción, es decir, el objeto dibujado o construido es cinco veces más pequeño que el original. Basta decir: si algo mide 50 cm en la vida real, en la escala 1:5 ocupará 10 cm en el plano o modelo. Esta proporción es especialmente útil cuando se trabaja con objetos demasiado grandes para representarlos a tamaño natural en un folio o en un banco de trabajo.
Y no, no es solo para arquitectos o ingenieros. Los diseñadores de juguetes la usan, los escenógrafos de teatro también. Hasta los restauradores de arte examinan piezas a esta escala para planificar intervenciones. El tema es que muchas personas creen que escalar es solo “achicar”, cuando en realidad implica mantener todas las proporciones, ángulos, distancias, incluso texturas, proporcionales. Porque una puerta que no abre, un mecanismo que no encaja… eso no es arte. Es fracaso técnico.
La lógica detrás de 1 dividido entre 5
El número 1:5 no es arbitrario. Es una fracción: 1/5. Significa que cada unidad en el dibujo equivale a cinco en la realidad. No importa si es pulgada, metro o pie: la relación se mantiene. En planos técnicos, esto permite trabajar con precisión sin necesidad de usar grandes superficies. Un automóvil de 4 metros de largo se convierte en un dibujo de 80 centímetros. Manejable. Lógico. Pero también peligroso si se olvida la escala al interpretar el plano. (Y sí, eso ha pasado en obras civiles: tuberías mal ubicadas, estructuras fuera de eje, desperdicio de materiales que cuestan más de 15.000 euros en una sola semana).
¿Cuándo se prefiere 1:5 frente a otras escalas?
Depende del tamaño del objeto y del nivel de detalle requerido. Escalas como 1:10 o 1:20 se usan para edificios completos. 1:1 es para piezas pequeñas que se fabrican tal cual. Pero 1:5 ocupa un punto intermedio: ideal para componentes mecánicos, muebles, vehículos a medio tamaño. Es como el punto dulce del diseño industrial. Lo suficientemente pequeño para caber en una mesa, lo suficientemente grande para ver detalles finos como bisagras, conexiones eléctricas o refuerzos estructurales. Lo que explica su popularidad en laboratorios de innovación y talleres de prototipado rápido.
Aplicaciones reales: dónde se usa la escala 1 5 en la vida cotidiana
Imagina que estás diseñando una silla ergonómica. No vas a construir cien sillas para probar cada variante. Construyes un modelo en escala 1:5. Mide 50 cm de alto en la realidad? En el modelo, 10 cm. Puedes evaluar la proporción, el ángulo del respaldo, el espacio entre los brazos. Y si falla, el costo es bajo: madera barata, impresión 3D económica, ajustes rápidos. Este enfoque ahorra tiempo y dinero. Empresas como Herman Miller o Vitra usan escalas similares en sus fases iniciales de diseño. Hasta un 68% de sus prototipos iniciales están en escalas entre 1:2 y 1:10.
Pero hay otro campo donde esta escala brilla: la educación técnica. En escuelas de ingeniería, los estudiantes construyen maquetas de puentes, motores, incluso circuitos hidráulicos en 1:5. No es juguete. Es entrenamiento. Porque te obliga a pensar en cómo se ensamblan las piezas, cómo afecta el peso, cómo se distribuyen las fuerzas. Y es curioso: muchos profesores notan que los alumnos entienden mejor la mecánica cuando ven un sistema reducido funcionando. Como si el cerebro captara mejor las relaciones cuando no está abrumado por el tamaño real.
Y no olvidemos el modelismo ferroviario u automovilístico. Aunque allí predominan escalas como 1:24 o 1:43, algunos coleccionistas profesionales usan 1:5 para réplicas de motores V8 o transmisiones manuales. ¿Por qué? Porque puedes ver los engranajes moverse, desmontar partes, estudiar el funcionamiento. Es un poco como tener una autopsia mecánica en tu escritorio.
Errores comunes al interpretar la escala 1 5 (y cómo evitarlos)
El más frecuente: confundir 1:5 con 5:1. Parece obvio, pero ocurre. 1:5 es reducción. 5:1 es ampliación. ¿Importa? Claro que sí. Si estás imprimiendo un circuito electrónico en 5:1, estás haciendo el modelo cinco veces más grande que el original — útil para ver detalles microscópicos. Pero si lo haces al revés, el plano no sirve. Y en la industria, eso puede retrasar una producción hasta en 72 horas. El problema persiste porque muchas personas no leen la leyenda del plano. O peor: asumen la escala por intuición. Y la intuición, en ingeniería, es un arma de doble filo.
Otro error: no ajustar las herramientas de medición. Si usas una regla normal sobre un plano en 1:5, debes multiplicar por cinco. O usar una regla gráfica, que ya incluye la escala. Algunos programas de CAD lo hacen automático, pero en papel… el riesgo es real. Hace dos años, una empresa de mobiliario urbano instaló bancos con tornillos demasiado cortos porque midieron mal una pieza en plano. Los tuvieron que reemplazar todos. Costo: 11.200 euros. Por una regla mal aplicada.
Comparación: ¿1 5 vs 1 10 o 1 2? ¿Cuál es más útil?
Depende del propósito. 1:2 es una reducción menor. Útil cuando necesitas ver detalles finos: costuras, soldaduras, acabados superficiales. Pero ocupa más espacio. Un motor de coche en 1:2 puede medir hasta un metro de largo. 1:10 es más compacto, pero pierdes detalle. Como resultado, 1:5 es un equilibrio. Tienes suficiente espacio para incluir componentes reales (como mini interruptores o cables), pero no necesitas una sala entera para exponerlo.
En diseño de productos, por ejemplo, se prefiere 1:5 para prototipos funcionales. En arquitectura, salvo que sea una pieza muy específica (una chimenea, una escalera), se usa más 1:20 o 1:50. Porque no necesitas ver el pomo de una puerta a escala real, sino cómo fluye el espacio. Aquí es donde se complica la elección: no existe una escala perfecta, solo la adecuada para el contexto.
Preguntas Frecuentes
¿Se puede usar la escala 1 5 en dibujo técnico arquitectónico?
Sí, pero no para planos generales. Es más común en detalles constructivos: uniones entre vigas, ventanas, sistemas de drenaje. En esos casos, necesitas precisión, y 1:5 permite mostrar cada capa de material, cada junta, cada sellador. Dicho esto, si el edificio es grande, este nivel de escala se reserva solo para secciones críticas.
¿Qué herramientas necesito para trabajar en escala 1 5?
Una regla métrica, un escalímetro (especialmente útil), y software de diseño si es digital. En papel, el escalímetro evita errores de cálculo. En digital, programas como AutoCAD o Fusion 360 permiten trabajar directamente en la escala deseada. Y es importante: calibrar siempre la impresión. Un plano mal impreso puede tener un margen de error del 2-3%, suficiente para arruinar un ensamblaje.
¿La escala 1 5 es estándar internacional?
No es el único estándar, pero sí ampliamente reconocido. Las normas ISO y DIN incluyen 1:5 como escala recomendada para ciertos tipos de planos técnicos. Aunque en EE.UU. se usan más escalas imperiales (como ¼”=1’), en Europa y Latinoamérica el sistema métrico decimal domina. Y en ese sistema, 1:5 es parte del conjunto de escalas preferidas.
La conclusión
Estoy convencido de que la escala 1:5 no es solo una herramienta técnica, sino una forma de pensar. Nos obliga a traducir lo real a lo abstracto y viceversa. Nos enseña que el tamaño no define la importancia. Un error de un milímetro en un modelo puede significar cinco en la realidad. Y cinco milímetros pueden hacer que un tren descarrile. Honestamente, no está claro por qué se enseña tan poco en la educación básica. Porque entender escalas es entender proporción, es entender consecuencias. Y es exactamente ahí donde muchos proyectos fracasan: no por falta de creatividad, sino por falta de rigor en lo básico. Así que la próxima vez que veas un plano, pregúntate: ¿a qué escala está? Y más importante: ¿quién lo midió, y con qué regla? Porque las respuestas cambian todo.
