El universo minúsculo: qué significa realmente una escala arquitectónica
Cuando nos enfrentamos a un plano, lo que tenemos delante es una mentira técnica necesaria para que el mundo no colapse bajo su propio peso. Dibujar un edificio a tamaño real requeriría un papel de hectáreas, algo que, obviamente, nadie quiere cargar en una obra llena de polvo y cemento. Por eso usamos la escala de 1/4 de pulgada por cada pie (escrita formalmente como 1/4" = 1'-0"), que es el estándar de oro en la arquitectura residencial de Estados Unidos y gran parte de América Latina. ¿Por qué esta y no otra? Porque ofrece el equilibrio perfecto entre detalle y espacio. Permite ver dónde va el sofá sin que el plano sea un laberinto de líneas invisibles. Yo he visto a contratistas veteranos sudar frío frente a una escala mal interpretada porque, en este juego, un error de un cuarto de pulgada se traduce en un pie de muro desplazado, y eso lo cambia todo cuando intentas instalar una bañera que ya no cabe.
La anatomía del escalímetro y la regla común
Aquí es donde se complica para el novato que intenta usar una regla escolar de plástico transparente. En una regla estándar, verás marcas de octavos y dieciseisavos que pueden volverte loco si no sabes qué buscas. Sin embargo, en un escalímetro profesional (esa vara triangular que parece un arma medieval), la escala de 1/4 está claramente etiquetada en uno de sus bordes. Pero ojo, que la sabiduría convencional dice que el escalímetro es la única forma de medir, y yo me atrevo a decir que una cinta métrica común puede ser igual de eficaz si tienes la agilidad mental para convertir fracciones sobre la marcha. La escala de 1/4 nos obliga a pensar en bloques. Si ves una pared que mide 2 pulgadas en el papel, multiplicas mentalmente: cada pulgada tiene cuatro cuartos, así que 2 pulgadas son 8 cuartos, lo que significa 8 pies.
¿Por qué el 1/4 domina el dibujo técnico?
Existe una razón logística detrás de esta elección tan específica y no es capricho de los colegios de arquitectos. La escala de 1/4 permite que una casa de tamaño promedio (digamos de unos 40 pies de ancho) quepa cómodamente en una hoja de papel de 18 por 24 pulgadas dejando margen para las anotaciones. Si usáramos 1/8, el dibujo sería tan pequeño que los grosores de las líneas de los muros se mezclarían con las de las ventanas. Y si nos fuéramos a 1/2 pulgada, necesitaríamos planos del tamaño de una sábana matrimonial para mostrar una cocina y un baño. Es una cuestión de ergonomía visual. Estamos lejos de eso que algunos llaman diseño asistido donde todo es zoom digital; en el papel físico, el formato manda.

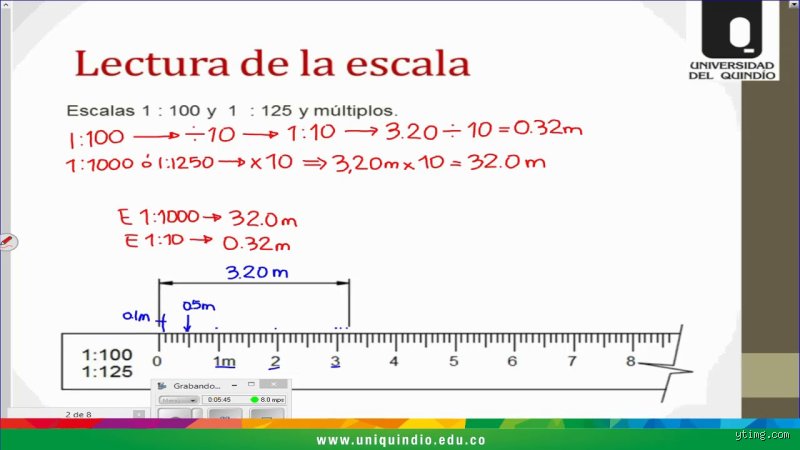

Desarrollo técnico: el arte de descifrar las marcas pequeñas
Aprender cómo leer una escala de 1/4 requiere que tus ojos dejen de ver rayas y empiecen a ver distancias reales. Al mirar la escala en el instrumento, notarás que el número cero no está en el extremo absoluto del borde, sino ligeramente desplazado hacia adentro. Esto ocurre porque a la izquierda del cero hay una pequeña sección dividida en marcas aún más finas. Estas líneas representan las pulgadas. Es un sistema ingenioso: usas el cuerpo principal de la escala para contar los pies enteros y esa pequeña sección de "fracciones" para determinar si el muro mide 10 pies exactos o 10 pies con 6 pulgadas. Pero, cuidado, porque mucha gente empieza a contar desde el borde físico de la herramienta y ahí es donde el desastre comienza.
La lectura de derecha a izquierda contra la lógica habitual
Dependiendo de cómo esté impreso tu escalímetro, podrías encontrarte leyendo de derecha a izquierda para la escala de 1/4 y de izquierda a derecha para la de 1/8, ya que suelen compartir la misma cara del triángulo para ahorrar espacio. Es confuso, lo sé. ¿Cómo no va a serlo si nos enseñaron a leer siempre en una dirección? La clave está en seguir la numeración que crece. Si los números aumentan hacia la izquierda, tu punto de partida (el cero) está a la derecha. Aprender la escala es, en gran medida, un ejercicio de orientación espacial antes que de matemáticas puras. Si te equivocas de sentido, terminarás usando la escala de 1/8 por accidente y tu casa de 20 pies de repente medirá 40 en tu cabeza, un error que te costaría miles de dólares en materiales si llegaras a pedir madera con esos datos.
Interpretando las fracciones de pulgada dentro del pie
Miremos de cerca esa zona antes del cero. En la escala de 1/4, verás que ese pequeño segmento de un cuarto de pulgada de ancho está dividido generalmente en 6 o 12 partes. Si está dividido en 12, cada rayita es una pulgada real. Si solo hay 6 marcas, cada una representa 2 pulgadas. Es fundamental (perdón, el tema es que es vital) fijarse en esto antes de marcar nada. Imagina que estás midiendo el hueco de una puerta. Si el plano indica que el marco termina tres rayitas después del pie número 3, y cada raya son 2 pulgadas, esa puerta mide 3 pies con 6 pulgadas. Pero si asumes que cada raya es una pulgada, comprarás una puerta de 3 pies con 3 pulgadas y te sobrará aire por todos lados. La precisión no es una opción, es el lenguaje en el que se comunica el diseño.
Metodología de medición: pasos para no perderse en el plano
Para dominar cómo leer una escala de 1/4, debes establecer un protocolo de trabajo. Primero, identifica la escala en el cuadro de rotulación del plano (ese rectángulo en la esquina inferior derecha donde suele estar el nombre del arquitecto). Nunca asumas que todo el plano está a 1/4. A veces, los detalles de las escaleras están a 1/2 o incluso a 1 pulgada para mostrar cómo encajan los peldaños. Una vez confirmada la escala, alinea el cero con la cara interior o exterior del muro, dependiendo de qué estés midiendo. Yo prefiero medir siempre desde "cara a cara" de estructura, aunque la convención varía según el país o el estudio de arquitectura. Es una danza entre el papel y la realidad donde el escalímetro es tu traductor.
El truco de la compensación de pulgadas
Cuando la medida no cae en un pie exacto, el movimiento correcto es deslizar el escalímetro. Si el muro termina en algún lugar entre el 8 y el 9, desliza la herramienta para que el número 8 se alinee con el final del muro. Ahora, mira dónde quedó el inicio del muro original respecto al cero. Verás que ahora cae en la zona de las fracciones (las pulgadas). Si cae en la marca que representa el 4, entonces tu muro mide exactamente 8 pies y 4 pulgadas. Es mucho más preciso que tratar de adivinar a ojo dónde cae la línea en el medio de la regla. ¿Parece complicado? Al principio sí, pero después de hacerlo 50 veces mientras tomas café frío en una oficina de obra, se vuelve un reflejo automático como respirar.
Comparativa estratégica: ¿Escalímetro profesional o regla de oficina?
Muchos entusiastas del bricolaje se preguntan si realmente necesitan comprar un escalímetro para entender cómo leer una escala de 1/4. La respuesta corta es no, pero la larga es un rotundo sí. Una regla de oficina te obliga a hacer una conversión matemática constante: medir, anotar los cuartos de pulgada, multiplicar por uno. Es un proceso propenso al error humano, especialmente cuando estás cansado. El escalímetro elimina el intermediario matemático; te da el número final de pies directamente. Es la diferencia entre traducir un libro palabra por palabra con un diccionario o ser bilingüe. Utilizar herramientas adecuadas no es un lujo, es una salvaguarda contra la incompetencia involuntaria.
La alternativa digital y sus trampas ocultas
Hoy en día, muchos leen planos en tablets o monitores gigantes. Aquí la escala de 1/4 se vuelve un concepto abstracto. Si haces zoom, la escala física de la pantalla cambia, pero la relación de 1/4 se mantiene en los metadatos del archivo. Aquí es donde entra la herramienta de "medir" de programas como AutoCAD o Bluebeam. Sin embargo, no te fíes ciegamente. Si el archivo no fue calibrado correctamente por quien lo dibujó, la herramienta digital te dará una medida falsa. Por eso, siempre recomiendo verificar una medida conocida (como el ancho de una puerta estándar de 3 pies) antes de confiar en cualquier medición digital. Nada supera la seguridad de poner una regla física sobre un papel impreso a tamaño real, aunque los puristas de la tecnología digan que estamos lejos de eso ya.
Tropezones técnicos: Errores comunes o ideas falsas
Creer que basta con alinear el cero es el primer paso hacia el desastre arquitectónico. El problema es que muchos principiantes confunden la escala de 1/4 con una simple regla de medir en pulgadas, ignorando que cada marca pequeña no representa una fracción de pulgada física, sino un pie real en el mundo tangible. Si tu ojo no está entrenado, podrías jurar que esa línea intermedia es media pulgada. Pero, seamos claros: en una escala de un cuarto de pulgada por cada pie, esa marca representa exactamente seis pulgadas de muro o de tubería. ¿Acaso no es frustrante descubrir que tu sofá no cabe por tres pulgadas de diferencia?
El dilema del punto de origen
Otro fallo garrafal ocurre al ignorar el extremo fraccionario de la regla. Las escalas de ingeniería y arquitectura suelen tener el desglose de pulgadas justo antes del cero. Y aquí es donde la gente se pierde estrepitosamente. Si empiezas a medir desde el uno en lugar de considerar ese espacio previo, estás regalando doce pulgadas de estructura al vacío. Muchos planos fallan porque el operario sumó mal las fracciones de escala de 1/4 al no entender que ese bloque inicial es un desglose detallado de un solo pie.
La trampa de la fotocopia
Salvo que trabajes con planos digitales originales, la distorsión es tu enemiga silenciosa. Imprimir un PDF sin ajustar el tamaño real al 100% invalida cualquier herramienta física. Una variación de apenas un 2% en la impresión convierte una pared de 20 pies en algo totalmente distinto. Es una ironía deliciosa que confiemos tanto en el papel cuando un tóner caliente puede estirar las fibras y arruinar una escala de 1/4 sin que te des cuenta (hasta que llega la factura de los materiales sobrantes).
El secreto del "ojo de águila": El consejo experto
Para dominar la lectura de planos, olvida la obsesión por el número entero. El verdadero experto busca la triangulación de las cotas. Nos han enseñado a confiar en la herramienta, pero la herramienta es solo un apoyo visual. El truco que nadie te cuenta en la facultad es usar la escala de 1/4 de forma inversa para verificar espacios negativos. No midas solo lo que hay; mide lo que no hay. Si el plano dice que un pasillo tiene 4 pies, comprueba que tu regla marque exactamente una pulgada de vacío. Si hay una discrepancia, confía siempre en la cota numérica escrita, nunca en la medida física que obtengas de tu escalímetro de plástico.
La técnica del doble chequeo visual
Existe un método infalible para no pifiarla: la regla del 48. Como sabemos que 1/4 de pulgada multiplicado por 48 da exactamente 12 pulgadas, cualquier objeto de un pie en la realidad debe ser ese pequeño fragmento en el papel. Si intentas visualizar la habitación como una cuadrícula de 48 unidades por cada pulgada cuadrada, tu cerebro dejará de ver líneas y empezará a ver volúmenes. Es una gimnasia mental agotadora al principio, pero evita que termines diseñando una cocina donde no abre la puerta del horno. Leer planos correctamente requiere desprenderse de la visión plana y adoptar una perspectiva de profundidad casi arquitectónica.
Preguntas Frecuentes
¿Por qué se llama escala de 1/4 si el escalímetro tiene otros números?
La nomenclatura se refiere estrictamente a la equivalencia proporcional donde 0.25 pulgadas equivalen a 1 pie lineal. En un escalímetro profesional, verás que la escala de 1/4 comparte espacio con la de 1/8 en el extremo opuesto para maximizar la utilidad del instrumento. Contiene marcas específicas que dividen ese cuarto de pulgada en 12 secciones diminutas para representar las pulgadas reales. Contar estas marcas requiere una vista excelente o una lupa de precisión si el dibujo es muy denso. No es un capricho del fabricante, sino una norma técnica estandarizada para que cualquier contratista en el mundo entienda el proyecto.
¿Es lo mismo 1:4 que 1/4" = 1'-0"?
Absolutamente no, y confundirlos es un error que puede costar miles de euros en materiales desperdiciados. La notación 1:4 es una escala de ingeniería donde una unidad representa cuatro unidades iguales, resultando en una reducción masiva. Por el contrario, nuestra protagonista es una escala arquitectónica donde la relación es de 1 a 48 si analizamos las unidades de forma homogénea. Mientras que la primera se usa para detalles mecánicos minúsculos, la segunda es el estándar de oro para plantas residenciales y distribución de interiores. Diferenciar escalas es el primer mandamiento de cualquier técnico que se precie de serlo.
¿Qué pasa si mi plano no especifica la escala pero parece de un cuarto?
Nunca asumas nada en un sitio de construcción porque las suposiciones son la madre de todas las negligencias. Puedes verificarlo buscando un elemento estándar, como una puerta de entrada que suele medir 3 pies de ancho. Si al colocar tu escala de 1/4 sobre esa puerta mide exactamente 0.75 pulgadas, has encontrado la clave del mapa. Pero hazlo en tres puntos distintos del plano para descartar deformaciones por escaneo. Si las medidas bailan aunque sea un milímetro, tira ese plano a la basura y pide uno nuevo con su barra de escala gráfica impresa.
La síntesis comprometida: El veredicto final
Basta ya de tratar al escalímetro como un objeto sagrado e infalible cuando la verdadera precisión reside en la malicia del que lee. La escala de 1/4 es una convención humana, un lenguaje de sombras y líneas que solo cobra sentido si dejas de verla como una simple regla de medir. Quien se limita a poner la regla sobre el papel sin cuestionar la impresión o la cota escrita, está destinado a ser un mero ejecutor de errores ajenos. Nosotros, los que entendemos que el espacio es una construcción mental antes que física, sabemos que dominar esta herramienta es alcanzar el poder de la visualización total. No leas números, lee espacios y dimensiones, porque al final del día, un cuarto de pulgada mal interpretado es la diferencia entre una obra maestra y una demolición inminente. El rigor no es una opción, es la única forma de respeto hacia el oficio de construir.
