La anatomía del escalado y por qué el ratio 1:48 a menudo nos confunde
Aquí es donde se complica la existencia del diseñador novato porque la terminología suele ser traicionera. Cuando hablamos de cómo usar la escala 1/4 en el contexto estadounidense o de arquitectura clásica, nos referimos casi siempre a la escala de un cuarto de pulgada por pie, lo que técnicamente se traduce en una proporción de 1:48. ¿Por qué esto es vital? Porque si te equivocas y aplicas una escala decimal de 1:4 (donde algo es cuatro veces más pequeño), estarás construyendo algo doce veces más grande de lo que el plano arquitectónico sugiere. Yo he visto maquetas de interiores que parecen muebles para gigantes simplemente porque alguien ignoró esta distinción semántica entre la escala fraccionaria y la proporción directa.
El lenguaje de las reglas de escala

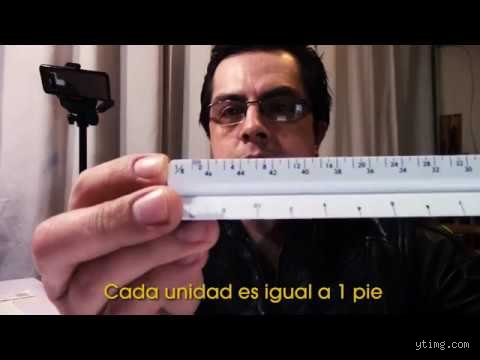

Entender la herramienta física es el primer paso para no perderse en el bosque de las medidas. Un escalímetro no es una regla común, es un traductor de realidades que te permite leer 48 pies de muro como si fueran apenas 12 pulgadas de plástico. Pero, ojo, que la vista engaña. Cuando te enfrentas a un plano de planta, el uso de la escala 1/4 requiere que tus ojos dejen de ver centímetros y empiecen a ver volúmenes habitables. Es una gimnasia mental constante. Usamos esta escala precisamente porque ofrece el equilibrio perfecto: es lo suficientemente grande para ver dónde va el mobiliario y lo suficientemente pequeña para que una casa entera quepa sobre una mesa de dibujo estándar de 24 por 36 pulgadas.
La trampa de la impresión digital
Hoy en día casi nadie dibuja a mano alzada con un lápiz 2H, pero eso no quita que debas saber cómo usar la escala 1/4 al configurar tu software de CAD o al imprimir un PDF. Si seleccionas la opción de ajustar a página en tu impresora doméstica, habrás destruido la integridad del diseño. La escala muere en el momento en que el software escala el archivo un 94% para que quepa en los márgenes de una hoja A4. Estamos lejos de eso si queremos profesionalismo. Siempre debes imprimir al 100% de tamaño y verificar con una regla física que ese segmento de referencia mide exactamente lo que debe medir. ¿Parece una obsesión obsesiva? Quizás, pero un error de tres milímetros en el papel se traduce en un desfase de casi quince centímetros en la obra real.
Implementación técnica: El arte de medir lo invisible
Para dominar realmente cómo usar la escala 1/4, hay que entender que estamos trabajando con una densidad de información específica. En este nivel de detalle, los muros ya no son líneas simples; ahora tienen grosor. Un muro de carga de 6 pulgadas se convierte en un trazo de 1/8 de pulgada en tu dibujo. Es fascinante cómo la precisión se vuelve táctil. Si estás diseñando un escenario teatral o una casa de muñecas de colección, este ratio te obliga a considerar el grosor de los materiales (como el contrachapado o el cartón pluma) para que las uniones encajen sin holguras vergonzosas.
Cálculos manuales sin morir en el intento
A veces el escalímetro se queda en el otro abrigo y tienes que hacer las cuentas de cabeza. La fórmula para saber cómo usar la escala 1/4 de forma manual es dividir la medida real entre 48 si trabajas en pies/pulgadas, o entre 4 si es una escala de objeto pura. Por ejemplo, si tienes una mesa de 6 pies de largo, la operación es 6 multiplicado por 12 (para pasar a pulgadas) y el resultado, 72, dividido por 48. ¡Pam! Tu mesa en el papel debe medir 1.5 pulgadas. Pero seamos claros: hacer esto para cada tornillo o cada moldura es una receta segura para la migraña. La clave es internalizar las equivalencias visuales para que tu cerebro detecte errores de proporción de forma automática.
El factor de la escala humana
¿Cómo sabemos si un espacio funciona? Introduciendo la figura humana. En la escala de 1/4 de pulgada, una persona de 6 pies de altura mide exactamente 1.5 pulgadas. Es pequeño, sí, pero suficiente para entender si el pasillo es un cuello de botella o si el techo resulta opresivo. Al aprender cómo usar la escala 1/4, nosotros solemos subestimar el espacio que ocupa el giro de una puerta o el retroceso de una silla. Dibujar estos arcos de interferencia a escala es lo que separa a un dibujante de un arquitecto que realmente entiende la ergonomía del lugar.
La escala 1/4 en el modelismo y la escenografía
En el mundo del cine y el teatro, saber cómo usar la escala 1/4 es el estándar de oro para los storyboards tridimensionales. Aquí la escala no es solo para medir, sino para iluminar. Los escenógrafos construyen "maquetas blancas" en este ratio para probar cómo incide la luz sobre las superficies. Debido a que 1/4 es una escala generosa, permite insertar pequeñas tiras de LED que imitan el comportamiento de los focos reales. Eso lo cambia todo cuando tienes que presentar una propuesta a un director que no tiene capacidad de abstracción espacial.
Texturas y realismo miniaturizado
No basta con reducir el tamaño, hay que reducir la textura. Si usas una tela con un tejido grueso para las cortinas de una maqueta a escala 1/4, parecerá que los personajes viven en una casa hecha de sacos de patatas. El secreto de cómo usar la escala 1/4 con éxito radica en la selección de materiales que tengan un grano proporcionalmente correcto. El papel de lija fino puede pasar por asfalto, y la madera de balsa con veta cerrada puede simular vigas de roble gigantescas. Es un juego de ilusiones donde la matemática pone las reglas pero tu ojo pone la verosimilitud.
Comparativa: ¿Por qué elegir 1/4 frente a 1/8 o 1/2?
La elección de la escala es una decisión estratégica que depende de qué quieras comunicar. La escala 1/8 es ideal para planos de conjunto, como una urbanización completa, pero es demasiado pequeña para ver el detalle de un baño. Por el contrario, la escala 1/2 es fantástica para detalles constructivos de encuentros de madera, pero una habitación entera requeriría un papel del tamaño de una sábana. Entonces, aprender cómo usar la escala 1/4 es encontrar ese punto dulce donde el detalle técnico convive con la visión global. Es la escala que permite ver el bosque y los árboles al mismo tiempo, sin que ninguno de los dos estorbe al otro.
Limitaciones y cuándo saltar de escala
Sin embargo, no todo es color de rosa en el reino del cuarto de pulgada. Seamos sinceros: si necesitas especificar cómo va instalado un herraje de una ventana oscilobatiente, la escala 1/4 se queda corta. Es físicamente imposible dibujar las tolerancias de un milímetro en este ratio sin que el dibujo se convierta en una mancha negra de tinta. En esos casos, la sabiduría convencional dicta que debes crear un "detalle" aparte en una escala mayor. Pero yo sostengo que, para la mayoría de los diseños de interiores y distribuciones espaciales, no necesitas nada más. Es la herramienta de trabajo más versátil que existe en el arsenal del proyectista, siempre y cuando sepas gestionar sus límites de legibilidad. Y no, poner más etiquetas de texto no soluciona un dibujo que está demasiado saturado para su escala.
Trampas y espejismos: Errores comunes al usar la escala 1/4
La confusión entre escala arquitectónica y de ingeniería
Muchos novatos tropiezan con el mismo bloque de cemento intelectual: confundir la escala 1/4 con la escala 1:4. Seamos claros, mientras que la primera representa un cuarto de pulgada por cada pie real, la segunda es una reducción métrica donde una unidad en el papel equivale a cuatro en la realidad. Si mezclas ambas en un plano de diseño de interiores, terminarás con un sofá donde apenas cabría un gato doméstico. El problema es que el ojo humano engaña y, sin una regla de escala física, la mente tiende a normalizar proporciones que son técnicamente inviables. Y ni hablemos de imprimir PDFs sin ajustar el escalado al 100%, un pecado capital que desvirtúa cualquier medición posterior.
El mito de la precisión infinita en papel
¿Crees que por usar un lápiz fino tu dibujo es exacto? Salvo que seas un robot, el grosor del grafito añade un margen de error de casi 2 pulgadas a tamaño real cuando trabajas a esta escala. Usar la escala 1/4 requiere entender que el papel tiene límites físicos. A menudo, los diseñadores intentan embutir detalles de carpintería fina en un plano general, lo cual es una pérdida de tiempo soberana. Pero, ¿por qué insistimos en dibujar el herraje de una puerta cuando el escalímetro apenas nos permite situar el tabique con dignidad? La escala 1/4 sirve para distribuir espacios, no para definir el tallado de una moldura barroca. Mantén la jerarquía visual o tu plano parecerá una mancha de Rorschach.
El secreto del "Grosor de Muro" y el consejo del veterano
La compensación táctica del espacio
Aquí es donde los expertos se separan de los entusiastas del domingo. Al usar la escala 1/4, la mayoría dibuja muros como líneas simples, olvidando que un tabique real de 4.5 pulgadas o una pared de carga de 12 pulgadas consumen metros cuadrados vitales. El consejo de oro: resta siempre el grosor constructivo antes de elegir el mobiliario. Si diseñas un baño de 5x8 pies en papel, pero no consideras el revestimiento cerámico ni el espesor del montante, el inodoro quedará tan pegado a la pared que necesitarás ser contorsionista para usarlo. Dominar la proporción volumétrica implica dibujar el "vacío" de la pared como un elemento sólido y molesto, porque lo es.
La técnica del escalímetro invertido
Pocos saben que puedes usar la escala 1/4 para estimar materiales de construcción de forma bruta. Si mides un perímetro y te da 20 unidades de cuarto de pulgada, sabes instantáneamente que tienes 20 pies lineales de rodapié. Es un truco sucio, rápido y extrañamente satisfactorio. No obstante, (y esto es vital para tu presupuesto) esta escala no perdona el optimismo. Añadir un 10% de margen por cada medición realizada a ojo es la única forma de no quedarte corto de material en la obra real. La escala es una herramienta de comunicación, no un contrato de física cuántica.
Preguntas Frecuentes sobre la escala 1/4
¿Es lo mismo 1/4" que escala 1:48?
Técnicamente sí, ya que hay 48 cuartos de pulgada en un pie de 12 pulgadas. Esta equivalencia decimal es la que utilizan programas de software como AutoCAD o Revit para procesar la información internamente. Cuando seleccionas la escala 1/4 en tu impresora, el ordenador está aplicando un factor de conversión de 0.020833 para que la salida sea coherente. La precisión matemática aquí es absoluta, eliminando el error humano del pulso tembloroso del dibujante tradicional.
¿Puedo usar una regla normal para medir planos en escala 1/4?
Puedes hacerlo si tienes paciencia de santo y una vista de águila, pues cada cuarto de pulgada marcado en tu regla escolar equivaldrá a un pie. Sin embargo, carecerás de las subdivisiones menores que representan las pulgadas, lo cual hace que medir un muro de 3 pies y 6 pulgadas sea una adivinanza frustrante. Es preferible invertir en un escalímetro profesional que ya trae estas marcas grabadas de fábrica. La diferencia de 0.25 pulgadas en el papel puede significar un desajuste de un pie entero en el sitio de construcción si no tienes cuidado.
¿Por qué la escala 1/4 es el estándar en residenciales?
La razón es puramente ergonómica y logística, ya que permite que una casa de tamaño promedio quepa cómodamente en una hoja de papel de 24 por 36 pulgadas. A escalas mayores como 1/2", el papel se vuelve inmanejable, y a escalas menores como 1/8", los detalles eléctricos se vuelven ilegibles. Representar una estancia de 12x15 pies a esta escala da como resultado un dibujo de 3x3.75 pulgadas, tamaño ideal para anotar cotas y leyendas. El equilibrio visual que ofrece es, sencillamente, el punto dulce de la arquitectura doméstica.
Síntesis comprometida: El fin de la tiranía del metro
Olvídate de la nostalgia por lo digital; el papel sigue siendo el juez supremo en la zona de obras. Usar la escala 1/4 no es un ejercicio de dibujo artístico, sino un acto de responsabilidad estructural y financiera. Quien desprecia el cuarto de pulgada termina pagando facturas de demolición innecesarias por errores de cálculo que se veían venir desde el tablero de dibujo. Mi posición es radical: si no sabes interpretar esta escala manualmente, no tienes derecho a tocar un software de diseño profesional. La comprensión espacial nace de la punta del lápiz y el roce del escalímetro sobre el papel vegetal, no de un clic de ratón. Al final, los planos son promesas de piedra y cristal que deben sostenerse sobre una base de precisión absoluta. Aquel que domina la pequeña escala, domina la gran ciudad.
