Entendiendo la palanca simple: El punto de partida de Arquímedes
Todo el mundo cree que conoce las palancas porque de niños jugábamos en el balancín del parque, pero la realidad técnica es bastante más áspera. Una palanca simple es, en esencia, una barra rígida que oscila sobre un punto fijo llamado fulcro. No hay más misterio. Bueno, sí lo hay, porque la ubicación de ese punto respecto a la carga y al esfuerzo define si vas a sudar la gota gorda o si vas a mover una roca de 200 kilogramos con el dedo meñique. Seamos claros: la palanca simple es la unidad básica, el átomo de la maquinaria, y sin ella estaríamos todavía intentando mover piedras a base de fuerza bruta y gritos desesperados.
La ley de la palanca y sus tres variantes clásicas
¿Cómo funciona este invento? La física nos dice que el producto de la potencia por su brazo es igual al de la resistencia por el suyo. Pero dejemos las fórmulas de pizarra a un lado por un segundo. Existen tres grados o clases de palancas simples. En las de primer grado, el apoyo está en medio, como en unas tijeras comunes. Las de segundo grado ponen la carga entre el apoyo y tú, como sucede con una carretilla de obra donde puedes cargar 80 kilos sin despeinarte demasiado. Finalmente, las de tercer grado sitúan la fuerza en el centro, como cuando usas unas pinzas de depilar o una caña de pescar. ¿Sabes qué es lo curioso? Que en este último caso no ganas fuerza, sino velocidad y precisión. Pero eso lo cambia todo cuando el objetivo no es mover una montaña, sino atrapar un pez o un vello rebelde.
El límite de la simplicidad en el diseño mecánico
Yo opino que la palanca simple es la herramienta más noble que existe, aunque tiene un techo de cristal insalvable. Llega un momento en que, por muy larga que sea la barra, el espacio físico o la resistencia del material dicen basta. No puedes tener una palanca de 50 metros en un taller mecánico para apretar un tornillo, sería ridículo y peligroso. Aquí es donde se complica la existencia del ingeniero tradicional, ya que la física le impone una restricción de tamaño. Si necesitas una fuerza hercúlea en un espacio reducido, la palanca simple se convierte en un estorbo más que en una solución, y es precisamente ese agotamiento del modelo lo que nos obliga a mirar hacia sistemas más complejos.
Desarrollo técnico 1: La palanca compuesta como multiplicador de potencia

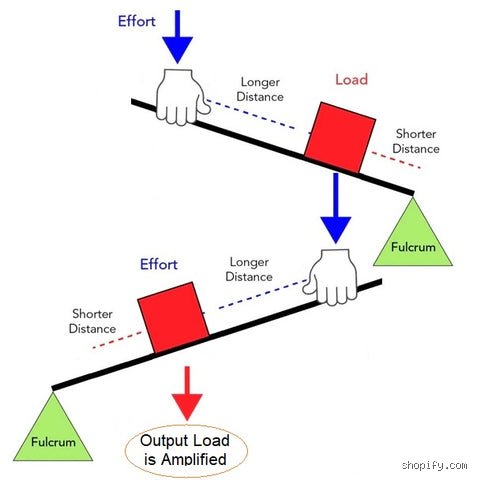

Entramos en el terreno donde la magia de la física se vuelve sofisticada. Una palanca compuesta no es más que una serie de palancas simples conectadas de tal forma que la fuerza de salida de la primera se convierte en la fuerza de entrada de la segunda. Es un efecto dominó de potencia. Si la primera palanca tiene una ventaja mecánica de 5 y la segunda de 4, el sistema total no suma 9, sino que multiplica sus capacidades hasta alcanzar un factor de 20. Imagina el potencial de este diseño. Estamos lejos de eso que algunos llaman "acumulación simple"; esto es una sinergia estructural que permite a un ser humano aplicar presiones de toneladas con una mano.
El cortaúñas: El ejemplo perfecto que tienes en el baño
Fíjate bien en ese pequeño artefacto metálico la próxima vez que lo uses. El cortaúñas es la palanca compuesta más común y brillante de nuestra cotidianidad. Consta de una palanca de segundo grado (el cuerpo que presiona las cuchillas) accionada por una palanca de primer grado (el brazo que tú aprietas). Si intentaras cortar la uña directamente con las cuchillas unidas a un eje simple, tendrías que ser un superhéroe para lograr un corte limpio. Pero, gracias a esta combinación de dos sistemas, la fuerza que aplicas se magnifica tanto que el acero atraviesa la queratina como si fuera mantequilla. Es un diseño tan redondo que apenas ha cambiado en décadas porque, sencillamente, funciona a la perfección (y ay de aquel que intente reinventar la rueda sin entender esto).
La anatomía de las cizallas industriales y su potencia
En el sector industrial, la palanca compuesta es la reina absoluta de los desguaces y talleres de metalurgia. Las cizallas para cortar pernos utilizan un sistema de brazos articulados que van cerrando el ángulo de ataque a medida que tú cierras los mangos. Aquí el secreto es el recorrido: sacrificas una gran distancia de movimiento en tus manos para obtener un recorrido milimétrico pero devastador en las cuchillas. Y esto es importante señalarlo (aunque me prometí no usar frases hechas): la energía no se crea, solo se transforma. Si quieres mucha fuerza, tienes que estar dispuesto a mover tus manos un trayecto largo. Pero, seamos honestos, ¿quién no preferiría mover los brazos medio metro si eso significa cortar un candado de acero templado como si fuera papel?
Desarrollo técnico 2: ¿Cuál es la diferencia entre una palanca simple y una palanca compuesta en términos de eficiencia?
Si analizamos la eficiencia pura, la palanca simple suele ganar porque tiene menos fricción. Al haber un solo eje o fulcro, la pérdida de energía por calor o rozamiento es mínima, casi despreciable. Sin embargo, en la palanca compuesta, cada articulación nueva añade un punto de fricción y un posible punto de fallo mecánico. Entonces, ¿por qué nos molestamos en complicar las cosas? Porque la ventaja mecánica bruta que obtenemos compensa con creces esa pequeña pérdida de rendimiento. En una palanca simple, para doblar la fuerza necesitas doblar la longitud del brazo de potencia. En una compuesta, puedes doblar la fuerza simplemente ajustando el ángulo de un segundo eslabón sin ocupar más espacio. Es una cuestión de densidad de potencia frente a simplicidad absoluta.
La gestión del espacio y el torque resultante
La diferencia técnica clave es cómo se gestiona el espacio. Una palanca simple es lineal y predecible; si quieres más torque, necesitas más palos. En cambio, la palanca compuesta permite "plegar" esa longitud sobre sí misma. Es como un motor turbo frente a uno atmosférico: ambos hacen el trabajo, pero uno lo hace aprovechando sus propios flujos internos para rendir más sin aumentar el peso. Pero cuidado, que no todo es felicidad en el mundo de los sistemas compuestos. La complejidad técnica exige materiales de mayor calidad en los puntos de unión, ya que las presiones que se alcanzan en los pernos de una cizalla compuesta podrían desintegrar un eje de acero barato en cuestión de segundos. 10 de cada 10 ingenieros te dirán que la palanca compuesta es la solución cuando el espacio es tu peor enemigo.
Comparación de fuerzas y alternativas en el diseño de máquinas
Al poner frente a frente ambos conceptos, la palanca simple destaca por su robustez y falta de mantenimiento. Un martillo de carpintero —una palanca de primer o tercer grado según se use— no necesita aceite ni ajustes. Es eterno. Por el contrario, un sistema de frenos de una bicicleta antigua o un varillaje de embrague requiere una atención constante a los juegos y holguras. La verdadera alternativa a la palanca compuesta no es volver a la palanca simple, sino saltar directamente a la hidráulica. Pero, claro, un pistón hidráulico es caro, pesado y propenso a fugas. Por eso la palanca compuesta sobrevive: es el punto medio perfecto entre la simplicidad primitiva y la complejidad tecnológica moderna.
¿Cuándo elegir una sobre la otra?
La elección depende del factor de multiplicación que busques. Si tu necesidad es una ventaja mecánica de 2:1 o 3:1, quédate con una palanca simple y ahórrate problemas. Pero si buscas un 15:1 o un 50:1 en una herramienta manual, la palanca compuesta es tu única salida realista. Es una cuestión de pragmatismo físico. No busques tres pies al gato; si el diseño permite una barra larga, úsala. Pero si vas a diseñar algo que debe caber en una caja de herramientas, vas a tener que aprender a encadenar fulcros. Irónicamente, a veces lo más sencillo no es lo más simple de fabricar, y ahí es donde la ingeniería nos demuestra que la inteligencia suele ser más efectiva que la fuerza bruta.
Mitos persistentes y el fango conceptual de la mecánica
A veces nos engañan. Creemos que añadir más piezas a un sistema siempre lo vuelve más eficiente, pero en el universo de las máquinas simples, la realidad suele ser bastante más caprichosa y menos lineal de lo que querríamos admitir. El problema es que solemos confundir la complejidad visual con la ventaja mecánica real. ¿Por qué asumimos que una palanca compuesta es inherentemente superior solo por tener más ejes? La física no premia el esfuerzo decorativo.
La falacia de la "ganancia infinita"
Existe la idea errónea de que al encadenar palancas podemos multiplicar la fuerza de forma ilimitada sin pagar un peaje por ello. Seamos claros: la energía se conserva. Si una palanca compuesta te permite levantar un bloque de 500 kilogramos con el dedo meñique, prepárate para mover ese dedo durante un kilómetro para elevar el objeto apenas un centímetro. La fricción en cada punto de articulación de un sistema compuesto devora aproximadamente entre el 2% y el 8% de la energía aplicada. En un sistema de tres palancas interconectadas, la pérdida por rozamiento no es algo que debamos ignorar, salvo que estemos operando en un vacío teórico que no existe en el taller ni en la fábrica.
El fulcro no es una frontera inamovible
Mucha gente piensa que el fulcro de una palanca simple debe ser un punto estático y sólido como una roca. Pero en las herramientas modernas, el fulcro a menudo se desplaza o se deforma ligeramente para absorber impactos. En una palanca compuesta, la confusión aumenta porque el fulcro de la "palanca A" se convierte en la potencia de la "palanca B". Esta interdependencia genera un fenómeno de latencia mecánica. Si no calculas bien la rigidez de los materiales, la ventaja mecánica teórica de, digamos, 10:1, se desploma a un mediocre 6:1 debido a la flexión estructural. Y es que el acero también se cansa de nuestras exigencias matemáticas.
El secreto del "brazo fantasma" y el consejo del veterano
Si quieres entender de verdad la diferencia entre una palanca simple y una palanca compuesta, tienes que dejar de mirar los brazos de metal y empezar a mirar el espacio vacío. Existe un concepto que los ingenieros llaman el brazo de momento efectivo, que en los sistemas compuestos suele ser contraintuitivo. A diferencia de una palanca simple donde ves la distancia directamente, en los sistemas complejos la ventaja se oculta en los ángulos de ataque.
Optimización de la trayectoria, no solo de la fuerza
Mi consejo experto es este: no busques la palanca compuesta por la fuerza bruta, búscala por el control del arco de movimiento. En una palanca simple, el objeto se mueve en un arco circular predecible y a veces estorboso. Sin embargo, una palanca compuesta bien diseñada puede "linealizar" el movimiento. ¿Has observado alguna vez una prensa de rodillera? Es un sistema de palancas compuestas que entrega su máxima fuerza justo al final del recorrido, cuando los eslabones están casi alineados. Esto permite una precisión que una palanca simple jamás podría soñar sin medir tres metros de largo. Pero cuidado, porque si te pasas de ángulo, el sistema se bloquea y la tensión rompe el perno más débil. Es una danza entre la geometría y el colapso.
Preguntas Frecuentes sobre sistemas de palancas
¿Es siempre más cara de mantener una palanca compuesta?
Rotundamente sí, debido a la acumulación de puntos críticos de fallo que no existen en el modelo básico. Mientras que una palanca simple solo requiere vigilar un eje de rotación, el modelo compuesto multiplica los componentes sujetos a fatiga por tres o cuatro. Si el coeficiente de fricción aumenta en un solo pasador debido a la falta de grasa, todo el sistema pierde su ventaja mecánica proyectada de 12.5 a 1. La complejidad técnica exige una inversión constante en lubricación y alineación que el usuario promedio suele subestimar drásticamente.
¿Cuál es el límite práctico de ventaja mecánica en un diseño simple?
El límite no lo pone la física, sino la resistencia del material y el espacio disponible en tu entorno de trabajo. En una palanca de primer grado, para obtener una ventaja de 20:1, necesitarías un brazo de potencia de 20 metros para levantar una carga situada a 1 metro del fulcro. Esto resulta logísticamente absurdo en la mayoría de las situaciones industriales o domésticas. Por eso saltamos a la palanca compuesta, que permite compactar esa misma relación de 20:1 en un espacio de apenas 40 centímetros mediante el plegado de fuerzas. Reducir el volumen sin sacrificar la potencia es la única razón real para abandonar la simplicidad.
¿Pueden combinarse diferentes tipos de palancas en un solo sistema compuesto?
Esa es precisamente la magia que ocurre dentro de los mecanismos de los pianos o en las retroexcavadoras modernas. Puedes tener una palanca de primer grado que acciona una de segundo grado para ganar velocidad y luego fuerza sucesivamente. La configuración híbrida es la norma, no la excepción, en la ingeniería de alta gama. Un cortapernos estándar utiliza esta hibridación para transformar 25 kilogramos de presión manual en más de 1500 kilogramos de fuerza de corte en las cuchillas. La versatilidad es total, pero la dificultad para diagnosticar un mal funcionamiento crece de forma exponencial con cada nuevo eslabón añadido.
La dictadura de la eficiencia: una síntesis final
Basta de romanticismos mecánicos: la palanca simple es una herramienta de supervivencia, mientras que la palanca compuesta es una herramienta de dominio tecnológico. No podemos seguir fingiendo que son intercambiables solo porque ambas comparten la palabra palanca en su nombre. La elección entre una y otra no debería basarse en el presupuesto, sino en la comprensión profunda del compromiso entre espacio, tiempo y esfuerzo. Yo sostengo que la obsesión moderna por los sistemas compuestos a menudo nos lleva a diseñar soluciones demasiado complicadas para problemas que un simple palo y un punto de apoyo resolverían con mayor elegancia. Al final, la mejor máquina no es la que más piezas tiene, sino la que logra el máximo efecto con la mínima resistencia interna, y eso, amigos míos, suele favorecer a la simplicidad. La ventaja mecánica no es un regalo gratuito; es un préstamo que siempre terminas devolviendo en forma de distancia recorrida o complejidad de mantenimiento.
