La anatomía del esfuerzo multiplicado en las máquinas simples
Para entender qué diablos está pasando cuando apretamos un mango y el otro extremo muerde con la fuerza de un titán, hay que mirar atrás. Arquímedes decía que con un punto de apoyo movería el mundo, pero yo creo que con una palanca compuesta lo habría hecho sin despeinarse tanto. Una palanca simple tiene un límite físico dictado por la longitud del brazo; no puedes tener una barra de 20 metros en tu caja de herramientas. Aquí es donde se complica la ingeniería de forma brillante porque, al conectar dos o más palancas, el beneficio se multiplica en lugar de sumarse. Pero no te engañes, porque este truco tiene un precio que pagamos en distancia recorrida por nuestras manos.
La lógica detrás del encadenamiento de fuerzas

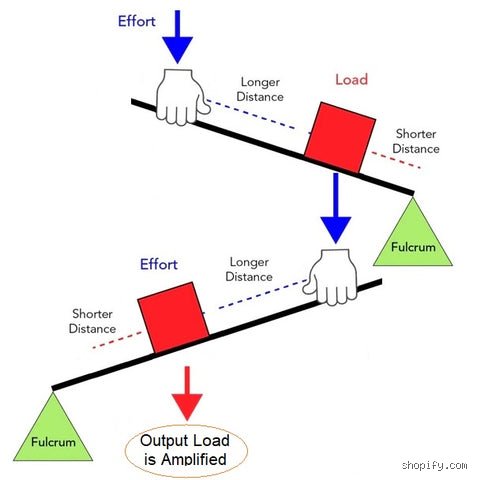

El concepto es casi poético: la resistencia de la primera palanca es, por arte de magia física, la potencia de la segunda. Imagina que aplicas una fuerza de 10 Newtons. Si la primera etapa tiene una ventaja mecánica de 4, entrega 40 Newtons a la siguiente. Si esa segunda etapa tiene otra ventaja de 4, ¡bum!, terminas ejerciendo 160 Newtons de presión real. Es un crecimiento geométrico. ¿Y por qué no hacemos esto para todo? Porque mientras la fuerza sube, el recorrido del gatillo o mango se vuelve eterno; estamos intercambiando espacio por potencia bruta.
El fulcro móvil y la pérdida de la ingenuidad
A diferencia de un balancín de parque, donde todo es estático y predecible, los sistemas compuestos suelen jugar con puntos de apoyo que se desplazan o que están integrados en mangos articulados. Seamos claros: la mayoría de la gente confunde una palanca doble con una compuesta. Unas tijeras de cocina normales son solo dos palancas simples compartiendo un eje. Pero un cortafríos de alta resistencia tiene articulaciones extra que crean ese sistema de "cascada" de energía. Eso lo cambia todo cuando el material que intentas cortar es un cable de acero de 5 milímetros.
Desarrollo técnico: El cortauñas como el rey de la eficiencia doméstica
Analicemos el objeto que todos tenemos en el cajón del baño. ¿Cuál es un ejemplo de palanca compuesta? El cortauñas es el sospechoso habitual número uno porque combina dos géneros distintos de palancas en un espacio de apenas 6 centímetros. Tenemos un brazo superior que presionamos con el pulgar, el cual actúa como una palanca de segunda clase, y este a su vez presiona las dos hojas metálicas que funcionan como una estructura de tercera clase invertida. Es una arquitectura magistral que permite que una presión mínima de unos pocos gramos se transforme en una presión de corte capaz de separar láminas de tejido endurecido sin esfuerzo aparente.
El baile de las tres dimensiones y el perno central
El perno que mantiene todo unido no es solo un eje, es el transmisor del torque. Cuando giras la palanca superior para ponerla en posición de uso, estás preparando el primer eslabón de la cadena. La distancia desde donde pones el dedo hasta el perno es significativamente mayor que la distancia del perno al punto donde este presiona la lámina inferior. Aquí es donde se gana la primera batalla contra la física. Pero hay un matiz que contradice la sabiduría convencional: no es la palanca de arriba la que corta, sino la deformación controlada de las dos láminas aceradas lo que concentra la energía en el filo.
Cifras que demuestran la magia del diseño
Hablemos de números reales para que veas que esto no es teoría abstracta. En un modelo estándar, la palanca superior suele ofrecer una ventaja de 3 a 1. Al interactuar con el cuerpo del cortauñas, que añade otra proporción de 2.5 a 1, obtenemos una ventaja mecánica total de 7.5. Esto significa que si aplicas una fuerza de 15 Newtons con los dedos, las cuchillas están recibiendo más de 110 Newtons. ¿Te imaginas intentar cortar una uña simplemente apretando las dos hojas con los dedos sin el mango superior? Sería una tarea frustrante y probablemente dolorosa.
La cizalla industrial y la fuerza que dobla el hierro
Si elevamos la apuesta hacia el taller mecánico, nos encontramos con la cizalla para pernos. Aquí la palanca compuesta muestra su cara más agresiva y necesaria. Estamos lejos de la delicadeza del aseo personal; aquí hablamos de masticar pernos de grado 8. El diseño utiliza mangos largos que alimentan un conjunto de placas de unión articuladas. Estas placas reducen el movimiento masivo de tus brazos a un desplazamiento de apenas un par de milímetros en las mandíbulas de acero endurecido. Es pura potencia concentrada.
La relación entre el pivote y la mandíbula
En estas herramientas, el diseño suele buscar una ventaja mecánica que puede superar fácilmente el ratio de 20 a 1 o incluso 30 a 1. Eso explica por qué un operario de 70 kilos puede generar una presión de corte superior a los 2,000 Newtons con un movimiento fluido. ¿Es magia? No, es simplemente que el sistema de palanca compuesta permite que el trabajo se distribuya de tal forma que la fatiga del material sea la que ceda antes que nuestros músculos. El secreto está en la rigidez de las placas laterales, que evitan que la energía se disipe en torsiones laterales innecesarias.
Comparativa: Palancas simples frente al poder del compuesto
Mucha gente se pregunta si no sería más fácil usar una palanca simple muy larga. En teoría, sí. En la práctica, la logística lo arruina todo. Si quisieras obtener la misma fuerza que una cizalla compuesta de 60 centímetros usando una palanca simple, necesitarías un mango de casi 3 metros de largo. ¿Quién tiene espacio para eso en un taller? Nosotros, como sociedad técnica, hemos optado por la complejidad mecánica para salvar el espacio físico. La palanca compuesta es la victoria del ingenio sobre el volumen bruto.
La eficiencia perdida en la fricción
Pero no todo es color de rosa en el mundo de los sistemas encadenados. Cada vez que añades un perno, un eje o una articulación para crear una palanca compuesta, introduces un enemigo silencioso: la fricción. En un sistema de palanca simple, la pérdida de energía es casi nula, quizá un 1% o 2%. En una configuración compuesta pesada, puedes llegar a perder hasta un 15% de tu esfuerzo solo en el calor generado por las piezas rozando entre sí. Yo mismo he visto herramientas mal lubricadas donde tienes que luchar más contra el óxido de las articulaciones que contra el objeto que quieres romper. Aquí es donde el mantenimiento se vuelve el protagonista olvidado de la física clásica.
Mitos y despropósitos: Lo que crees saber sobre la palanca compuesta es mentira
El problema es que nuestra intuición nos engaña sistemáticamente cuando observamos una herramienta de mano. Pensamos que la fuerza se multiplica de forma lineal, como si los metales fueran rígidos e imperturbables. ¿Crees que un cortapernos de 600 mm entrega toda su potencia sin pérdidas? Te equivocas de cabo a rabo. La fricción en los ejes secundarios devora entre un 5% y un 12% de la ventaja teórica antes de que el filo toque el acero. Pero, ¿quién se detiene a calcular el coeficiente de rozamiento cuando intenta romper un candado en una emergencia?
La confusión entre palanca simple y sistema articulado
A menudo escuchamos a supuestos expertos decir que una pinza de presión es solo una palanca de primer grado más larga. Mentira. Una palanca simple tiene un único fulcro; un ejemplo de palanca compuesta real utiliza una cascada de puntos de apoyo donde el brazo de salida de la primera se convierte, sin anestesia, en el brazo de entrada de la segunda. Si no hay una transferencia de torque secuencial, solo tienes un trozo de hierro largo y poco eficiente. Es la diferencia entre empujar una pared o usar un gato hidráulico para mover un edificio.
La trampa del recorrido infinito
Seamos claros: la física es una amante tacaña que no regala nada. Existe la idea falsa de que puedes multiplicar la fuerza infinitamente añadiendo eslabones. Falso. Cada articulación añade juego mecánico y deformación elástica. En un sistema de tres niveles, el desplazamiento necesario en el mango para cerrar las mandíbulas apenas 2 milímetros puede obligarte a mover las manos más de 30 centímetros. Y si el material del mango no es una aleación de cromo-vanadio de alta densidad, la energía se gastará en doblar la herramienta en lugar de realizar el trabajo. ¿Te parece eficiente? A nosotros tampoco, salvo que busques un entrenamiento de bíceps involuntario.
El secreto del ángulo crítico: Lo que los fabricantes no te cuentan
Existe un momento efímero, casi místico, en el funcionamiento de estas máquinas. Se llama el punto de máxima colinealidad. Cuando los brazos de una palanca compuesta están a punto de alinearse totalmente, la ventaja mecánica tiende teóricamente al infinito. Es el principio que permite que unas cizallas de aviación corten láminas de acero galvanizado de 1.2 mm como si fueran mantequilla tibia. Pero si el diseño falla por apenas medio grado, la herramienta se bloquea o escupe el material hacia afuera con una violencia peligrosa.
El mantenimiento como factor de torque
¿Alguna vez has sentido que tus alicates de corte compuesto se vuelven "pesados"? No es que te estés haciendo viejo. La micro-oxidación en los pernos de unión altera la geometría del movimiento. Un ejemplo de palanca compuesta mal lubricado puede requerir hasta un 25% más de esfuerzo manual para vencer la resistencia interna de sus propias piezas móviles. Un consejo de profesional que nadie sigue: usa aceite de base sintética con partículas de teflón en cada punto de giro. Esto no es estética; es termodinámica aplicada para evitar que tus tendones paguen el precio de la negligencia.
Preguntas Frecuentes sobre Sistemas Compuestos
¿Por qué los cortapernos tienen tantos tornillos y ejes?
Cada eje representa un fulcro intermedio que reconfigura la ventaja mecánica total del dispositivo. En un modelo estándar de 24 pulgadas, el primer par de brazos reduce la distancia recorrida para aumentar el torque inicial, mientras que el segundo juego de cuchillas aplica una presión final que supera los 4000 kg por centímetro cuadrado. No es por decorar la herramienta, sino para permitir que un humano promedio genere fuerzas industriales sin ayuda externa. La complejidad estructural es el precio de la potencia pura.
¿Es un cortaúñas realmente un ejemplo de palanca compuesta?
Absolutamente, y es probablemente el más ingenioso que guardas en el cajón del baño. Combina una palanca de segundo grado (el brazo que presionas) con una palanca de tercer grado (las pinzas que cortan), logrando una compresión sorprendente en un espacio de apenas 6 centímetros. Pero fíjate bien: si el poste central se desgasta, el sistema colapsa y la palanca deja de ser compuesta para ser simplemente un estorbo metálico. Es una lección de ingeniería compacta que despreciamos cada mañana.
¿Podría un sistema compuesto levantar un coche con una mano?
Teóricamente sí, pero la longitud de los brazos de entrada sería tan ridícula que el dispositivo resultaría impracticable en este planeta. Para elevar 1500 kg aplicando solo 10 kg de fuerza manual, necesitarías una serie de palancas conectadas que recorrieran una distancia vertical enorme para apenas despegar el neumático del suelo. La ley de conservación de la energía no se rompe; simplemente se disfraza de ingenio mecánico para engañar a nuestros sentidos. La ventaja mecánica es una herramienta, no una magia que anula el esfuerzo total.
Síntesis comprometida: El triunfo de la mecánica sobre la fuerza bruta
Basta de romanticismos sobre la fuerza física bruta porque la realidad es mucho más elegante y fría. El ejemplo de palanca compuesta no es un accesorio, es el pilar que sostiene nuestra capacidad de manipular el entorno físico sin ser gigantes. Nos negamos a aceptar que una herramienta simple sea suficiente; exigimos la sofisticación de las articulaciones múltiples para superar nuestras limitaciones biológicas. Quien prefiera una palanca de un solo punto en pleno siglo XXI, simplemente no ha entendido que la inteligencia se mide en Newtons ganados al destino. La palanca compuesta es, en última instancia, la victoria definitiva de la geometría contra la resistencia de la materia. O usas la física a tu favor, o dejas que el acero te gane la partida.
