Más allá de Arquímedes: El mapa real de la palanca
La mayoría recordamos esa frase manoseada sobre mover el mundo si nos daban un punto de apoyo, pero la realidad técnica es bastante menos poética y mucho más fascinante. ¿Donde se encuentra una palanca? no es una pregunta geográfica, sino funcional. Una palanca es, en su esencia más pura, una barra rígida que oscila sobre un fulcro para vencer una resistencia aplicando una fuerza. Pero, sinceramente, esa definición de libro de texto me aburre soberanamente porque no hace justicia a la ubicuidad del invento. Aquí es donde se complica la cosa para el ojo no entrenado: a veces el punto de apoyo está en un extremo, otras veces la fuerza se aplica en el medio, y eso lo cambia todo a nivel de eficiencia y propósito.

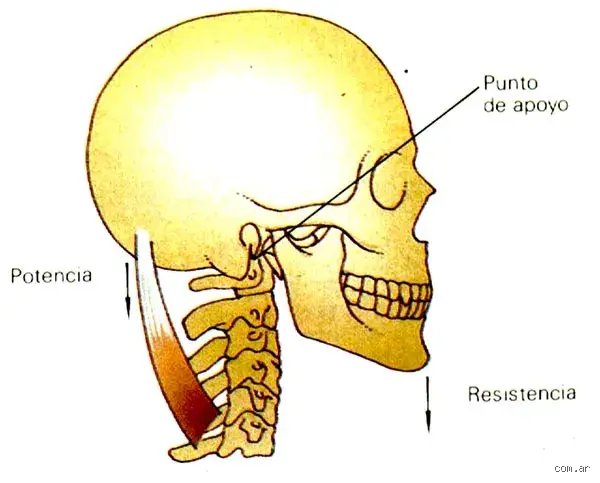

El cuerpo humano como catálogo de palancas vivientes
Yo sostengo que el mejor lugar para buscar no es una ferretería, sino el espejo. Nuestro esqueleto es un despliegue masivo de ingeniería mecánica donde los huesos actúan como barras y las articulaciones como fulcros. Cuando te pones de puntillas para alcanzar ese bote de café en el estante de arriba, estás activando una palanca de segunda clase con una precisión asombrosa. Pero, y aquí viene el matiz que contradice la sabiduría convencional, solemos pensar que estas estructuras están diseñadas para la fuerza bruta cuando, en realidad, la mayoría de nuestras palancas biológicas están optimizadas para la velocidad del movimiento (sacrificando potencia en el camino). El codo, por ejemplo, es una palanca de tercera clase donde el bíceps debe realizar un esfuerzo inmenso solo para levantar una mancuerna de 5 kilogramos, debido a que el punto de inserción del músculo está muy cerca de la articulación.
La omnipresencia en el entorno doméstico cotidiano
Si echamos un vistazo a la cocina, el inventario es abrumador. Un abrelatas, unas tijeras de podar el jardín o el simple mango de una puerta son ejemplos directos de cómo gestionamos la física sin pensar. El brazo de una balanza de cocina o el pedal de un cubo de basura son recordatorios constantes de que la palanca no es una reliquia, sino un componente activo. ¿Sabías que un cascanueces estándar multiplica tu fuerza por un factor de hasta 4 o 5 dependiendo de la longitud de sus mangos? Es física elemental disfrazada de utensilio, permitiéndote romper una cáscara que requeriría unos 300 Newtons de fuerza con un simple apretón de mano.
Arquitectura de la fuerza: El desarrollo técnico del fulcro
Para entender ¿donde se encuentra una palanca? con rigor, debemos diseccionar sus tres componentes: la potencia (donde tú pones el músculo), la resistencia (el peso que quieres mover) y el punto de apoyo. La magia ocurre en la distancia. Si la distancia desde el fulcro a la potencia es de 2 metros y la distancia a la resistencia es de solo 0.5 metros, has creado una ventaja mecánica de 4 a 1. Pero no te engañes, la naturaleza no regala nada; lo que ganas en fuerza lo pierdes en recorrido. Es un intercambio comercial de energía donde el espacio es la moneda de cambio.
La palanca de primer grado: El equilibrio del balancín
Este es el diseño clásico, el de los parques infantiles. El fulcro se sitúa entre la fuerza y la carga. Las tijeras son el ejemplo más cotidiano de este sistema doble. Al cortar un cartón grueso, instintivamente acercas el material lo más posible al eje de giro (el tornillo central). ¿Por qué? Porque al reducir la distancia de la resistencia al fulcro, aumentas tu ventaja mecánica de forma exponencial. Es un truco de taller que todos conocemos pero pocos explicamos con números. Si el tornillo está a 2 centímetros de la cuchilla y tus dedos a 10 centímetros, estás quintuplicando tu presión manual de forma instantánea.
El poder de la palanca de segundo grado
Aquí es donde la carga se encuentra entre el apoyo y la fuerza. El ejemplo rey es la carretilla. Gracias a esta disposición, puedes mover sacos de cemento de 80 kilogramos que jamás podrías cargar a pulso. Al colocar el peso cerca de la rueda (el fulcro) y levantar desde los mangos largos, trasladas la mayor parte del esfuerzo al suelo. Seamos claros, sin esta configuración específica, la construcción de las pirámides o de cualquier catedral gótica habría sido una pesadilla logística imposible de costear en términos de vidas humanas. Estamos lejos de eso hoy con las grúas hidráulicas, pero el principio básico en el extremo del brazo de la grúa sigue siendo exactamente el mismo.
La sutileza de la palanca de tercera clase
Esta es la menos intuitiva porque no sirve para ganar fuerza, sino para ganar distancia o velocidad. La fuerza se aplica entre el fulcro y la carga. Piensa en unas pinzas de depilar o en una caña de pescar de 3 metros de largo. El pescador mueve el mango apenas unos centímetros, pero la punta de la caña recorre metros en una fracción de segundo. Es el diseño preferido de la evolución para nuestros miembros superiores. Sacrificamos la capacidad de levantar toneladas a cambio de la finura de poder lanzar una piedra o pintar un cuadro con movimientos rápidos y fluidos.
Ingeniería pesada y mecanismos de precisión
Cuando nos movemos al ámbito industrial, la pregunta de ¿donde se encuentra una palanca? encuentra respuestas en sistemas que soportan presiones de miles de atmósferas. En los frenos de un camión de 18 ruedas, el pedal que pisa el conductor es solo el inicio de una cadena de palancas y pistones que deben detener una masa de 40 toneladas. Aquí la precisión no es un lujo, es una cuestión de supervivencia. La palanca actúa como un multiplicador de par que permite que un ser humano controle una fuerza de frenado de aproximadamente 15.000 Newtons con un movimiento de tobillo de apenas 10 centímetros.
El papel de las palancas en la relojería y micromecánica
No todo es fuerza bruta y carretillas de obra. En el interior de un reloj mecánico de alta gama, existen palancas tan pequeñas que apenas son visibles sin una lupa de aumento de 10x. El áncora de un escape suizo es una palanca diminuta que transforma el movimiento circular de los engranajes en el latido rítmico que escuchamos. En estos dispositivos, el punto de apoyo debe tener una fricción mínima, a menudo utilizando rubíes sintéticos para evitar el desgaste. Es fascinante cómo el mismo principio que usó el hombre prehistórico para mover una roca de 200 kilos se miniaturiza para medir el tiempo con un error de menos de 2 segundos al día.
Maquinaria de construcción y excavación
Si observas una excavadora hidráulica moderna, verás que es, básicamente, una serie de palancas articuladas. El brazo principal, el balancín y la cuchara funcionan como un sistema compuesto. Los cilindros hidráulicos aplican fuerzas masivas de hasta 500 kiloNewtons, pero el diseño de las articulaciones es lo que permite que esa potencia se traduzca en un movimiento de excavación fluido. Admitamos que, aunque la hidráulica hace el trabajo pesado, la geometría del brazo es la que decide si la máquina puede levantar 10 toneladas o si se volcará al intentar mover 5 por culpa de un brazo de palanca mal calculado.
Sistemas comparativos: ¿Existen alternativas a la palanca?
A menudo se confunde la palanca con otros mecanismos simples, pero su eficiencia es difícil de igualar en situaciones de espacio reducido. ¿Podríamos usar poleas para todo? Quizás, pero las poleas requieren cuerdas, cables y un recorrido mucho más largo para lograr el mismo efecto. Una palanca es rígida, inmediata y, sobre todo, no se enreda. En la aviación antigua, los controles de vuelo estaban conectados directamente a las superficies de mando (alerones y timones) mediante cables y, sí, palancas de reenvío que permitían al piloto sentir la resistencia del aire en sus manos.
Palancas frente a engranajes y poleas
Mientras que un engranaje es excelente para mantener una transmisión de fuerza continua en 360 grados, la palanca gana por goleada cuando necesitamos un movimiento alternativo o una liberación rápida de energía. Un arco de caza es, técnicamente, un par de palancas flexibles unidas por una cuerda. Al tensar la cuerda, almacenas energía elástica que se libera de forma explosiva. Un sistema de engranajes para disparar una flecha sería absurdamente complejo y pesado. La palanca ofrece esa simplicidad elegante que los ingenieros llaman robustez, y es ahí donde reside su verdadera ventaja competitiva frente a soluciones más modernas pero frágiles.
La transición a la electrónica: ¿Estamos matando la palanca?
Muchos creen que con la llegada del "fly-by-wire" y los sensores táctiles, la palanca está condenada a la extinción. Pero se equivocan. Incluso en los mandos de una consola de videojuegos de última generación, los "joysticks" analógicos son pequeñas palancas de tercera clase que envían información de posición mediante potenciómetros. La interfaz física entre el humano y la máquina sigue necesitando ese componente mecánico porque nuestra anatomía está diseñada para interactuar con palancas. Pero la verdadera ironía es que, aunque el control sea digital, el actuador final que mueve el alerón del avión o la válvula de una central nuclear sigue siendo, en última instancia, una pieza de metal que pivota sobre un punto de apoyo para vencer una resistencia masiva.
Errores comunes o ideas falsas sobre la ubicación de las palancas
A menudo creemos que para que algo sea considerado una palanca debe parecerse a una vara de metal o al balancín de un parque infantil. El problema es que esta visión tan estrecha nos impide ver la física real que ocurre frente a nuestros ojos. Una palanca no es un objeto, sino una función mecánica. ¿Dónde se encuentra una palanca? Pues, muchas veces, donde menos te lo esperas, como en la mandíbula humana o en el pedal de un freno.
La confusión del punto de apoyo invisible
Muchos suponen que el fulcro siempre es un eje físico, un tornillo o una bisagra visible. Pero esto es un error de bulto. En el remo de una embarcación, por ejemplo, el punto de apoyo no es el remo en sí, sino el agua. Es un punto de apoyo fluido y momentáneo. Resulta fascinante cómo la mente intenta buscar estructuras sólidas cuando la presión de los fluidos ya está ejerciendo esa función técnica. Pero así somos los humanos, buscamos la rigidez incluso en el caos líquido.
El mito de la ganancia gratuita
Existe la idea de que una palanca "crea" energía. Seamos claros: la energía no aparece por arte de magia bajo la palanca de un gato hidráulico. Lo que ocurre es una transferencia. Si mueves una carga de 500 kilogramos con el dedo, es porque has tenido que desplazar ese dedo una distancia diez veces superior a la que se ha movido el objeto. No hay almuerzo gratis en la termodinámica. Salvo que ignores las leyes de Newton, siempre pagarás en distancia lo que ahorras en esfuerzo muscular.
La palanca biológica: El secreto de tu propia anatomía
Casi nadie se detiene a pensar que camina gracias a una serie de palancas de tercera clase distribuidas por todo el esqueleto. En estas configuraciones, la fuerza se aplica entre el punto de apoyo y la carga. Es la menos eficiente desde el punto de vista del ahorro de fuerza bruta, pero es la reina de la velocidad y el rango de movimiento. Tu bíceps se inserta a escasos milímetros de la articulación del codo, lo que genera una palanca corta pero extremadamente rápida. ¿Dónde se encuentra una palanca? Mueve tu brazo ahora mismo y la sentirás crujir.
El consejo del experto: El torque es el rey
Si alguna vez te encuentras intentando aflojar una tuerca rebelde en un neumático, no empujes con más rabia. El secreto no es tu fuerza, sino el vector. Alarga el brazo de potencia. Al usar una extensión de apenas 50 centímetros, duplicas la capacidad de rotación sin sudar una gota extra. (Incluso un tubo de metal viejo sirve para este propósito). La inteligencia técnica siempre derrota a la testosterona mal aplicada en el taller.
Preguntas Frecuentes sobre la ubicación de palancas
¿Existen palancas en el interior de un microchip?
Aunque parezca contraintuitivo por la escala nanométrica, los sistemas microelectromecánicos (MEMS) utilizan interruptores que funcionan bajo principios de palanca física. Estos componentes tienen dimensiones de apenas unos pocos micrómetros y se activan mediante impulsos electrostáticos. Se estima que un procesador moderno puede contener estructuras móviles que actúan como interruptores de palanca diminutos para gestionar señales de radiofrecuencia. La precisión aquí es tal que el margen de error se mide en millonésimas de milímetro. Es la evolución definitiva de la herramienta de Arquímedes llevada al corazón de la tecnología digital actual.
¿Es cierto que un cortaúñas contiene tres palancas diferentes?
Este pequeño utensilio doméstico es una obra maestra de la ingeniería compuesta que combina dos palancas de tercer género y una de segundo género. Cuando presionas el mango superior, aplicas una fuerza que se multiplica a través de un eje central para cerrar las hojas de corte. La ventaja mecánica de un cortaúñas estándar suele oscilar entre 5 a 1 y 10 a 1 dependiendo del modelo. Gracias a esta configuración, los 2 kilogramos de presión que ejerce tu pulgar se transforman en casi 20 kilogramos en el borde de la cuchilla. Por eso logras cortar una superficie tan dura con un movimiento aparentemente insignificante.
¿Dónde se encuentra una palanca dentro de un piano de cola?
El mecanismo de un piano es una selva de palancas de madera y fieltro diseñadas para transformar la pulsación lenta de un dedo en el golpe veloz de un macillo. Cada tecla es una palanca de primer grado que, al ser accionada, activa el sistema de escape que lanza el martillo hacia la cuerda. Un piano de cola profesional tiene 88 teclas, lo que significa que hay al menos 88 sistemas complejos funcionando en sincronía total. La velocidad del macillo puede llegar a ser 4 veces superior a la velocidad con la que bajas la tecla. Sin esta multiplicación de movimiento, la expresividad musical tal como la conocemos sería físicamente imposible.
Sintesis comprometida sobre la omnipresencia de la palanca
Basta ya de mirar las herramientas como objetos inertes y empecemos a verlas como extensiones de nuestra propia voluntad física. ¿Dónde se encuentra una palanca? Está en la pinza de hielo, en el remo, en tu cuello y en el pedal que acelera tu coche cada mañana. Nos pasamos la vida manipulando el universo a través de fulcros y brazos de potencia sin mostrar el más mínimo respeto por la elegancia de la física simple. La realidad es que somos seres dependientes de la ventaja mecánica para sobrevivir en un entorno hostil. Si mañana desaparecieran las palancas del mundo, volveríamos a la edad de piedra en menos de un segundo porque nuestra fuerza biológica es ridícula. Al final, somos lo que somos gracias a que aprendimos a engañar al peso de las cosas mediante un punto de apoyo bien colocado.
