Arquitectura del esfuerzo: ¿Qué define realmente a una palanca?
Antes de entrar en el barro técnico, hay que entender que una palanca es, básicamente, una barra rígida que pivota sobre un punto fijo llamado fulcro. Pero aquí es donde se complica la cosa para muchos porque no todas las palancas sirven para lo mismo ni se configuran de igual manera. La física clásica nos dice que estas máquinas simples se clasifican según la posición relativa del punto de apoyo, el lugar donde aplicamos la fuerza (potencia) y el punto donde se encuentra la resistencia (carga). Y es que la naturaleza no regala nada; si ganas fuerza, pierdes distancia. Es una ley inamovible que rige desde la construcción de las pirámides hasta el diseño de los frenos de un coche de Fórmula 1 moderno. Muchos creen que la palanca es un invento humano, pero yo sostengo que es una propiedad intrínseca de la materia que nosotros solo hemos aprendido a etiquetar y usar a nuestro favor. ¿Acaso no es fascinante que un simple palo apoyado en una piedra pueda mover una roca de 500 kilogramos que diez hombres no podrían ni desplazar un centímetro?
Los tres mosqueteros de la estática
Para no perdernos en el camino, debemos identificar los tres componentes que dictan la jerarquía de estas máquinas. Primero tenemos el fulcro, que es el eje sobre el que todo gira. Segundo, aparece la potencia, que es esa energía o esfuerzo que nosotros, o un motor, inyectamos al sistema para generar movimiento. Por último, nos topamos con la resistencia, que es ese peso o fuerza que se opone a nuestro deseo de cambio. Pero no te equivoques pensando que esto es lineal. La ventaja mecánica, ese número que nos dice cuánto se multiplica nuestra fuerza, depende totalmente de la distancia entre estos puntos. Si el fulcro está cerca de la carga, te sientes como un titán; si está lejos, prepárate para sudar tinta. Estamos ante un juego de equilibrios donde un centímetro de diferencia en la ubicación del apoyo puede significar el éxito o el fracaso total de una operación de rescate o de un montaje industrial complejo.
Ejemplo de palanca de clase 1: El equilibrio perfecto del balancín

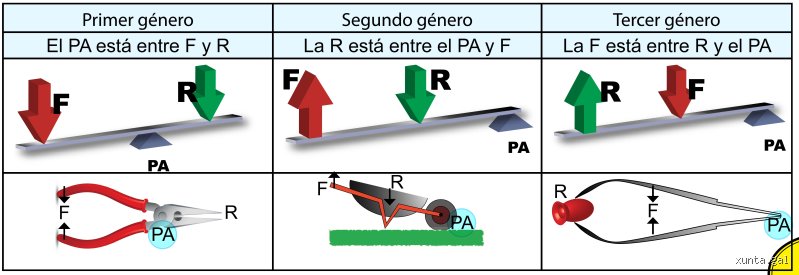

¿Cuál es un ejemplo de palanca de clase 1, clase 2 y clase 3? Empecemos por la primera, la más intuitiva y la que todos hemos probado alguna vez en la infancia. En la palanca de primer grado, el fulcro se sitúa entre la potencia y la resistencia. El ejemplo clásico es el balancín de un parque infantil, donde el eje central permite que un niño suba mientras el otro baja. Pero eso lo cambia todo cuando llevamos el concepto a la herramienta profesional. Unas tijeras son, en esencia, dos palancas de clase 1 trabajando en tándem, donde el tornillo central hace de fulcro absoluto. Aquí la clave es que podemos invertir la dirección de la fuerza: empujas hacia abajo en un extremo y el objeto en el otro extremo sube. Es la única de las tres clases que permite esta versatilidad de cambio de sentido, lo que la hace indispensable en mecanismos de precisión. Pero ojo, porque si el fulcro no está exactamente en el centro, la ganancia de fuerza cambia drásticamente respecto a la velocidad de movimiento.
La anatomía del primer grado
Si analizamos un alicate, veremos que los mangos son mucho más largos que las mordazas. Esto no es estético, sino puramente funcional. Al aplicar una potencia moderada en los extremos largos, el fulcro (la articulación del alicate) traslada una presión enorme a las puntas cortas. Eso permite cortar un cable de acero con un esfuerzo manual que apenas supera los 15 kilogramos de presión. Sin embargo, hay un matiz que contradice la sabiduría convencional de que más largo siempre es mejor. Si haces el mango demasiado largo, pierdes el control fino del movimiento y la herramienta se vuelve inmanejable para tareas delicadas. Pero es que la física es caprichosa y nos obliga a elegir entre potencia bruta y recorrido quirúrgico. Un ejemplo biológico de esto es la articulación atlanto-occipital de nuestro cuello (donde la cabeza se une a la columna), donde el peso de la cara se equilibra con los músculos de la nuca sobre el fulcro de las vértebras. Increíble, ¿verdad?
Vectores en conflicto
En este tipo de sistemas, la suma de momentos debe ser cero para que haya equilibrio estático. Si aplicas una fuerza de 10 Newtons a 2 metros del fulcro, podrías levantar una carga de 20 Newtons que esté a solo 1 metro del mismo punto de apoyo. Pero estamos lejos de eso en la vida real porque siempre hay fricción y pérdidas de energía por deformación del material. El diseño industrial moderno gasta millones de euros al año intentando que ese fulcro sea lo más eficiente posible, reduciendo el rozamiento a niveles casi imperceptibles. Porque al final del día, una palanca de clase 1 mal diseñada es simplemente un gasto inútil de metal que no cumple su promesa de ahorro energético.
Ejemplo de palanca de clase 2: La fuerza bruta de la carretilla
Cuando la resistencia se coloca entre el fulcro y la potencia, entramos en el territorio de la clase 2. Aquí es donde realmente empezamos a sentirnos poderosos. El ejemplo más puro es la carretilla de obra, donde la rueda es el fulcro, la carga pesada está en el cajón central y nuestras manos aplican la potencia en los mangos elevados. En este esquema, siempre, absolutamente siempre, la potencia es menor que la carga. Esto significa que siempre ganamos fuerza, aunque tengamos que recorrer una distancia mayor con los brazos para elevar el peso. Es una trampa mecánica legal que nos permite mover 100 kilogramos de arena como si fueran apenas 30. Pero esto tiene un precio: la maniobrabilidad se reduce drásticamente en comparación con los sistemas de primer grado. Si alguna vez has intentado girar una carretilla cargada hasta los topes en un espacio estrecho, sabrás exactamente a qué me refiero.
El cascanueces y la ventaja mecánica
Otro ejemplo brillante es el cascanueces. Al colocar la nuez (resistencia) cerca de la bisagra (fulcro) y apretar desde los extremos de los brazos, multiplicamos la fuerza de nuestra mano hasta que la cáscara cede. Es pura matemática aplicada a la gastronomía. En este caso, la distancia entre la carga y el apoyo es mínima, lo que maximiza la ventaja mecánica. Yo opino que la palanca de clase 2 es la más honesta de todas; no intenta ser equilibrada ni ágil, solo busca que el trabajo pesado sea posible para un ser humano promedio. Pero a pesar de su simplicidad, requiere una estructura rígida muy resistente, ya que todo el peso recae sobre el fulcro y la propia barra, lo que puede provocar fallos catastróficos por fatiga de material si no se calcula bien el grosor del metal.
Comparativa estratégica: ¿Por qué no usar siempre la clase 2?
Si la palanca de clase 2 es tan eficiente para multiplicar fuerza, podrías preguntarte por qué narices usamos las otras. La respuesta corta es el espacio y el rango de movimiento. Una palanca de clase 1 te permite cambiar la dirección de la fuerza, algo que la clase 2 no puede hacer. Además, la clase 3, que veremos más adelante, prioriza la velocidad sobre la fuerza, algo vital en actividades como el deporte o la caza. En un entorno industrial, elegir entre una configuración u otra no es un capricho del diseñador, sino una necesidad dictada por el entorno de trabajo. ¿Acaso pondrías una carretilla para extraer un clavo de una tabla? No, usarías un martillo, que funciona como clase 1, porque necesitas ese cambio de ángulo que solo el fulcro intermedio proporciona. Pero sigamos analizando, porque las diferencias no terminan en la simple posición de los puntos, sino en cómo el cuerpo humano se adapta a cada una de ellas para sobrevivir.
La paradoja de la eficiencia
A veces, lo que parece más eficiente sobre el papel es un desastre en la práctica. Las palancas de clase 2 son excelentes para cargas lineales, pero fallan cuando se requiere una respuesta rápida. Imagine por un segundo que sus piernas funcionaran exclusivamente bajo el principio de la carretilla; seríamos capaces de cargar pesos inmensos, pero caminaríamos a paso de tortuga. La biomecánica ha optado por un sistema mixto donde diferentes palancas interactúan para ofrecernos una combinación de fuerza y velocidad. Es este equilibrio precario el que nos permite correr un maratón o levantar una mochila pesada sin que nuestras articulaciones exploten por la presión interna. Pero, seamos sinceros, la mayoría de la gente no se para a pensar en esto hasta que le duele el codo o la espalda tras un mal movimiento.
Errores comunes o ideas falsas: no todo lo que pivota es simple
Creer que las máquinas simples son un juego de niños es el primer tropiezo. El problema es que nuestra intuición geométrica suele fallar cuando las fuerzas se camuflan bajo diseños industriales complejos o herramientas cotidianas. Muchos asumen que el fulcro debe ser un punto estático y visible, como el eje de unas tijeras, pero la realidad física es mucho más caprichosa. ¿Y si te dijera que tu propio antebrazo es una palanca de tercera clase donde el punto de apoyo es una articulación esferoide casi invisible bajo la dermis? Pero claro, preferimos pensar en barras de metal rígidas porque lo invisible asusta a la lógica convencional.
La confusión del fulcro desplazado
Un error garrafal ocurre al analizar la palanca de clase 2. La gente tiende a ubicar la carga siempre en el extremo, olvidando que la ventaja mecánica, que suele ser mayor a 1.0 en estos casos, depende estrictamente de que la resistencia esté situada entre el apoyo y la potencia. Si mueves la carga fuera de ese intervalo, acabas de mutar el sistema sin darte cuenta. La física no perdona los descuidos geométricos. Un cascanueces no funciona por magia, sino porque el eje está en un extremo, permitiendo que apliquemos una fuerza menor para vencer la dureza de la cáscara situada a pocos milímetros del pivote. Salvo que seas un superhéroe, intentar romper una nuez aplicando fuerza cerca del eje es una derrota garantizada por la ley de momentos.
El mito de la pérdida de energía
Existe la idea falsa de que una palanca de clase 3 es ineficiente porque requiere más fuerza de la que levanta. ¡Qué perspectiva tan miope\! Seamos claros: en esta configuración sacrificamos magnitud de fuerza para ganar una velocidad terminal asombrosa. Cuando un pescador usa su caña, el punto de potencia está entre su cuerpo y el pez. Sí, hace más esfuerzo del que pesa la presa (a veces un factor de 5 a 1), pero logra que el extremo de la caña recorra una distancia inmensa en milisegundos. Sin esta supuesta ineficiencia, el deporte y la biomecánica serían un desierto de movimientos lentos y torpes. (A veces lo ineficiente es, precisamente, lo más efectivo para la supervivencia).
Aspecto poco conocido o consejo experto: la ley del 5%
Si quieres dominar el análisis de sistemas mecánicos, olvida los libros de texto por un segundo. El verdadero secreto de un ingeniero veterano reside en la deformación elástica de los materiales. En una palanca de clase 1, como una balanza de precisión, cualquier flexión del brazo superior de apenas un 5% puede arruinar un cálculo de torque por completo. La rigidez no es una sugerencia, es un mandato termodinámico. La mayoría de los aficionados ignoran que la distancia perpendicular al vector de fuerza es lo único que importa, no la longitud total del objeto que tienes en la mano. El brazo de palanca efectivo es una entidad geométrica volátil que cambia con el ángulo de ataque.
El torque oculto en herramientas modernas
Mi consejo es que dejes de mirar la herramienta y empieces a mirar los vectores. Un remo de competición parece una simple palanca de primer grado, pero según el momento de la palada, el agua actúa como un fulcro móvil, transformando el sistema en algo híbrido. Seamos honestos, la clasificación de las palancas es una taxonomía pedagógica, no una jaula inamovible. Si aplicas la fuerza en un ángulo de 45 grados en lugar de 90, estás desperdiciando aproximadamente el 29% de tu capacidad de trabajo según la función seno. Y esto es algo que ni los manuales de bricolaje suelen mencionar por miedo a espantar al comprador promedio con trigonometría básica.
Preguntas Frecuentes
¿Cuál es el ejemplo más puro de una palanca de clase 1 en el cuerpo humano?
El ejemplo técnico más preciso se encuentra en la articulación atlanto-occipital, que permite el movimiento de la cabeza. Aquí, el fulcro es la columna vertebral, la carga es el peso del cráneo que tiende a caer hacia adelante, y la potencia la ejercen los músculos extensores del cuello. Es un sistema equilibrado donde el brazo de potencia suele ser corto, lo que nos obliga a mantener una tensión constante. Sin este mecanismo, tu cabeza colapsaría sobre tu pecho con una fuerza constante de varios Newtons. La estabilidad craneal depende de este equilibrio de fuerzas opuestas en un eje central preciso.
¿Por qué una carretilla se considera siempre de clase 2?
La carretilla es el arquetipo de la ventaja mecánica porque el centro de gravedad de la carga se ubica invariablemente entre la rueda y el operario. Al levantar los mangos, aplicas una fuerza ascendente que se multiplica gracias a la distancia respecto al eje de la rueda, que actúa como fulcro. Si la carga pesa 100 kilogramos, el usuario puede sentir solo una fracción de ese peso, dependiendo de qué tan cerca de la rueda esté el material. Porque mover el peso hacia el frente reduce el esfuerzo necesario de forma drástica y medible. Es la ingeniería de la comodidad aplicada al trabajo pesado desde hace siglos.
¿Cómo identificar rápidamente una palanca de clase 3 en la cocina?
Unas pinzas para servir ensalada o hielo son el ejemplo cotidiano más irrefutable de esta categoría. El pivote está en la unión trasera, tu mano aplica la presión en el medio y el alimento es sostenido en el extremo distal. Aquí no buscas multiplicar la fuerza, ya que una aceituna no ofrece resistencia, sino ganar precisión y alcance higiénico. La distancia desde el apoyo hasta tus dedos es menor que la distancia hasta el objeto. El control motor fino predomina sobre la capacidad de carga bruta en estas herramientas manuales.
Sintesis comprometida
Basta de romanticismo mecánico: la clasificación de las palancas es la columna vertebral de nuestra supremacía tecnológica sobre la fuerza bruta. No se trata solo de mover piedras, sino de entender que el universo nos permite hackear la realidad mediante la geometría del torque. Yo sostengo firmemente que ignorar estos principios es condenarse a la ineficiencia perpetua en un mundo que premia la optimización energética. La palanca de clase 1, clase 2 y clase 3 no son conceptos abstractos, son el lenguaje en el que está escrito el movimiento. Si no comprendes dónde está tu fulcro, siempre serás la carga y nunca la potencia. Dominar esta tríada es, en última instancia, la diferencia entre trabajar para las máquinas o hacer que las máquinas trabajen para nosotros con una precisión matemática absoluta.
