La anatomía del movimiento: más allá del palo y la piedra
Para entender qué son los diferentes tipos de palancas, primero debemos desnudarlas de su complejidad técnica y mirar sus componentes básicos con ojos de ingeniero. Tenemos el fulcro, ese punto de apoyo que a menudo ignoramos pero que sostiene todo el drama mecánico. Luego aparece la potencia, que no es más que la fuerza que tú o una máquina ejercen, y finalmente la resistencia, ese objeto obstinado que se niega a moverse sin ayuda. Lo cierto es que la distancia entre estos tres puntos determina si vas a levantar una tonelada con un dedo o si vas a terminar con un dolor de espalda épico.
El punto de apoyo como eje del universo conocido
Yo creo firmemente que el fulcro es el héroe olvidado de la mecánica clásica. Sin un punto de apoyo sólido, la palanca no es más que un palo inútil tirado en el barro. En la práctica, el fulcro puede ser cualquier cosa, desde el tornillo central de unas tijeras hasta la articulación de tu propio codo. ¿Te has detenido a pensar que tus huesos son palancas constantes? Aquí es donde se complica la narrativa tradicional, porque tendemos a ver las máquinas como algo externo, cuando en realidad somos un conjunto de palancas biológicas caminando por la calle. La eficiencia de un sistema depende de que este punto no ceda bajo la presión, algo que en la ingeniería moderna se calcula con una precisión que asustaría a los antiguos griegos.
Fuerza contra desplazamiento: el eterno dilema físico
Hay una ley universal que nadie puede saltarse, ni siquiera los genios de Silicon Valley: lo que ganas en fuerza lo pierdes en distancia. Si quieres levantar algo muy pesado con poco esfuerzo, vas a tener que mover tu brazo un trayecto larguísimo. Es un intercambio justo. Las palancas no crean energía de la nada, simplemente la redistribuyen de una manera que nos resulta ventajosa. Pero, y aquí está el matiz que contradice la sabiduría convencional, no siempre queremos más fuerza. A veces, lo que buscamos es velocidad o precisión, sacrificando esa ventaja mecánica bruta por una agilidad que de otro modo sería inalcanzable para un músculo humano.

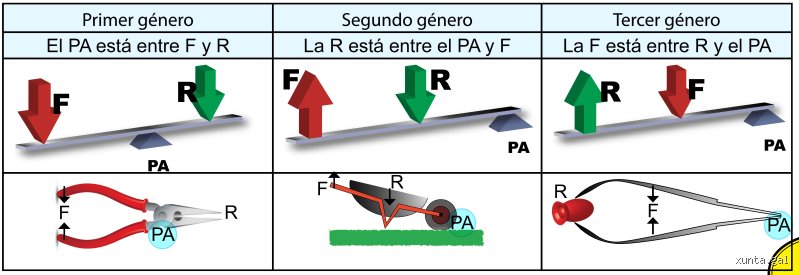

Primer grado: El equilibrio perfecto entre el esfuerzo y la carga
Cuando hablamos de los diferentes tipos de palancas, la de primer grado es la reina absoluta de la iconografía popular. Imagina un balancín en un parque infantil. El fulcro está justo en medio, con la potencia en un extremo y la resistencia en el otro. Es el diseño más intuitivo porque permite invertir la dirección de la fuerza. Tú empujas hacia abajo para que el objeto suba. Eso lo cambia todo en el mundo de la construcción y las herramientas manuales, porque nos permite usar nuestro propio peso corporal como aliado contra la gravedad. Es una ventaja mecánica directa que ha permitido mover bloques de 2.5 toneladas en obras que hoy todavía nos quitan el sueño.
Las tijeras y la balanza: ejemplos de control total
Unas tijeras comunes son, en realidad, dos palancas de primer grado trabajando en tándem para vencer la resistencia de un material. Al alejar tus dedos del tornillo central, aumentas la presión en las hojas, lo que demuestra que la longitud del brazo de potencia es la clave del éxito. En este caso, el fulcro es el eje central. Si intentas cortar un cartón grueso con la punta de la tijera, notarás que es casi imposible. Pero, ¿qué pasa si lo acercas al eje? La física hace su magia y el corte se vuelve suave. Estamos lejos de eso que algunos llaman magia; es simple cálculo de momentos donde la distancia al punto de apoyo dicta la sentencia final del esfuerzo requerido.
La ventaja mecánica variable en el primer género
Lo fascinante de este tipo es que su ventaja puede ser mayor, menor o igual a 1. Si el brazo de potencia es de 100 centímetros y el de resistencia es de 10 centímetros, estarás multiplicando tu fuerza por diez. Es una proporción matemática imbatible. Sin embargo, si decides mover el fulcro hacia tu mano, estarás perdiendo fuerza para ganar un recorrido más amplio en el otro extremo. Esto se usa en ciertos mecanismos de precisión donde mover un milímetro la palanca se traduce en un movimiento amplio y rápido del cabezal. Es un juego de geometría donde nosotros elegimos qué moneda queremos pagar para obtener el resultado deseado en el taller o la fábrica.
Segundo grado: La fuerza bruta al servicio de la carga
Entramos en el terreno de las palancas de segundo grado, donde la resistencia se sitúa entre el punto de apoyo y la potencia. Este es el territorio de la ganancia pura de fuerza. Siempre, sin excepción, la ventaja mecánica es mayor que 1. ¿Qué significa esto para el usuario común? Que siempre vas a realizar menos esfuerzo del que pesa el objeto. Es la configuración de la carretilla de toda la vida. El fulcro son las ruedas, la carga es el saco de cemento en medio y tus brazos son la potencia en los mangos. Es un diseño brillante porque nos permite transportar 150 kilos de material sin que se nos salten las costuras de los músculos.
El cascanueces y la economía del esfuerzo extremo
Si analizas un cascanueces, verás que la nuez (la resistencia) está muy cerca de la bisagra (el fulcro). Al apretar desde el extremo largo de los mangos, generas una presión interna colosal. Aquí es donde se complica la percepción sensorial, porque apenas sentimos la resistencia de la cáscara antes de que estalle. La palanca de segundo grado es la favorita de la industria pesada porque maximiza el torque aplicado sobre cargas estáticas. Pero —y esto es importante— no es una herramienta para la velocidad. Es lenta, pesada y requiere un recorrido largo de tus manos para un movimiento mínimo de la carga, algo que aceptamos con gusto cuando el objetivo es evitar una hernia discal al mover escombros.
Tercer grado: La paradoja de perder fuerza para ganar agilidad
Aquí llegamos a los diferentes tipos de palancas que más confunden a la gente: las de tercer grado. En este caso, la potencia se aplica entre el fulcro y la resistencia. Sí, lo has leído bien. Estamos aplicando la fuerza en una posición que nos pone en desventaja mecánica. ¿Por qué alguien haría algo tan aparentemente estúpido? Porque lo que buscamos no es levantar una montaña, sino mover algo con una rapidez y un alcance que las otras configuraciones no permiten. La ventaja mecánica es siempre menor que 1, lo que significa que el esfuerzo que haces es mayor que el peso que levantas. Parece un mal negocio, pero es la base de casi todo nuestro movimiento corporal.
El cuerpo humano como una máquina de tercer género
Tu bíceps es el ejemplo perfecto de este sistema. El fulcro es tu codo, la potencia es la inserción del músculo en el radio y la resistencia es esa taza de café que sostienes con la mano. Como el músculo se inserta muy cerca de la articulación, tiene que hacer una fuerza enorme para levantar un objeto ligero. Pero esa cercanía permite que un pequeño acortamiento de las fibras del bíceps se convierta en un movimiento amplio y veloz de la mano. Sin esta "ineficiencia" mecánica, seríamos seres lentos y torpes, incapaces de lanzar una piedra o atrapar una pelota al vuelo. Admitamos nuestros límites: no somos grúas, somos máquinas de velocidad diseñadas para interactuar con el entorno de forma dinámica.
Pinzas y cañas de pescar: la precisión como prioridad
Cuando usas unas pinzas de depilar, estás operando una palanca de tercer grado. Tus dedos presionan en el centro, el fulcro está en la unión trasera y la punta es la que sujeta el vello. Aquí la transmisión de movimiento fino es lo que cuenta. Si usaras una palanca de primer grado para depilarte, probablemente te arrancarías un trozo de piel por el exceso de fuerza descontrolada. La caña de pescar funciona bajo el mismo principio; tu mano derecha hace de fulcro abajo mientras la izquierda tira hacia arriba en el medio para que la punta de la caña recorra metros de distancia en una fracción de segundo. Es una elección consciente del diseño humano para dominar la distancia sobre la masa bruta.
Comparativa técnica: ¿Cuál elegir según el desafío?
No existe una palanca "mejor" que otra, sino una adecuada para cada problema físico que enfrentamos. Si comparamos los diferentes tipos de palancas, vemos que la de primer grado es la más versátil, la de segundo es la más potente y la de tercer grado es la más ágil. En un entorno industrial, podrías encontrar las tres trabajando juntas en un solo brazo robótico. Pero seamos realistas, a menudo la elección viene impuesta por el espacio disponible. No puedes poner una carretilla donde necesitas unas pinzas quirúrgicas. La ingeniería moderna se basa en entender estos compromisos espaciales para optimizar el rendimiento de cada componente metálico o plástico.
Alternativas neumáticas y el fin de la palanca rígida
A pesar de que las palancas sólidas dominan nuestra historia, hoy existen sistemas hidráulicos que emulan estas funciones sin necesidad de una barra física larga. Sin embargo, el principio del momento de fuerza sigue siendo el mismo. Un pistón hidráulico que empuja cerca de un eje está creando una palanca de tercer grado de facto. A veces pensamos que la tecnología digital lo ha reemplazado todo, pero las leyes de la estática y la dinámica son tozudas. Si quieres mover el mundo, como decía aquel sabio griego, sigues necesitando un punto de apoyo y una barra, aunque hoy esa barra sea de fibra de carbono o un chorro de aceite a alta presión.
Errores comunes o ideas falsas: la trampa del fulcro invisible
Seamos claros: si piensas que una palanca solo sirve para levantar piedras como un cavernícola atrapado en el Pleistoceno, estás desperdiciando el potencial de la física aplicada en tu propia mano. Existe una confusión sistémica entre la ventaja mecánica y la velocidad de ejecución. Muchos usuarios de herramientas asumen que, si un mecanismo no multiplica la fuerza de forma bruta, entonces es un diseño fallido o un adorno de ingeniería. El problema es que las palancas de tercer género, esas donde la potencia se aplica entre el punto de apoyo y la resistencia, no buscan mover un camión con un dedo. Buscan precisión. ¿Por qué crees que tus pinzas de depilar no funcionan como un gato hidráulico?
La obsesión con el brazo de palanca infinito
Pero no todo es longitud y gloria. Un error garrafal es ignorar que el material tiene un límite de fluencia, independientemente de la pureza de la ecuación física aplicada. Los entusiastas del bricolaje suelen añadir tubos de extensión a las llaves inglesas para ganar torque, ignorando que el fulcro metálico podría colapsar bajo una tensión de 450 megapascales. Y si el metal cede, tu cara será la que absorba la energía cinética residual. ¿Acaso buscas un tatuaje de acero forjado en la frente por no entender la resistencia de materiales? La ganancia teórica de una palanca de primer grado se desvanece cuando la deformación elástica del brazo absorbe el 15% del esfuerzo inicial.
¿La distancia siempre es nuestra aliada?
Salvo que vivas en un vacío perfecto, la fricción y el peso propio del brazo de la palanca son traidores silenciosos que la mayoría olvida en sus cálculos de servilleta. En sistemas de gran escala, como una grúa de 80 metros, el peso del propio brazo largo genera un momento flector que debe ser compensado por contrapesos masivos. No es un juego de suma cero. Si intentas mover una carga de 2 toneladas a una distancia excesiva sin considerar el centro de gravedad del sistema completo, el colapso es una certeza matemática. No es física de cohetes, es simplemente equilibrio estático mal gestionado por exceso de confianza.
Aspecto poco conocido o consejo experto: la palanca biomecánica
Nosotros, seres de carne y hueso, somos básicamente un conjunto de palancas de tercer grado con un envoltorio de piel. Es una configuración ineficiente desde el punto de vista del ahorro de energía, pero sublime para la supervivencia táctica. Tu bíceps se inserta a escasos centímetros del codo, obligando al músculo a ejercer una fuerza diez veces superior al peso que sostiene la mano. Es un diseño paradójico. ¿Pero sabías que esta "ineficiencia" es la que permite que un tenista golpee una pelota a 200 kilómetros por hora? Sin esa pérdida intencionada de ventaja mecánica, nuestros movimientos serían tan lentos como los de una tortuga con artritis.
El secreto del ángulo de ataque
Mi consejo experto para optimizar los diferentes tipos de palancas en cualquier entorno es monitorizar el vector de fuerza. La mayoría de la gente empuja de forma oblicua, perdiendo hasta un 30% de efectividad por el simple coseno del ángulo de aplicación. Si no aplicas la fuerza de forma estrictamente perpendicular al brazo de la palanca, estás alimentando al caos. (Por cierto, esto es lo que separa a un mecánico de élite de un aficionado con herramientas caras). Ajustar tu posición apenas 15 grados puede reducir la fatiga muscular en jornadas de trabajo intensas de 8 horas, mejorando la productividad sin necesidad de comprar maquinaria nueva.
Preguntas Frecuentes
¿Cuál es la palanca más común en el cuerpo humano?
Predominan las de tercer grado, como el complejo codo-bíceps, aunque la articulación atlanto-occipital del cuello es una palanca de primer grado clásica. En este sistema, el fulcro es la columna vertebral y el peso de la cabeza se equilibra con los músculos de la nuca. Al caminar, el tobillo funciona como una palanca de segundo grado, permitiendo que un adulto promedio levante 75 kilogramos de masa corporal con un esfuerzo muscular optimizado. Es fascinante cómo la evolución seleccionó la velocidad de las extremidades sobre la fuerza bruta de elevación.
¿Cómo influye la Ley de la Palanca en la maquinaria pesada moderna?
Las excavadoras hidráulicas utilizan cilindros que actúan como la potencia en palancas de tercer grado para maximizar el rango de movimiento de la pala. Un cilindro puede ejercer una presión de 350 bares, lo que permite mover escombros masivos con una agilidad sorprendente. La relación entre la distancia del pistón al eje de giro determina si la máquina prioriza la excavación profunda o el levantamiento de carga pesada. Sin esta gestión precisa de los diferentes tipos de palancas, la construcción de rascacielos sería una pesadilla logística imposible de costear.
¿Es posible que una palanca no tenga un punto de apoyo fijo?
En el sentido estricto de la física clásica, el fulcro siempre existe, aunque puede ser dinámico o instantáneo como en el caso de un remo en el agua. Aquí, la pala del remo actúa como un punto de apoyo momentáneo contra la resistencia del fluido mientras el bote se desplaza. Este fenómeno de apoyo fluido permite que una tripulación de 8 remeros alcance velocidades superiores a los 20 nudos en competiciones de alto nivel. La estabilidad del apoyo depende totalmente de la viscosidad y la densidad del medio, lo que complica las ecuaciones estándar de palancas rígidas.
Sintesis comprometida
Basta de romanticismo técnico: las palancas no son herramientas, son la dictadura de la geometría sobre la debilidad humana. Quien ignora la jerarquía de los diferentes tipos de palancas está condenado a romperse la espalda o a quemar motores innecesariamente por pura ignorancia estructural. Yo sostengo firmemente que la comprensión de estos mecanismos debería ser tan obligatoria como saber leer, porque el mundo entero está articulado bajo estos principios de torque y momento. No hay magia en la ingeniería, solo una aplicación despiadada de la distancia contra la masa. Al final del día, o entiendes cómo mover el mundo con un punto de apoyo, o el mundo terminará usándote a ti como el eslabón más débil de su propio engranaje. Es una cuestión de dominio físico, nada más.
