Entendiendo el concepto fundamental de la proporción geométrica
La reducción matemática explicada sin rodeos
Para desatar este nudo, yo dirijo mi atención directamente al factor de reducción. Una escala de 1 a 50 significa que cada unidad dibujada se multiplica por 50 en el mundo físico. Si mides 1 mm en el papel, la realidad te devuelve 50 mm (o lo que es lo mismo, 5 cm). Pero ojo, la trampa habitual reside en saltar de milímetros a metros sin mirar el escalímetro.
Por qué el milímetro manda en el diseño técnico
Trabajar con 1000 mm en un plano físico a esta proporción equivale a una estructura de 50000 mm reales (es decir, 50 metros). Y es aquí donde surgen los dolores de cabeza porque los softwares de diseño vectorial (como AutoCAD) procesan todo en milímetros puros. Eso lo cambia todo respecto al papel tradicional.
Desarrollo técnico de las conversiones y equivalencias
Cómo pasar de milímetros a centímetros reales
El cálculo no admite errores. Supongamos que una pared mide 20 mm en tu mesa de dibujo. Al aplicar la escala de 1 a 50, multiplicas 20 por 50, obteniendo 1000 mm, que se traducen exactamente en 100 cm. Estamos lejos de simplificarlo si no usas las herramientas adecuadas.
El uso del escalímetro y sus trampas ocultas
El escalímetro triangular cuenta con una cara específica para la proporción 1:50. (A veces, los principiantes usan la cara de 1:5 por error, lo cual multiplica el tamaño por diez y arruina cualquier diseño estructural). Yo mismo cometí ese fallo al inicio de mi carrera, y créeme, el resultado visual resulta desastroso.
Herramientas digitales y su impacto en la escala milimétrica
La precisión milimétrica en CAD y BIM
Cuando diseñas en entornos digitales, la escala de 1 a 50 en mm deja de ser una regla física para convertirse en una orden de impresión. Los programas manejan entidades puras donde 1 unidad equivale a 1 milímetro real en el espacio de modelo.

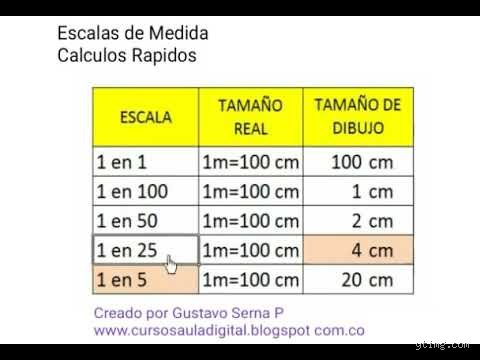

Comparación frente a otras escalas comunes de edificación
Frente a frente: Escala 1:50 versus Escala 1:100
Mientras que la escala 1:50 ofrece el nivel de detalle perfecto para interiores y carpintería, la escala 1:100 duplica la reducción para abarcar plantas generales de viviendas enteras en un espacio de papel mucho más reducido.
