Entendiendo el origen y la definicion geometrica de la herramienta
El concepto detras de la reduccion proporcional
Dibujar un edificio de veinte plantas en un papel tamano A1 requiere reducir dimensiones de forma matematica estricta. Las escalas de un escalimetro funcionan como un codigo de proporciones donde cada centimetro impreso representa una medida real mucho mayor. Y es que reducir la realidad no es simplemente encoger las cosas porque si; exige mantener una armonia geometrica perfecta para que cualquier obrero en la obra entienda la distancia exacta sin perderse en el camino. Los arquitectos novatos suelen marearse con esto, pero seamos claros: la practica hace al maestro.
Anatomia del instrumento y materiales de fabricacion
Un escalimetro convencional cuenta con tres caras y seis aristas longitudinales. Cada arista alberga dos escalas diferentes, sumando un total de doce opciones de trabajo en una sola pieza compacta. La precision milimetrica de sus divisiones depende directamente del material de construccion, siendo el aluminio anodizado la opcion predilecta frente al plastico rigido tradicional (el cual tiende a deformarse con los cambios bruscos de temperatura ambiental). Yo prefiero el metal por una cuestion de durabilidad pura, aunque el plastico pesa menos en la mochila.
El sistema metrico decimal y sus proporciones estandar
La relacion uno a cien y sus multiplos comunes

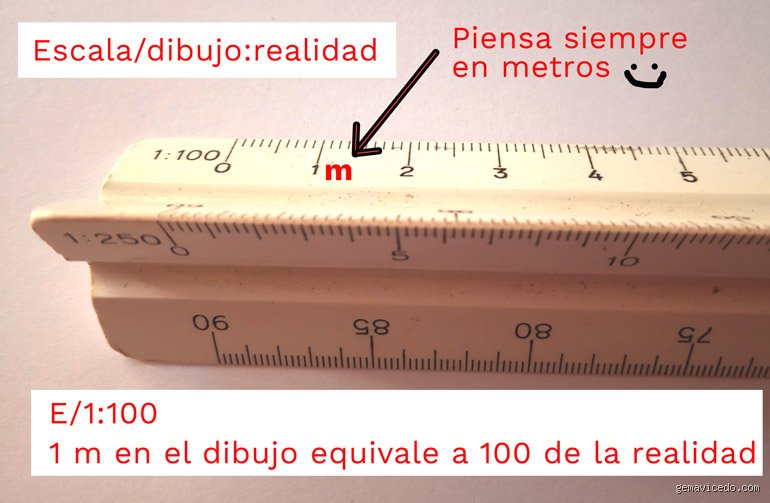

El corazon de la metrica en edificacion se sustenta en la escala 1:100, donde un centimetro del papel equivale exactamente a un metro real. A partir de ahi, la progresion geometrica se divide o multiplica por diez para abarcar distintas magnitudes de proyectos. Pero cuidado, porque la escala 1:50 ofrece el doble de detalle que la anterior y suele usarse para planos de distribucion interior (aqui es donde se complica la seleccion si no tienes el plano correcto a la mano). Nadie usa una proporcion diminuta para disenar la ceramica de un bano.
Proporciones de emplazamiento y grandes superficies
Cuando pasamos a la planificacion urbana o terrenos extensos, las escalas como 1:500 o 1:1000 entran en juego de manera inevitable. En estos niveles de abstraccion, un centimetro representa diez metros reales completos, lo que significa que cada trazo milimetrico engloba metros enteros de terreno. Eso lo cambia todo respecto a la tolerancia de error, ya que un descuido de medio milimetro en el papel se convierte en cincuenta centimetros de desviacion sobre el terreno baldio. Y eso, amigo mio, cuesta miles de euros en multas y demoliciones.
Variaciones tecnicas especiales para ingenieria civil
Escalas de detalle y componentes estructurales complejos
Existen proyectos donde la escala 1:100 se queda corta de informacion tecnica precisa. Para resolver esto, los ingenieros recurren a proporciones de ampliacion o detalle extremo como 1:20 o 1:10, enfocandose exclusivamente en nudos metalicos, armados de acero o uniones de cimentacion. Esto permite visualizar el grosor exacto de los recubrimientos de hormigon sin necesidad de recurrir a lupas digitales engorrosas. Estamos lejos de abandonar estas escalas fisicas, por mucho software BIM que domine las oficinas tecnicas actuales.
Comparativa practica con los sistemas anglosajones y el entorno digital
El choque entre el sistema metrico y el sistema imperial
Mientras que en Europa y Latinoamerica dominan las fracciones decimales limpias, los mercados anglosajones operan bajo el sistema imperial de pulgadas y pies fraccionarios. Un escalimetro arquitectonico ingles divide sus unidades en pulgadas divididas en doceavos o dieciseisavos, complicando la lectura mental para cualquier profesional formado en el sistema internacional. La diferencia operativa es abismal, (y nos obliga a calcular conversiones mentales constantes si colaboramos en proyectos internacionales).
Errores comunes o ideas falsas
Confundir la regla triangular con el escalímetro
El problema es que muchos principiantes abren el estuche y usan las caras del escalímetro como si fueran una simple regla milimetrada. Grave fallo técnico. Salvo que quieras arruinar una plancha completa de papel vegetal, jamás midas longitudes reales en metros usando la numeración directa de las ranuras. Cada marca representa una proporción métrica reducida, lo cual transforma los centímetros físicos del papel en metros construidos. ¿Acaso crees que una casa entra en un plano A3 a tamaño real? Seamos claros, intentar dibujar sin comprender esta conversión básica garantiza un suspenso rotundo en cualquier taller técnico.
Medir desde el borde exterior
Otro desliz habitual ocurre cuando apoyas el extremo metálico o plástico directamente contra el margen del papel. Las divisiones de un escalímetro rara vez empiezan exactamente en el límite físico del instrumento; existe un pequeño margen de tolerancia estructural. La marca del cero es sagrada. Si ignoras esta regla de oro, acumularás un error milimétrico que, multiplicado por mil en la obra real, se convierte en centímetros o incluso metros de desviación desastrosa. Y es que el papel aguanta todo, pero la albañilería no perdona imprecisiones de trazado.
Utilizar una escala incorrecta por fatiga visual
Trabajar durante horas bajo una iluminación deficiente nubla el juicio espacial. Las caras se parecen demasiado. Cuando el cansancio ataca, es muy fácil leer la proporción 1:50 pensando que estás usando la 1:75, arruinando por completo la correspondencia geométrica del plano. (Revisar dos veces el código impreso al inicio de cada arista salva proyectos enteros).
Aspecto poco conocido o consejo experto
El desgaste invisible del material
Existe un fenómeno del que nadie habla en las academias de diseño: los escalímetros de plástico económico sufren abrasión por el roce constante con las cuchillas de corte. La precisión se degrada en silencio. Porque cuando utilizas el borde de la herramienta como guía para pasar el bisturí o el cúter, los milímetros iniciales van perdiendo material microscópicamente. Nosotros recomendamos tajantemente destinar un ejemplar exclusivo para medir y otro completamente diferente para cortar. Si mezclas ambas funciones, al cabo de seis meses estarás proyectando con una herramienta totalmente mutilada en sus extremos.
Preguntas Frecuentes
¿Por qué mi escalímetro tiene tantas caras numeradas?
El diseño triangular tradicional agrupa seis relaciones métricas diferentes para optimizar el espacio de trabajo en la mesa de dibujo. Cada arista alberga dos proporciones inversas distribuidas desde extremos opuestos para facilitar la lectura directa. La versatilidad es la clave. Con un solo instrumento de tres lados puedes alternar entre proyectos urbanísticos y detalles de carpintería sin cambiar de herramienta. Se han estandarizado más de 12 variantes globales para cubrir desde el catastro hasta el diseño industrial.
¿Qué diferencia hay entre una escala 1:100 y una 1:200?
La proporción numérica indica exactamente cuántas veces se ha empequeñecido el objeto real respecto al dibujo sobre el papel. En un formato 1:100, cada centímetro medido equivale a un metro físico en la realidad. La reducción se duplica. Cuando cambias a una relación 1:200, el objeto real ocupa la mitad de espacio gráfico en el mismo papel, abarcando así superficies mucho más extensas. Esta duplicación permite encajar manzanas urbanas completas en formatos manejables.
¿Cómo debo limpiar el escalímetro para no borrar los números?
Las tintas impresas sobre plástico o aluminio sufren daños severos si utilizas solventes químicos agresivos como la acetona o el alcohol puro. El borrado accidental acecha. Debes emplear exclusivamente un paño de microfibra ligeramente humedecido con agua templada y jabón neutro para retirar el polvo de grafito. Salvo que quieras dejar las aristas completamente ilegibles, mantén cualquier derivado del petróleo lejos de tu herramienta de precisión.
sintesis comprometida, 5-6 frases.
El escalímetro no es un simple adorno en tu estuche, sino el juez supremo que separa una idea brillante de un desastre constructivo. Dominar este instrumento exige disciplina mental. Quien confía ciegamente en la memoria visual sin verificar las proporciones merece equivocarse en el tablero antes de hacerlo en el terreno. La precisión milimétrica no se negocia con excusas de novato. Aprende a respetarlo hoy, o la realidad se encargará de cobrarte cada error de escala con intereses muy caros mañana.
