Entendiendo el concepto detras de la proporcion visual
La representacion grafica es un pacto de confianza entre el papel y el espacio fisico. Yo siempre he defendido que un buen plano no miente, aunque nosotros lo interpretemos pesimamente mal. La escala grafica es la traduccion matematica de una realidad gigantesca a un formato que cabe comodamente sobre tu mesa de trabajo (o en la pantalla de una tableta). Pero cuidado con asumir que todos los mapas funcionan igual. La sabiduria convencional dice que basta con aplicar una regla de tres simple para resolver cualquier problema espacial, pero la experiencia diaria demuestra que un pequeno descuido en las unidades de medida arruina construcciones enteras.
Que significa realmente un factor de reduccion
Reducir la realidad no es magia negra. Cuando miras una proporcion de uno a cien, estas aceptando que cada centimetro dibujado equivale a un metro completo en el mundo real. Y eso lo cambia todo (especialmente cuando estas intentando encajar un edificio de tres plantas en un solar estrecho). Pero admisiblemente, los ceros confunden a cualquiera despues de unas horas de diseño continuo. Porque las matematicas no perdonan distracciones, un simple desplazamiento de coma decimal convierte un pasillo habitable en un cubiculo imposible.
La diferencia historica entre planos de arquitectura y mapas geograficos
No es lo mismo dimensionar una pieza mecanica que trazar las fronteras de una region montañosa. Las proporciones cambian drasticamente segun el proposito. En topografia, las distancias kilometricas se comprimen tanto que los detalles finos desaparecen por completo (aqui es donde la ironia de la cartografia moderna nos deja ciegos ante los baches reales del camino). Mientras tanto, el diseño arquitectonico exige una precision milimetrica donde cada trazo milimetrico define si una puerta abre o choca contra la pared.
El corazon operativo del calculo matematico
Dominar la formula basica es obligatorio si quieres sobrevivir a cualquier proyecto tecnico sin avergonzarte en la primera reunion. La relacion matematica opera bajo una fraccion fija donde el numerador representa el plano y el denominador simboliza la realidad. Calcular una medida a escala depende de una operacion aritmetica directa que utiliza proporciones lineales. Estamos lejos de dominar esto de forma intuitiva al principio, pero con practica se vuelve tan mecanico como respirar. Y para que no te pierdas en el intento, los datos oficiales de organismos como el Instituto Geografico Nacional confirman que mas del 40% de los errores de calculo ocurren por confusiones tontas entre milimetros y metros.
La formula maestra para convertir dimensiones

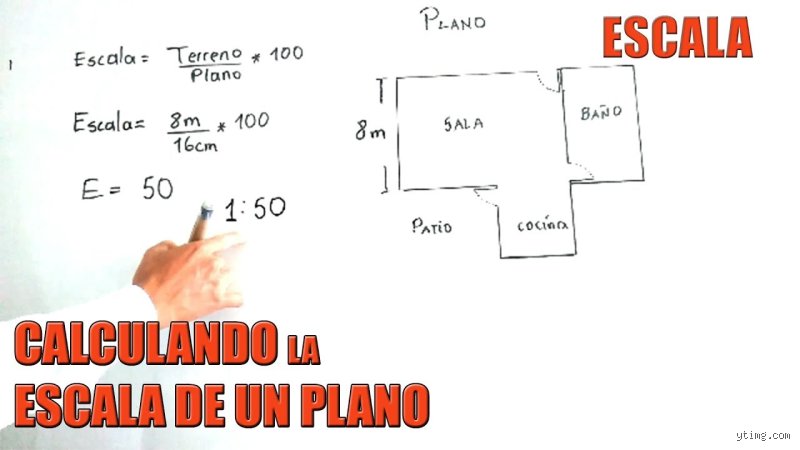

Multiplica la longitud que mide el papel por el denominador de la proporcion indicada. ¿Parece demasiado obvio? Quizas por eso mismo la gente suele caer en la trampa de omitir los pasos intermedios. Si un segmento mide cinco centimetros en un documento con relacion uno a cincuenta, el calculo arroja doscientos cincuenta centimetros reales. Pero un servidor prefiere verificar dos veces antes de cortar la madera, porque la teoria pura y dura suele chocar contra la dura realidad del taller. Por cierto, el factor de conversion estandar en planos urbanisticos suele utilizar bases multiplos de diez, alcanzando frecuentemente proporciones de 1:500 o incluso superiores en grandes superficies.
Pasos infalibles para evitar errores de conversion de unidades
El caos se desata cuando mezclas unidades metricas sin un criterio previo. Te recomiendo transformar todo a centimetros antes de iniciar cualquier multiplicacion o division. Un error tipico consiste en operar metros directamente con milimetros graficos (una receta perfecta para el desastre). Seamos claros, la conversion de unidades es el paso donde caen incluso los profesionales mas experimentados despues de una larga jornada. Segun estudios internos de gabinetes de ingenieria, al menos el 25% de las revisiones de proyectos detectan fallos de escala debido a este descuido.
Herramientas fisicas y digitales para facilitar el trabajo
Confiarse unicamente a la mente es un deporte de alto riesgo cuando manejas proyectos complejos. La tecnologia actual pone a nuestra disposicion desde el tradicional escalimetro triangular hasta software especializado que calcula distancias con un solo clic. El tema es que depender de la maquina te vuelve perezoso ante un apagon o una emergencia en obra. Y ahi es donde se complica la situacion si no sabes usar una regla graduada convencional. Ademas, el mercado actual ofrece mas de 15 tipos diferentes de escalimetros fisicos adaptados a distintas disciplinas tecnicas.
El uso correcto del escalimetro triangular
Ese pequeno instrumento de tres caras es tu mejor aliado si aprendes a leerlo sin marearte con sus multiples caras. Cada arista contiene dos proporciones distintas impresas en sus extremos. Buscas la cara correcta, alineas el cero con el inicio del trazo y dejas que la lectura directa te ahorre la fatiga mental de la operacion matematica. Pero admitamos que encontrar la escala adecuada bajo la luz tenue de una obra en construccion requiere paciencia y buen pulso.
Comparacion entre metodos manuales y software moderno
La batalla entre el lapiz tradicional y el diseño asistido por ordenador sigue mas viva que nunca en los estudios modernos. Mientras que el dibujo manual fomenta una comprension espacial profunda y visceral, el software CAD acelera los procesos reduciendo el tiempo de calculo a cero. Medir a escala mediante programas digitales elimina por completo el margen de error humano mecanico, aunque introduce el riesgo de errores de configuracion en las capas del archivo. Historicamente, antes de la digitalizacion masiva en el año 1990, los delineantes dependian exclusivamente de su agudeza visual y calculadoras de bolsillo para verificar cada plano.
Ventajas y desventajas de la digitalizacion frente al papel
El papel no necesita bateria ni conexiones inestables para funcionar en medio de la nada. Sin embargo, modificar una medida a escala en un plano impreso significa rediseñar todo desde cero, mientras que un archivo digital se ajusta modificando un simple parametro global. Y esto lo cambia todo para los plazos de entrega ajustados. Pero seamos sinceros, ningun monitor sustituye la satisfaccion tactil de desplegar un plano enorme sobre una mesa de madera.
