Entendiendo el origen real de las proporciones
El problema historico de representar lo gigante
Los ingenieros del siglo XIX sufrían horrores con esto. ¿Como meter una locomotora de 15 metros en un papel de 50 centimetros? Y ahi nacio la locura de reducir. Pero la verdad es que la teoria clasica nos miente un poco. Nos venden que todo es cuestion de dividir por 100 o por 50. La realidad operativa es mucho mas sucia. Tienes que lidiar con milimetros rebeldes. Yo he perdido tardes enteras persiguiendo un error de calculo que venia de un plano mal escaneado. La proporcion no es solo matematica fria; es interpretacion pura.
Por que la percepcion humana nos traiciona siempre
Nuestros ojos engañan al cerebro de forma sistematica. Ves una linea larga y asumes que la escala es directa. Pero no lo es. Porque la relacion matematica cambia segun el formato del soporte. (A veces el papel se contrae con la humedad del taller). Y eso lo cambia todo por completo.
El metodo tecnico para calcular proporciones de reduccion
La formula matematica que nadie te explica sin rodeos

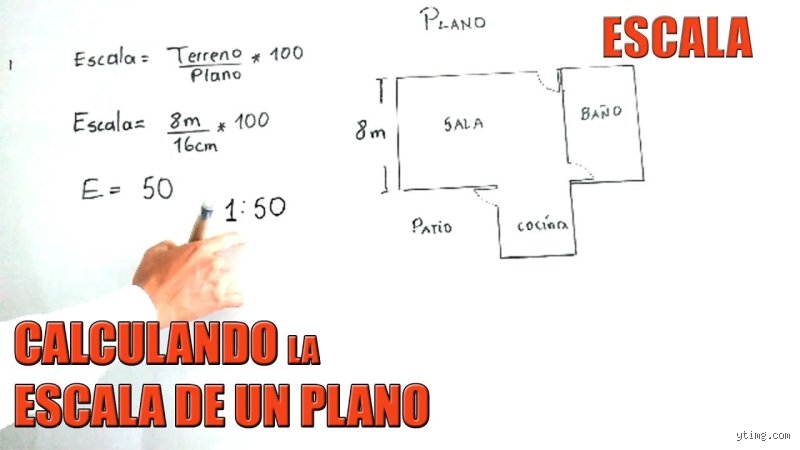

Para descifrar como sacar la escala de medidas sin morir en el intento, necesitas una division rapida. Medida en el plano dividida entre medida real. Parece facil. Pero seamos honestos, la gente siempre invierte los factores. El resultado te da un factor decimal que asusta. Multiplica eso por 1000 si trabajas en milimetros. Y listo. ¿Te parece abstracto? Estoy harto de ver profesionales experimentados cometiendo este error basico en la obra. La precision milimetrica no admite atajos.
Herramientas fisicas frente a trampas digitales
El escalimetro tradicional sigue vivo. Aunque las pantallas tactiles intenten borrarlo del mapa. Prefiero mil veces el tacto del plastico rayado. Y ojo, las aplicaciones modernas a veces mienten. Calibrar un PDF en la pantalla es un arte oscuro. Porque una pulgada digital no mide lo mismo en un monitor barato que en una tablet de gama alta. Estamos lejos de lograr una estandarizacion perfecta en este aspecto.
Aplicacion practica en proyectos de construccion y arquitectura
El caos diario de interpretar planos antiguos
Cuando te llega un plano del año 1982 con marcas ajadas, la escala nominal ya no sirve. Tienes que buscar una cota conocida. Mide con la regla fisica sobre el papel. Compara ese numero con el valor escrito. De esa division improvisada sale tu factor real de correcion. Es un trabajo de detective. La ironia es que gastamos millones en software avanzado para terminar midiendo con una regleta de plastico sobre el monitor.
Comparacion entre sistemas normalizados y metodos caseros
Escalas DIN frente a proporciones libres
El formato DIN marca la pauta industrial con razones estrictas como 1:50 o 1:200. Pero en el mundo real, los rotulistas y maquetistas usan lo que les da la gana. ¿Funciona inventar una proporcion propia? A corto plazo te salva el cuello. A largo plazo, destruye cualquier posibilidad de que otra persona entienda tu trabajo. Y aqui es donde la sabiduria convencional choca con la urgencia del taller.
Errores comunes o ideas falsas
Seamos claros: calcular la escala de medidas parece simple hasta que metes la pata con las unidades. El problema es que mucha gente confunde la realidad física con el papel. ¿Por qué ocurre esto? Porque olvidamos que 1 metro tiene 100 centímetros.
Confundir el orden de las magnitudes
Invertir los términos del cociente arruina cualquier plano arquitectónico. El numerador siempre representa el dibujo y el denominador indica la realidad. (Un error clásico que cometen los novatos al primer intento).
Ignorar el factor de conversión en áreas
Multiplicar por el factor lineal simple cuando calculas superficies es un desastre total. Salvo que eleves al cuadrado dicha proporción, tus cálculos de pintura o terreno saldrán completamente desviados. La escala de área requiere atención milimétrica para evitar pérdidas económicas brutales.
Aspecto poco conocido o consejo experto
Existe un truco que los ingenieros veteranos guardan bajo llave. La tolerancia del error humano en el papel suele superar los 0,5 milímetros. Por consiguiente, trabajar a escalas menores de 1:5000 en proyectos urbanísticos exige usar lupas calibradas digitalmente.
La trampa de las fotocopias y el factor de escala
Reproducir un plano en una impresora común destruye la proporción original. Aunque la hoja parezca idéntica, el margen de arrastre del rodillo altera la distancia un 2 por ciento. Nadie se da cuenta de este detalle hasta que la obra no encaja sobre el terreno.
Preguntas Frecuentes
¿Cómo paso una escala gráfica a numérica de forma rápida?
Mides con una regla común los centímetros que abarca la barra gráfica impresa en el documento. Divides esa longitud real en el terreno entre la distancia obtenida sobre el papel con la misma unidad. El resultado directo conforma el denominador que acompaña al uno inicial de la fórmula. Esta conversión matemática evita dolores de cabeza innecesarios en el campo.
¿Qué hago si mi plano no indica ninguna escala explícita?
Buscas un elemento conocido como una puerta estándar, un coche o una baldosa cuyo tamaño real sea estandarizado mundialmente. Mides ese objeto con precisión milimétrica usando herramientas digitales de alta resolución. Estableces la proporción matemática dividiendo la medida real entre la representación gráfica obtenida. Así descubres el factor oculto sin depender de leyendas impresas.
¿Sirven las mismas reglas de escala para maquetas en tres dimensiones?
El volumen tridimensional no escala de forma lineal bajo ningún concepto físico o matemático razonable. Debes aplicar potencias cúbicas si calculas pesos, capacidades de líquidos o volúmenes de material necesarios. Un incremento doble en el tamaño lineal multiplica por ocho la masa total del objeto resultante. Ignorar este principio estructural derriba maquetas enteras por sobrecarga.
Síntesis comprometida
La cartografía y el diseño técnico no toleran la improvisación barata ni las matemáticas al ojímetro. Quien confía ciegamente en una fotocopia descalibrada merece perder su tiempo corrigiendo cimientos torcidos. El dominio real de la escala de medidas separa a los profesionales competentes de los aficionados peligrosos. Exige siempre precisión absoluta en cada cálculo métrico antes de trazar la primera línea definitiva.
