La anatomia del conductor: Definiciones que no veras en los manuales basicos

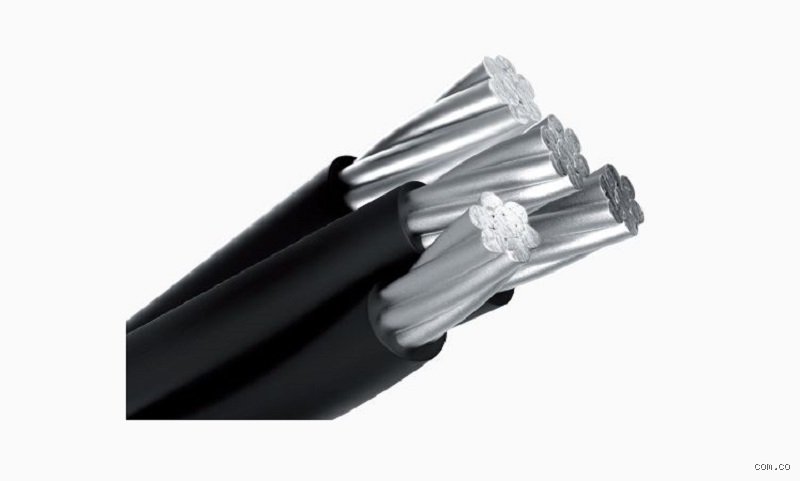

Si alguna vez has mirado hacia arriba en un poste de luz, habras visto esos racimos de cables retorcidos que parecen una trenza industrial. Eso es lo que llamamos conductores de aluminio de tipo mecanico. El duplex es, por definicion, un ensamblaje de dos elementos: un conductor aislado para la corriente viva y un conductor desnudo que actua como soporte neutro. Pero aqui es donde se complica. No es simplemente cobre o aluminio tirado al azar. El neutro suele ser de una aleacion mas resistente, como el aluminio 6201-T81 o reforzado con acero (ACSR), porque su funcion es aguantar el peso de toda la instalacion sin estirarse como un chicle bajo el sol. Y nosotros, los que lidiamos con esto a diario, sabemos que un duplex mal tensado es una invitacion al desastre en menos de dos años.
El duplex como punto de partida
Este cable se utiliza primordialmente en acometidas monofasicas de 120 voltios. Es el estandar para iluminacion publica o para esa pequeña caseta de herramientas que solo necesita una bombilla y un enchufe basico. La configuracion es directa: el cable aislado lleva la "fuerza" y el desnudo cierra el circuito mientras mantiene la estructura en el aire. Pero, seamos claros, intentar alimentar una casa moderna con aire acondicionado central usando solo un duplex es como intentar llenar una piscina con una pajita de refresco. Simplemente no hay capacidad suficiente para la demanda actual.
La evolucion hacia el triplex
Aqui es donde entramos en el terreno serio de la distribucion secundaria. El cable triplex añade un segundo conductor aislado al conjunto, lo que permite el suministro de 240 voltios en un sistema de fase dividida. Tenemos dos fases y un neutro comun. Esta configuracion es la reina absoluta en las zonas residenciales urbanas. ¿Por que? Porque permite equilibrar las cargas. Si conectas todo a una sola fase, el estres termico acaba degradando el aislamiento de polietileno reticulado (XLPE) prematuramente. Yo siempre digo que el triplex es el equilibrio perfecto entre coste y rendimiento para la vida moderna. Al tener tres cables trenzados, la reactancia inductiva es ligeramente menor que si estuvieran separados, lo que mejora la eficiencia del transporte en distancias cortas.
Desarrollo tecnico: Por que el numero de hilos cambia las reglas del juego
La capacidad de corriente, o ampacidad, es el corazon del debate cuando analizamos cual es la diferencia entre un cable triplex y un cable duplex en un entorno profesional. Un cable duplex de calibre 6 AWG puede manejar unos 60 amperios en condiciones ideales de aire libre, pero un triplex del mismo calibre no solo duplica la potencia disponible al usar dos fases, sino que permite una flexibilidad operativa que el duplex ni sueña con alcanzar. Eso lo cambia todo cuando el ingeniero debe calcular la caida de tension en una linea de 50 metros. La fisica no perdona. Si la resistencia del conductor es demasiado alta por un mal calculo de la seccion transversal, el voltaje caera por debajo de los 110 voltios y tus electrodomesticos empezaran a sufrir micro-infartos electronicos.
El papel del neutro mensajero
Mucha gente comete el error de pensar que el cable desnudo en el centro de la trenza es solo para ahorrar plastico. Nada mas lejos de la realidad. Ese cable es el esqueleto. En un triplex, los dos conductores de fase se enrollan alrededor de este nucleo neutro con un paso de helice especifico. Este diseño reduce las vibraciones eolicas. ¿Sabias que si el trenzado no es el correcto, el viento puede crear una resonancia que termine por arrancar los aisladores del poste? Es un detalle tecnico que a menudo se ignora pero que define la durabilidad de la red. El uso de aluminio serie 1350-H19 para los conductores activos garantiza una conductividad optima, mientras que el nucleo se encarga de la tension mecanica bruta.
Aislamiento XLPE vs Polietileno convencional
La cubierta negra que ves no es solo para proteger contra la lluvia. El XLPE (Polietileno Reticulado) es capaz de soportar temperaturas de operacion de hasta 90 grados Celsius sin degradarse, a diferencia del polietileno normal que se rinde a los 75 grados. Esto es vital en el triplex porque, al tener dos conductores calientes juntos, el calor generado es significativamente mayor. Si no usamos materiales de alta gama, el calor se acumula en el centro de la trenza y el cable acaba "cocinandose" desde adentro hacia afuera. Estamos lejos de los tiempos en los que se usaba caucho vulcanizado que se agrietaba con solo mirar el sol.
Parametros de seleccion: Cuando elegir uno sobre el otro
La eleccion no es cuestion de gustos esteticos, sino de una hoja de calculo de cargas y distancias. Si estas alimentando un poste de alumbrado LED en un parque, el duplex es tu mejor aliado por economia y ligereza. Pesa menos, ejerce menos tension en los herrajes y es mas facil de manipular para un solo operario. Sin embargo, en el momento en que hay un motor de 2 caballos de fuerza involucrado o una vivienda multifamiliar, el triplex se vuelve obligatorio. La diferencia de costo entre ambos es notable, pero palidece ante el costo de tener que sustituir una linea quemada por sobrecarga a los tres meses de instalada.
La falacia de la seccion transversal
Existe la creencia erronea de que puedes simplemente usar un duplex mas grueso para compensar la falta de una segunda fase. Eso es un desproposito tecnico. Por mucho que aumentes el calibre, un sistema de una sola fase siempre sera mas ineficiente para distancias largas debido a las perdidas por efecto Joule. En un sistema triplex, al trabajar con 240V entre fases, la corriente necesaria para la misma potencia se reduce a la mitad. Menos corriente significa menos calor. Menos calor significa que el cable dura 30 años en lugar de 10. Es pura termodinamica aplicada a la infraestructura urbana.
Comparativa estructural y alternativas de mercado
Al observar cual es la diferencia entre un cable triplex y un cable duplex, tambien debemos fijarnos en como se comportan bajo estres ambiental. El triplex, al tener una estructura mas circular y compacta debido a sus tres elementos, tiene un coeficiente de arrastre al viento muy distinto al del duplex. Esto influye directamente en el calculo de las flechas y las tensiones de los postes. Pero, cuidado, porque aqui es donde entra el matiz que contradice la sabiduria convencional: en zonas de altisima corrosion salina, a veces se prefiere simplificar la instalacion con conductores protegidos pero no trenzados para evitar que la sal se acumule en los intersticios de la helice, aunque esto sacrifique la estabilidad mecanica del conjunto.
El factor del peso muerto
Un rollo de 100 metros de cable triplex 2 AWG pesa significativamente mas que su contraparte duplex. Esto implica que la logistica de instalacion cambia. Necesitas polipastos mas robustos y una cuadrilla de al menos tres personas para asegurar un tendido seguro. No es solo comprar el cable; es dimensionar toda la operacion. El duplex permite una agilidad que lo hace tentador para instalaciones temporales o provisionales de obra, pero su falta de versatilidad electrica lo condena a ser un actor secundario en el gran teatro de la electrificacion moderna.
Errores comunes o ideas falsas sobre el cableado de potencia
Mucha gente asume que el grosor lo es todo. Grave error. Pensar que un cable dúplex puede sustituir a un triplex simplemente "añadiendo un hilo suelto" es la receta perfecta para un desastre electromagnético en tu instalación. El problema es que la simetría física de los conductores determina cómo se cancelan los campos magnéticos. Si intentas improvisar una acometida con cables que no nacieron para estar trenzados, la reactancia inductiva te va a pasar factura en la factura de la luz. Y ni hablemos de la seguridad.
La confusión del aislamiento exterior
¿Crees que el color negro de la chaqueta es solo estética? Nada de eso. Existe la falsa creencia de que cualquier cable triplex resiste el sol por igual. La realidad es que el polietileno de cadena cruzada (XLPE) soporta hasta 90 grados centígrados, mientras que versiones baratas se degradan a los 75 grados bajo el implacable sol del mediodía. Confundir estos límites térmicos reduce la vida útil de tu red de 25 años a escasos 5. Pero claro, el ahorro inicial siempre parece tentador hasta que el plástico se cuartea como tierra seca.
El mito del neutro "todopoderoso"
Seamos claros: el hilo mensajero no es un adorno. Muchos electricistas novatos creen que el neutro desnudo de un cable triplex puede recibir cualquier tensión mecánica sin despeinarse. Falso. Aunque el núcleo de aluminio 1350-H19 o la aleación de la serie 6000 tiene una resistencia a la rotura de varios kilonewtons, si excedes la flecha máxima permitida, el metal fluye. El resultado es una pérdida de sección transversal que aumenta la resistencia óhmica. ¿Por qué arriesgarse a un sobrecalentamiento invisible solo por no calcular bien la tensión del tendido?
Aspecto poco conocido o consejo experto: El efecto de la impedancia de secuencia
Aquí es donde nos ponemos técnicos para separar a los aficionados de los verdaderos expertos. En un sistema de distribución, la disposición geométrica de los conductores en el cable triplex minimiza la caída de tensión en comparación con el cable dúplex extendido de forma lineal. Al estar los dos conductores de fase y el neutro entrelazados con un paso de hélice específico, se reduce la inductancia mutua. Esto significa que, para una distancia de 50 metros a 240 voltios, la estabilidad del voltaje será notablemente superior si respetas la configuración de fábrica.
La trampa del aluminio frente al cobre
Salvo que vivas en una burbuja donde el dinero no importe, usarás aluminio para estas acometidas. Pero ojo al dato: la conductividad del aluminio es aproximadamente el 61 por ciento de la del cobre. Si vas a reemplazar un sistema viejo, no puedes usar el mismo calibre. Necesitas subir al menos dos tallas en la escala AWG para mantener la misma capacidad de corriente. (Es una ley física inamovible, no una sugerencia del fabricante). Si ignoras esto, tu cable dúplex se convertirá en una estufa enterrada o colgada, desperdiciando energía y poniendo en peligro los bornes de conexión de tu medidor.
Preguntas Frecuentes
¿Puedo usar cable dúplex para una acometida de 220V?
Técnicamente podrías si solo buscas alimentar una carga monofásica simple sin tierra, pero es una práctica temeraria y fuera de norma en la mayoría de los códigos eléctricos modernos. El cable dúplex estándar carece del tercer conductor necesario para equilibrar cargas o proporcionar un camino seguro de retorno en sistemas bifásicos. En una instalación residencial de 220 voltios, lo normal es requerir dos fases y un neutro, configuración que solo el cable triplex ofrece de forma integrada y segura. Usar dos cables dúplex en paralelo es un desperdicio de material y una complicación técnica innecesaria para cualquier instalador serio. La normativa exige que los conductores de un mismo circuito viajen en la misma canalización o conjunto para evitar corrientes parásitas.
¿Cuál es la distancia máxima recomendada para un tendido de cable triplex?
La regla de oro dicta que no deberías superar los 40 o 45 metros de claro entre postes sin soportes intermedios para evitar el estrés mecánico excesivo. A partir de esa distancia, la tensión mecánica necesaria para mantener una flecha estética podría superar el límite elástico del aluminio del neutro mensajero. Además, la caída de tensión se vuelve crítica; en un sistema de 120 voltios, un trayecto largo con carga pesada puede resultar en una pérdida superior al 3 por ciento permitido. Si tu propiedad requiere un tramo de 100 metros, lo ideal es instalar un poste intermedio o subir el calibre del conductor a un 2/0 AWG para compensar. Recuerda que la resistencia del cable aumenta proporcionalmente con la longitud, afectando directamente la eficiencia de tus electrodomésticos.
¿Qué mantenimiento requiere un cable triplex expuesto a la intemperie?
Aunque están diseñados para ser robustos, la inspección visual cada 2 años es fundamental para detectar abrasiones causadas por ramas de árboles o roces con estructuras metálicas. El punto más crítico son las conexiones en las terminales tipo "ojo" o los conectores bimetálicos, donde la humedad puede iniciar procesos de oxidación galvánica entre el aluminio y el cobre. Es vital verificar que los inhibidores de corrosión sigan presentes y que el aislamiento no presente grietas por ozono o rayos UV extremos. En zonas costeras con alta salinidad, este periodo de revisión debería reducirse a 12 meses para evitar fallos catastróficos. Un cable triplex bien mantenido puede operar sin problemas durante tres décadas, pero el descuido de una simple abrazadera floja puede terminar en un cortocircuito un martes cualquiera.
Sintesis comprometida y veredicto final
Dejémonos de medias tintas: el cable dúplex ha quedado relegado a aplicaciones menores o provisionales, mientras que el cable triplex es el rey indiscutible de la eficiencia en distribución moderna. No se trata solo de tener un hilo más, sino de la arquitectura de red que permite un sistema bifásico equilibrado y seguro. Optar por soluciones baratas o subdimensionadas es apostar contra las leyes de la termodinámica, y te aseguro que la física siempre gana. Si valoras la integridad de tus equipos electrónicos y la estabilidad de tu suministro, la elección es obvia. Instalar calidad no es un lujo, es la única forma responsable de manejar electrones a gran escala. Deja las improvisaciones para los aficionados y exige siempre conductores que cumplan con la norma ASTM B-231 en tus proyectos.
