La anatomía oculta tras el termoplástico: Qué es realmente este conductor
Entender la naturaleza de este material requiere alejarse de los manuales aburridos de ingeniería y mirar el suelo de tu oficina. El cable dúplex, o cable SPT según la norma técnica, consiste en dos hilos de cobre multifilar —muchos pelitos finos— que permiten una flexibilidad envidiable. Pero cuidado. Aquí es donde se complica la historia porque no todos los plásticos son iguales ni aguantan los mismos pisotones. Estamos lejos de eso que algunos llaman "cable universal"; cada variante tiene una resistencia térmica específica, usualmente grabada en el relieve de su superficie.
El código SPT y las variantes que nadie te explica
Si te acercas lo suficiente a la cubierta de PVC, verás unas siglas que parecen jeroglíficos. El SPT-1 es el más delgado, diseñado para lámparas que consumen una miseria, mientras que el SPT-2 tiene un aislamiento más grueso para soportar el calor de electrodomésticos un poco más hambrientos de energía. Pero aquí viene el matiz que contradice la sabiduría convencional: el grosor exterior no siempre significa que el cobre interior sea más robusto. He comprobado que mucha gente compra cable basándose solo en lo "gordito" que se ve por fuera, cometiendo el error de sobrecargar un núcleo de calibre 18 creyendo que es un 14. ¡Menudo desastre potencial\!
La flexibilidad como arma de doble filo en el hogar
¿Por qué usamos este diseño y no cables individuales dentro de un tubo? La respuesta es la comodidad. Al estar unidos, el manejo es sencillísimo y evitas que los hilos se enreden como si fueran auriculares en un bolsillo. Y sin embargo, esa misma unión es su punto débil. Si doblas un cable dúplex con demasiada violencia o lo pasas por debajo de una alfombra (algo que jamás deberías hacer por puro sentido común), la fricción interna degrada el aislante hasta que los dos polos deciden conocerse íntimamente. Pum. Se acabó la fiesta. El tema es que su identificación no es solo estética, sino funcional para evitar incendios silenciosos.
Claves visuales y táctiles para saber cómo identificar un cable dúplex original
Para lograr cómo identificar un cable dúplex de calidad frente a una imitación barata de aleación, debes convertirte en un detective de texturas. El aislamiento debe sentirse firme pero gomoso, nunca quebradizo. Si al intentar separar los dos conductores con las manos el plástico se desgarra como papel mojado, estás ante una basura técnica que no debería estar cerca de un enchufe de 120 voltios. Los fabricantes serios dejan marcas de relieve cada 30 o 50 centímetros detallando el calibre, la temperatura de operación y la marca.
El relieve lateral: La brújula del electricista novato

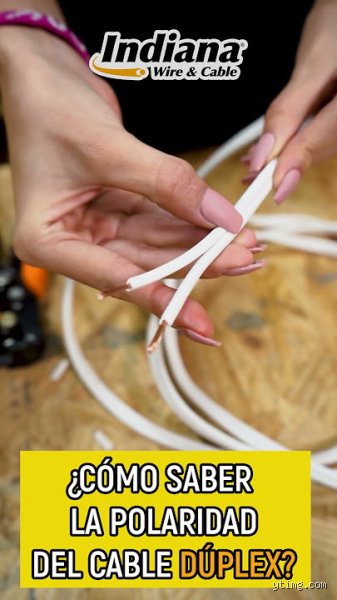

Uno de los mayores retos para quien empieza es distinguir cuál de los dos hilos es el neutro y cuál es la fase, dado que ambos suelen ser del mismo color, generalmente blanco, negro o café. Aquí el diseño industrial nos echa un cable. Si pasas la yema del dedo por los bordes, notarás que uno de los conductores tiene unas pequeñas estrías o nervaduras longitudinales. Ese relieve marca el polo neutro. Es una convención internacional. Pero, y aquí está la trampa, en cables de bajísima calidad ese relieve es casi imperceptible, lo que obliga a usar un multímetro para no terminar conectando la polaridad al revés en equipos sensibles.
Calibres comunes y la regla de oro de los amperios
En el mercado te vas a topar principalmente con tres medidas: el 18 AWG, el 16 AWG y el 14 AWG. El número 18 es el más fino y apenas aguanta unos 10 amperios de corriente continua, suficiente para una bombilla LED de 9 vatios pero insuficiente para una plancha de pelo. El 16 sube la apuesta a 13 amperios y el 14, el rey de las extensiones pesadas, soporta hasta 15 amperios con relativa dignidad. ¿Sabías que un error de cálculo de solo 2 amperios puede elevar la temperatura del cable por encima de los 60 grados Celsius en menos de media hora? Eso lo cambia todo cuando decides qué comprar en la ferretería.
La importancia del color en la identificación rápida
Aunque el funcionamiento eléctrico es idéntico, el color del aislamiento nos dice mucho sobre su uso previsto. El blanco suele ser el estándar para interiores, buscando mimetizarse con las paredes, mientras que el negro es más común en cables de alimentación de aparatos electrónicos. Pero no te fíes solo del tono. La verdadera prueba de fuego para aprender cómo identificar un cable dúplex resistente es buscar la leyenda "VW-1" en el cuerpo del cable. Esa pequeña sigla indica que el material es retardante a la flama, una diferencia que parece irrelevante hasta que una chispa salta cerca de las cortinas del salón.
Marcas de certificación y estándares de seguridad internacional
No todo lo que brilla es cobre, y no todo lo que tiene dos hilos es un cable seguro. Para garantizar que sabes cómo identificar un cable dúplex que no va a derretirse en tu mano, busca sellos de organismos certificados como UL (Underwriters Laboratories) o las normas NOM en México. Estas entidades ponen los cables en hornos y les aplican voltajes de tortura para asegurar que el PVC no se convierta en una tea encendida al primer problema. Si el cable está "desnudo" de letras, desconfía totalmente.
¿Cobre puro o aluminio encobrado? El dilema del peso
Existe una tendencia peligrosa de vender cables CCA (Copper Clad Aluminum), que básicamente es aluminio disfrazado con una fina capa de cobre por fuera. Son mucho más baratos, claro, pero su resistencia eléctrica es mayor y se calientan como un demonio bajo carga. ¿Cómo los pillas? Son sospechosamente ligeros. Si tienes dos rollos de 10 metros y uno pesa notablemente menos, h
Errores comunes o ideas falsas al diagnosticar un cable dúplex
Creer que el color lo es todo resulta un abismo técnico. Muchos aficionados suponen que el código cromático en un cable dúplex es una ley universal grabada en piedra por los dioses de la electricidad, pero la realidad es más sucia. El problema es que, en instalaciones antiguas o de procedencia dudosa, el aislamiento puede ser uniformemente negro o gris. Y aquí es donde la gente se electrocuta por pura soberbia visual. Confiar ciegamente en que la línea lisa es siempre la fase sin verificar con un multímetro es comprar papeletas para un incendio doméstico.
La trampa de la polaridad invertida
¿Has pensado alguna vez por qué ese electrodoméstico vibra ligeramente al tocarlo? Seamos claros: no es un espíritu maligno, es que has ignorado la identificación de la polaridad. Un error frecuente es conectar el cable dúplex al revés en el enchufe, dejando el casquillo de una lámpara energizado incluso cuando está apagada. Esto ocurre porque el instalador confundió la pequeña estría o relieve lateral con un simple defecto de fabricación. Pero esa marca está ahí por algo. Si ignoras la textura táctil del conductor neutro, estás convirtiendo un objeto cotidiano en una trampa mortal de 127V o 220V según tu ubicación geográfica.
El mito del grosor infinito
Existe la disparatada idea de que cualquier cable dúplex aguanta lo que le eches. Falso. Muchos usuarios compran calibre 18 AWG para alimentar un microondas de 1500 vatios simplemente porque el cable "se ve doble". La sección transversal del cobre no perdona la ignorancia de las leyes termodinámicas. Si el flujo de electrones supera la capacidad del material, el aislamiento de PVC se fundirá como mantequilla en una sartén. No es una cuestión de estética, es una limitación física de apenas 0.82 mm cuadrados de sección en los modelos más delgados que circulan por ferreterías de bajo costo.
El truco del instalador veterano que nadie te cuenta
Olvida por un segundo la vista. Cuando te enfrentes a un cable dúplex viejo donde el sol ha devorado los colores, usa tus dedos. Los fabricantes serios graban la información del calibre, la temperatura de operación (normalmente 60 o 75 grados centígrados) y la certificación UL directamente sobre uno de los conductores. Es una lectura braille eléctrica. Si pasas la uña y sientes rugosidad, ese es tu cable de identificación. El otro, el liso, suele ser el que lleva la carga viva. Salvo que el fabricante sea un pirata de los suministros, esta regla se mantiene con una fidelidad asombrosa en el 90 por ciento de los casos industriales.
La prueba de continuidad con carga fantasma
A veces el multímetro te engaña con voltajes inducidos que no existen realmente. Para identificar con precisión un cable dúplex en tramos largos de más de 15 metros, los expertos cierran el circuito en un extremo y miden resistencia desde el otro. Pero hay un detalle técnico: la resistencia de un cable de cobre puro de calibre 14 AWG debería rondar los 8.28 ohms por cada kilómetro. Si tus mediciones dan números absurdos, es probable que estés ante una aleación de aluminio bañada en cobre, un material barato que se rompe con solo mirarlo y que tiene una conductividad un 40 por ciento menor que el cobre electrolítico.
Preguntas Frecuentes sobre el cable dúplex
¿Cómo sé si mi cable es de cobre o de aluminio cobrizado (CCA)?
La prueba definitiva consiste en raspar la punta del conductor con una cuchilla afilada. Si tras el brillo rojizo inicial aparece un núcleo plateado o blanquecino, lamento decirte que tienes un cable dúplex de CCA entre manos. Este material es mucho más quebradizo y soporta menos corriente que el cobre puro, por lo que su uso está prohibido en instalaciones estructurales fijas según muchas normativas internacionales. Un dato numérico demoledor es que el aluminio tiene un coeficiente de expansión térmica un 30 por ciento mayor que el cobre, lo que provoca que las conexiones se aflojen solas con el paso del tiempo.
¿Qué significa el relieve o la línea impresa en un lateral?
Esa marca es la brújula del electricista para no perder el norte entre el caos de cables. Generalmente, el lado del cable dúplex que presenta estrías, crestas o una línea blanca continua representa el conductor neutro. Se conecta al tornillo plateado del tomacorriente o a la parte exterior roscada de los portalámparas. Porque si conectas la fase en la rosca de la lámpara, cualquier persona que intente cambiar una bombilla fundida recibirá una descarga al rozar el metal. Es una convención de seguridad diseñada para salvar vidas, no un capricho ornamental de los ingenieros de la planta de extrusión.
¿Se puede usar cable dúplex para instalaciones ocultas en muros?
Rotundamente no, a menos que quieras ver cómo tu casa se convierte en una pira funeraria. El cable dúplex, técnicamente conocido como SPT (Service Parallel Thermoplastic), está diseñado exclusivamente para extensiones visibles o cordones de alimentación de equipos portátiles. Su aislamiento no está preparado para resistir la fricción de los tubos conduit ni el calor confinado dentro de una pared de concreto o tablaroca. La normativa NEC estipula que para muros se deben usar cables con
