El origen geometrico del problema de la reduccion
Que significa realmente una proporcion numerica
Seamos claros. Cuando ves un inocente 1 a 50 en la esquina inferior de un plano, la mente suele buscar atajos automaticos. Pero la proporcion no es un adorno. Es una ley matematica implacable que reduce el mundo a dimensiones manejables. Yo misma he visto a ingenieros experimentados sudar frio ante un simple calculo porque confiaron en su intuicion en lugar de en la regla. Y eso lo cambia todo. Una escala de reduccion convierte metros gigantescos en milimetros dociles sobre el papel.
El engaño visual de los mapas impresos
Pero cuidado. La percepcion humana es pesima para calibrar proporciones reales a partir de dibujos estaticos. La relacion matematica entre la realidad y el papel opera bajo un principio geometrico invariable. El plano de tu ciudad a escala 1:10000 oculta mas de lo que muestra (los detalles urbanos desaparecen bajo lineas simplificadas). Estamos lejos de poseer una representacion fiel al cien por cien. La abstraccion es el precio inevitable de abarcar grandes extensiones de territorio sin volverse loco.
El corazon tecnico de la interpretacion cartografica
De la pulgada al centimetro en el papel
Aqui es donde se complica la maquinaria interpretativa. Traducir el papel al terreno requiere un dominio absoluto de las unidades de medida. Un centimetro (o una pulgada, dependiendo del mapa historico que caiga en tus manos) esconde exactamente cien mil centimetros en un plano topografico estandar de 1:100000. La equivalencia metrica se convierte en un laberinto mental si no dominas los factores de conversion basica. (Un pequeno descuido al mover la coma decimal arruina cualquier presupuesto de construccion).
La trampa de las ampliaciones digitales
Y ahi radica la mayor falacia moderna. Imprimir un documento digital PDF que contiene una escala grafica de origen destruye por completo su validez si el factor de escala de impresion no esta configurado al cien por cien exacto. El soporte fisico ya no es estandar. Si reescalas el archivo para que entre en un folio A4 diferente, la barrita grafica se encoge junto con el dibujo, pero los numeros impresos mienten con descaro.
La anatomia oculta de los factores de proporcion
La relacion entre el numerador y el denominador
El numerador siempre representa la unidad minima en el plano, mientras que el denominador carga con el peso pesado del mundo real. El valor del denominador determina el nivel de detalle accesible. Cuanto mayor es ese numero, menor es la informacion visible. Es una regla matematica tan basica que resulta insultante, y sin embargo, los errores de calculo siguen liderando los informes de errores tecnicos en topografia.
El abismo entre mapas y planos arquitectonicos
La diferencia radical en la lectura de campo
Leer un mapa geografico de 1:50000 no tiene absolutamente nada que ver con descifrar un plano de detalles constructivos a escala 1:20. El ambito arquitectonico maneja margenes de error milimetricos, mientras que la cartografia geografica asume desviaciones de varios metros en terrenos montañosos escarpados. Porque la escala no es un numero aislado, sino el contexto operativo de tu trabajo.
Errores comunes o ideas falsas
Confundir la unidad de medida en el papel
El problema es que muchos principiantes miden con una regla escolar común sobre un plano catastral a escala 1:500 y asumen que cada milímetro equivale a medio metro real sin verificar el membrete. Y es un fallo monumental porque las conversiones mentales fallan estrepitosamente en cuanto cambias de formato de plano. Salvo que tengas el ojo entrenado, el error numérico se acumula rápidamente hasta arruinar por completo el presupuesto de obra.
Asumir que ampliar siempre es multiplicar
Seamos claros: reducir no significa dividir de forma intuitiva. Cuando manejas una escala gráfica en mapas topográficos digitalizados, la deformación del papel por la humedad arruina cualquier cálculo milimétrico. ¿Por qué confiamos ciegamente en un soporte físico que se altera con el clima? (Esa es la pregunta que todo topógrafo novato prefiere ignorar hasta que su proyecto no encaja en el terreno).
Olvidar la relación adimensional
Una proporción mal interpretada transforma un rascacielos de 120 metros en una maqueta diminuta de apenas unos centímetros. Por lo tanto, revisar el factor de reducción antes de trazar la primera línea te ahorrará dolores de cabeza monumentales. La lectura precisa exige disciplina visual absoluta.
Aspecto poco conocido o consejo experto
El factor de contracción del material
Los planos impresos en papel plotter sufren variaciones dimensionales debido a la temperatura ambiente del estudio. Los profesionales veteranos jamás confían en una sola cota numérica impresa.

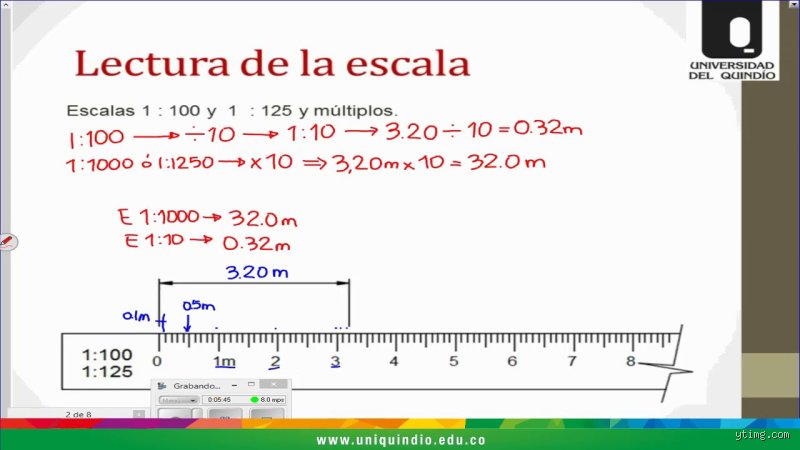

Calibración con escalímetro físico
Utiliza siempre una escala 1:100 como base auxiliar cuando el escalímetro específico no cuadre con los milímetros del escaneo digital. Pero recuerda que la tecnología digital también miente si la resolución de exportación altera los píxeles reales. Un margen de tolerancia del 0.5 por ciento es el límite aceptable en cartografía avanzada.
Preguntas Frecuentes
¿Cómo se calcula una escala desconocida en un plano antiguo?
Para descubrir la proporción real debes medir un objeto físico conocido dentro del dibujo, como una puerta estándar o una vía de 10 metros de ancho. Divides la dimensión medida en el papel entre la dimensión real expresada en la misma unidad. El resultado obtenido te dará el factor exacto de reducción sin depender de datos impresos dudosos. Esta técnica salva investigaciones históricas enteras todos los días.
¿Qué diferencia hay entre escala natural y de ampliación?
La escala natural se representa como 1:1, donde cada trazo en el papel equivale exactamente al tamaño físico del objeto real en el mundo. En cambio, las proporciones de ampliación como 5:1 agigantan los componentes diminutos para facilitar su análisis técnico detallado. Los ingenieros mecánicos usan la segunda variante continuamente para diseñar microchips y engranajes complejos. Sin esta distinción, fabricar piezas de precisión sería una tarea matemáticamente imposible.
¿Por qué el escalímetro triangular tiene seiscaras distintas?
Cada cara del instrumento agrupa dos proporciones inversas para cubrir desde reducciones kilométricas hasta ampliaciones microscópicas sin cambiar de herramienta en la mesa de trabajo. Las numeraciones más habituales combinan relaciones de 1:20, 1:50, 1:75, 1:100, 1:125 y 1:250 de forma simultánea. Esta distribución optimiza los tiempos de diseño arquitectónico al eliminar conversiones manuales innecesarias. Al final, dominar el instrumento físico es cuestión de pura memoria táctil.
Síntesis comprometida
La lectura correcta de proporciones técnicas no es un simple ejercicio escolar de matemáticas básicas, sino una barrera infranqueable entre el éxito milimétrico y el desastre estructural. Quien confía en la intuición visual sobre un plano complejo merece perderse en su propio laberinto de líneas mal interpretadas. La precisión cartográfica y arquitectónica exige rigor implacable desde el primer trazo hasta la ejecución final en el terreno. Las herramientas digitales facilitan el trabajo, pero la responsabilidad analítica recae exclusivamente en tu criterio profesional.
