Entendiendo el bucle de corriente y por qué no usamos cero
El misterio del cero vivo en la instrumentación
Seguramente te has preguntado alguna vez por qué diablos nos complicamos la vida empezando en cuatro en lugar de usar un cero redondo y limpio. La razón es técnica y, sinceramente, bastante ingeniosa porque permite distinguir un sensor que marca el mínimo de uno que tiene el cable cortado. Si tuviéramos un rango de 0 a 20 y el cable se rompe, el sistema pensaría que el tanque está vacío, lo cual es una receta para el desastre total. Al mantener esos 4 mA como base, el sistema sabe que si llega un cero absoluto, algo se ha roto físicamente en la instalación. Es una red de seguridad analógica que ha sobrevivido décadas a pesar del avance digital.
La anatomía de una señal analógica estándar
Estamos ante un estándar que se niega a morir. Yo mismo he visto ingenieros jóvenes intentar reemplazar todo con protocolos inalámbricos, pero al final del día, el par trenzado sigue mandando en la planta. La señal viaja por el cable sin inmutarse demasiado ante las caídas de tensión, siempre que la fuente tenga potencia suficiente para empujar esos electrones. Pero (y aquí es donde se complica la cosa) la linealidad no siempre es perfecta. Aunque la teoría nos dice que la relación es una línea recta impecable, la realidad de la resistencia del cable y el ruido electromagnético suele meter cuchara. Por eso, entender la fórmula para el escalado de 4 a 20 mA no es solo un ejercicio académico, sino una necesidad de supervivencia para que el SCADA no te mienta en la cara.
Desglose matemático de la fórmula para el escalado de 4 a 20 mA
La pendiente y el factor de conversión
Para calcular cualquier valor, primero necesitamos la pendiente, esa constante que define cuánto cambia la variable física por cada miliamperio que sube la señal. La operación es sencilla: restas el valor máximo del proceso menos el mínimo, y divides ese resultado por dieciséis. ¿Por qué dieciséis? Pues porque 20 menos 4 no da otra cosa. Si tienes un sensor de presión de 0 a 100 bar, cada miliamperio equivale a 6.25 bar de presión efectiva. Eso lo cambia todo cuando intentas calibrar con precisión de cirujano. Si fallas en este cálculo inicial, todo el escalado posterior será un castillo de naipes tambaleándose.
La ecuación final que debes tatuarte

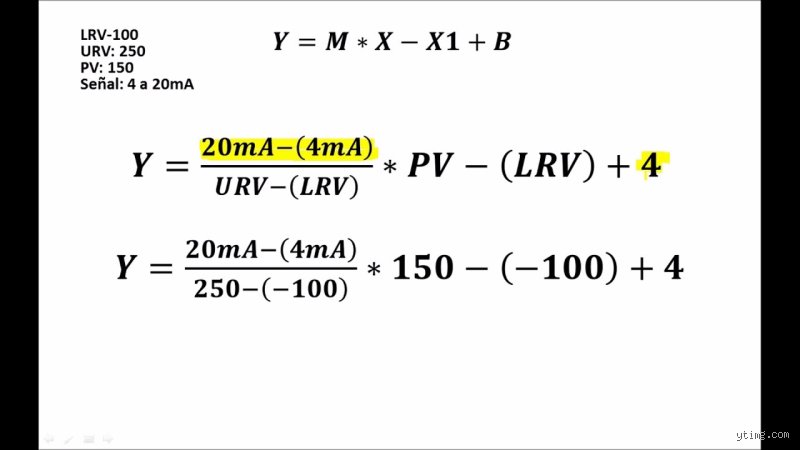

Aquí es donde ponemos toda la carne en el asador. La estructura matemática definitiva queda de la siguiente forma: Valor de Proceso es igual a la diferencia del rango físico dividida por 16, multiplicado por la intensidad medida menos 4, sumándole al final el valor mínimo del rango. Parece un trabalenguas, pero es pura lógica de primer grado. Imagina que recibes 12 mA de un sensor de temperatura que mide entre -20 y 80 grados Celsius. Restas 4 a esos 12, obtienes 8, lo multiplicas por el factor de escala y sumas el desplazamiento inicial. El resultado debe ser exactamente el punto medio. Si tu PLC te da otra cosa, alguien ha metido la pata en la configuración del canal analógico.
Variables y unidades de ingeniería
No podemos olvidar que el PLC no entiende de bares, grados o litros; él solo ve cuentas digitales. Generalmente, una señal de 4 a 20 mA se convierte internamente en un rango de 0 a 27648 o de 4000 a 20000 dependiendo del fabricante. Esta doble conversión añade una capa de complejidad que a menudo confunde a los principiantes. Estamos lejos de eso de conectar y listo. Tienes que asegurar que la fórmula para el escalado de 4 a 20 mA esté perfectamente alineada con la resolución de tu tarjeta de entradas analógicas para evitar errores de cuantificación que te vuelvan loco en las guardias nocturnas.
Implementación práctica y el factor humano en el error
Configuración de entradas en el software
Casi todos los entornos de programación modernos traen bloques de función que hacen este trabajo por ti. Sin embargo, confiar ciegamente en una caja negra es el primer paso hacia un error catastrófico durante una parada de planta. Debes conocer los límites. Si tu sensor de nivel está mal colocado, la fórmula para el escalado de 4 a 20 mA solo servirá para escalar un error de forma muy precisa. Es fundamental verificar que el valor de 4 mA coincida con el cero físico real del proceso. A veces, la sabiduría convencional dice que basta con autocalibrar, pero yo prefiero el método manual: multímetro en mano y cálculo en libreta. La vieja escuela rara vez falla.
El impacto del desplazamiento u offset
¿Qué pasa si tu sensor empieza en 0.5 bar en lugar de 0? Ese pequeño desplazamiento desbarata toda la ecuación si no lo contemplas en el término independiente de tu fórmula. Es un error común ignorar el valor mínimo de la variable física pensando que siempre será cero. Pero (y este es un pero grande) en procesos químicos o de vacío, los rangos negativos son el pan de cada día. Si el mínimo es -1 bar, ese valor debe restarse o sumarse adecuadamente según su signo. La matemática es fría y no perdona los descuidos con los signos negativos.
Comparativa frente a otros rangos de señal
¿Por qué no usar 0 a 10 Voltios?
La tensión es cómoda, sí, pero es una señal extremadamente frágil frente a las distancias largas. Si tiras un cable de cien metros, los 10 voltios que salen del transmisor podrían llegar como 9.2 al armario de control debido a la caída de tensión. En cambio, la corriente es constante en todo el lazo. La fórmula para el escalado de 4 a 20 mA es superior porque la intensidad que sale es la misma que llega, punto. Aquí no hay discusión posible. El uso de voltaje se ha quedado relegado a laboratorios o distancias ridículamente cortas dentro de un mismo cuadro eléctrico.
El auge de los protocolos digitales frente al analógico
Hoy en día escuchamos mucho sobre HART, Profibus o Foundation Fieldbus. Estos sistemas permiten enviar mucha más información que un simple valor numérico, como diagnósticos o estados del dispositivo. A pesar de esto, el lazo de corriente analógico sigue siendo el estándar de oro por su sencillez y robustez. No necesitas un manual de quinientas páginas para entender por qué una bomba no arranca si tienes un lazo de 4-20 mA; solo necesitas saber si hay corriente o no. Es esa simplicidad la que mantiene viva la fórmula para el escalado de 4 a 20 mA en pleno siglo veintiuno, y sospecho que seguirá así por mucho tiempo más.
Mitos destructivos y el caos del offset en el bucle de corriente
A menudo, los técnicos novatos asumen que la fórmula para el escalado de 4 a 20 ma es una línea recta que nace del origen matemático cero. Gran error. El problema es que ignorar el pedestal de 4 mA convierte cualquier lectura en un desastre logístico. Muchos creen erróneamente que si el sensor marca 8 mA, estamos exactamente al 50% del rango. Pero, si aplicamos la lógica fría, 8 mA apenas representa el 25% del recorrido útil sobre el cero vivo. ¿Por qué ocurre esto? Porque el rango dinámico real no es de 20, sino de 16 unidades de intensidad.
La trampa de la resolución del PLC
Seamos claros: tu PLC no entiende de amperios, entiende de bits. Un error común es despreciar la cuantización de la señal analógica. Si mapeas un sensor de presión de 0 a 100 bar usando una tarjeta de 12 bits, tienes 4096 saltos teóricos. Salvo que te des cuenta de que al usar la fórmula para el escalado de 4 a 20 ma, estás sacrificando los primeros 819 niveles (el equivalente al tramo 0-4 mA). Esto reduce tu precisión efectiva de manera dramática. ¿De verdad vas a dejar que un error de redondeo arruine la calibración de una caldera de alta presión?
El fantasma de la impedancia de carga
Existe la idea falsa de que la corriente es inmune a la distancia de forma infinita. Falso. La Ley de Ohm es un juez implacable. Si la resistencia total del lazo supera los 600 ohmios en un sistema de 24 Vcc, la fórmula para el escalado de 4 a 20 ma colapsará antes de llegar al valor máximo. El transmisor simplemente se queda sin aliento eléctrico para empujar esos 20 mA. Es una limitación física, no de software. Pero a veces preferimos culpar al código antes que sacar el multímetro y medir la caída de tensión real en el borne.
El secreto del "Live Zero" y la detección de roturas
Si alguna vez te has preguntado por qué no usamos 0-20 mA como estándar universal, la respuesta es la supervivencia del hardware. El uso de 4 mA como punto de partida, conocido como cero vivo, es la herramienta de diagnóstico más barata de la historia de la automatización. Nos permite distinguir un tanque vacío de un cable cortado por una carretilla elevadora. Si la lectura cae a 0.0 mA, el sistema sabe instantáneamente que hay una discontinuidad física. Y esto es algo que las señales de 0-10 V simplemente no pueden gestionar sin electrónica adicional compleja.
Optimización mediante el escalado inverso
Un consejo de experto que pocos aplican por miedo a la confusión: el escalado inverso. Imagina una válvula que debe cerrarse por seguridad cuando falla la energía. Aquí, la fórmula para el escalado de 4 a 20 ma se invierte. Asignamos 20 mA al estado de reposo y 4 mA a la apertura total. Es un truco mentalmente exigente para el operario (un poco irónico, ¿no?), pero garantiza que cualquier degradación de la señal mueva el proceso hacia la zona segura. No te limites a la progresión lineal estándar si la lógica de fallos dicta lo contrario. La flexibilidad matemática es tu mejor aliada en entornos críticos donde un error cuesta miles de euros por minuto.
Preguntas Frecuentes sobre instrumentación
¿Cómo afecta la temperatura a la precisión del escalado?
La temperatura ambiente altera la resistencia de los conductores de cobre y el comportamiento de los componentes internos del transmisor de campo. Un cambio de 20 grados Celsius puede inducir una deriva térmica que desplace el cero real unos microamperios. Esto significa que la fórmula para el escalado de 4 a 20 ma podría entregar un valor de 4.05 mA cuando debería ser 4.00 mA exactos. Para mitigar esto, siempre se recomienda realizar la calibración en condiciones de operación reales, utilizando compensadores de temperatura si el proceso maneja fluidos a más de 150 grados de forma constante.
¿Es posible usar cables sin apantallar para señales de 20 mA?
Aunque la señal de corriente es mucho más robusta frente al ruido electromagnético que las señales de voltaje, el riesgo persiste. Si los cables pasan cerca de variadores de frecuencia que emiten picos de 400 V, la inducción puede ensuciar la señal. La fórmula para el escalado de 4 a 20 ma procesará ese ruido como fluctuaciones reales en la variable de proceso, provocando oscilaciones molestas en los lazos PID. Por tanto, usa siempre par trenzado apantallado y conecta la malla a tierra solo en un extremo para evitar bucles de masa indeseados.
¿Qué sucede si conecto varios receptores en serie?
Puedes conectar un registrador de papel y un PLC en el mismo lazo, siempre que la fuente de alimentación tenga voltaje suficiente. Cada dispositivo añade una carga, típicamente de 250 ohmios, lo que genera una caída de tensión de 5 V a plena escala. Si sumas dos dispositivos, necesitas 10 V solo para la carga, más la caída del cable y el voltaje mínimo de funcionamiento del sensor. La fórmula para el escalado de 4 a 20 ma seguirá siendo válida en ambos dispositivos, ya que la corriente es idéntica en todos los puntos de un circuito serie según las leyes de Kirchhoff.
Síntesis comprometida sobre la estandarización analógica
Basta de debates estériles sobre la digitalización total. Mientras existan entornos con interferencias masivas y distancias kilométricas, la fórmula para el escalado de 4 a 20 ma seguirá siendo la reina absoluta de la industria. No es una reliquia del pasado, es una solución elegante basada en la robustez física. Debemos dejar de verla como una simple resta de fracciones para entenderla como un protocolo de seguridad intrínseca. Quien desprecia el cero vivo no entiende la realidad del taller. La precisión no está en el software más caro, sino en entender que esos 16 mA de diferencia son la frontera entre el control total y el desastre operativo. Mi posición es clara: domina la aritmética del lazo o prepárate para perseguir fantasmas en el sistema de control toda tu carrera profesional.
