El abismo entre el papel y la realidad: qué es realmente una escala
Seamos claros: una escala no es más que una mentira piadosa que nos permite meter un edificio de veinte plantas dentro de una carpeta de cuero o un mapa de todo el continente europeo en la pantalla de un teléfono móvil que apenas cabe en tu bolsillo. Aquí es donde se complica el asunto para muchos, porque tendemos a pensar que la escala es un número estático, cuando en verdad es una relación dinámica de poder entre dos mundos que nunca se tocan. Yo siempre he mantenido que, sin la capacidad de proyectar dimensiones, la arquitectura y la ingeniería serían simples ejercicios de fe ciega. Pero la sabiduría convencional suele dictar que basta con comprar una regla especial y olvidarse del resto, cuando la realidad es que entender la proporción es un lenguaje mental que va mucho más allá de una herramienta de plástico.

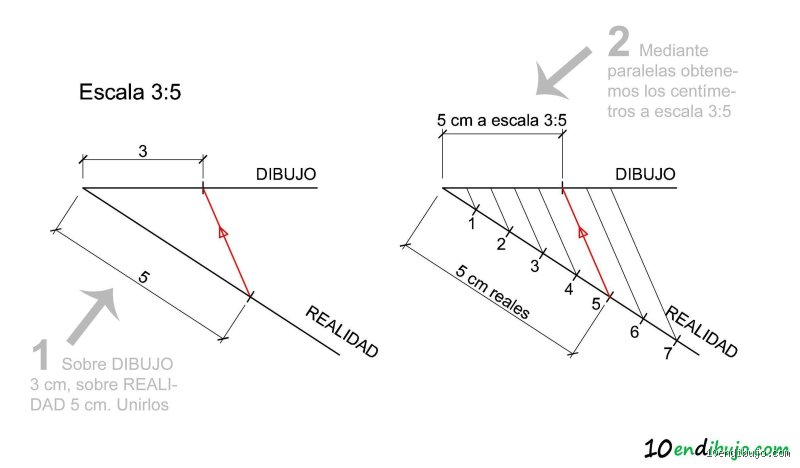

La escala numérica frente a la escala gráfica
Existen dos formas principales de representar esta relación, y aunque ambas buscan el mismo fin, su ejecución cambia las reglas del juego. La numérica se presenta como una fracción (1:50, 1:100), donde el primer número representa el dibujo y el segundo la realidad. Pero —y este es un matiz que muchos pasan por alto— la escala gráfica es mucho más resiliente ante los errores de impresión o el zoom digital. ¿Por qué ocurre esto? Porque si fotocopias un plano y este cambia de tamaño, la barrita de la escala gráfica se encoge o crece con el dibujo, manteniendo la veracidad de la información, mientras que el número escrito se queda ahí, riéndose de tu precisión perdida. Es una ironía bastante simpática de la técnica: lo más rudimentario termina siendo lo más fiable.
Unidades de medida: el error que arruina proyectos
El tema es que el 90% de los errores al aprender cómo calcular la escala en 3 pasos no vienen de una mala división, sino de mezclar churras con merinas. No puedes dividir 5 centímetros del plano entre 500 metros de una parcela real sin pasar antes todo a la misma base. Si no igualas las unidades antes de operar, el resultado será una aberración geométrica que no servirá ni para diseñar una caseta de perro. Estamos lejos de eso si simplemente aplicas el factor de conversión adecuado desde el inicio. Es un paso tedioso, lo reconozco, pero saltárselo es garantizar el fracaso absoluto.
Desarrollo técnico 1: midiendo el prototipo o la representación
El primer movimiento en este baile de números es la captura de datos en el soporte que tienes delante. Para entender cómo calcular la escala en 3 pasos, necesitas una medida de origen extremadamente precisa. Si estás trabajando sobre un plano físico, necesitarás una regla milimetrada de alta calidad, pero si estás en un entorno digital como AutoCAD o Photoshop, la herramienta de medición te dará una cifra con decimales infinitos. El consejo de un servidor es que nunca te fíes de una sola medida; toma tres referencias distintas del mismo plano para confirmar que la deformación del soporte no te está jugando una mala pasada.
La precisión del instrumento de medición
No es lo mismo medir con un flexómetro de obra que con un calibre digital, y esa diferencia puede parecer insignificante hasta que intentas encajar una pieza mecánica en un motor. 1 milímetro en un plano a escala 1:1000 se traduce en un metro de error en la obra real. Imagina explicarle eso al jefe de obra mientras ves cómo la excavadora destroza una tubería que no debería estar ahí. Por eso, el primer paso exige una pulcritud casi obsesiva. Debes anotar la cifra exacta, sin redondeos perezosos, porque ese número es la base de todo el edificio matemático que vas a construir a continuación.
Identificación de los puntos de control
Aquí es donde se complica la fase inicial si el plano no tiene cotas. Tienes que buscar elementos cuya medida sea estándar o universal, como el ancho de una puerta (que suele ser de 0,80 metros) o la altura de un escalón. Si logras identificar un objeto conocido, ya tienes la mitad del trabajo hecho. Pero, seamos honestos, a veces los planos son un caos absoluto de líneas cruzadas y manchas de café. En esos casos, la paciencia es tu única aliada. Una vez que tienes esa cifra (digamos 12 centímetros), ya estás listo para enfrentarte al mundo real.
Desarrollo técnico 2: el salto a la dimensión real del objeto
El segundo hito en el camino de cómo calcular la escala en 3 pasos es conocer la magnitud verdadera. Esto suele ser un dato que ya posees o que debes investigar en el terreno. Si estás haciendo un mapa, la distancia real puede ser de 15 kilómetros entre dos ciudades. Si estás diseñando una pieza de joyería, quizá sean 25 milímetros. Lo importante aquí es la veracidad del dato. La escala no perdona las aproximaciones vagas. Necesitas la cifra oficial, la medida que el objeto ocupa en el espacio tridimensional, sin filtros ni interpretaciones creativas.
La importancia de la fuente de datos reales
A menudo, el dato real viene de un catastro, de un manual de instrucciones o de una cinta métrica extendida sobre el barro. Yo he visto proyectos enteros irse a la basura porque alguien asumió que una parcela medía 40 metros de largo cuando en realidad medía 38,5 metros. Esa diferencia de 1,5 metros es un abismo cuando intentas calcular la escala para un encaje urbanístico. No te conformes con lo que "parece que mide"; verifica, llama por teléfono o ve tú mismo con el equipo de medición si hace falta. La realidad es terca y no se adapta a tus cálculos, eres tú quien debe adaptarse a ella.
Conversión uniforme de magnitudes
Para que la fórmula funcione, debemos hablar el mismo idioma. Si tu medida en el plano está en milímetros (supongamos 45 mm) y tu medida real está en kilómetros (3 km), tienes que elegir una unidad común. Mi recomendación es pasar siempre todo a la unidad más pequeña disponible para evitar trabajar con demasiados decimales que solo sirven para marear al personal. En este caso, 3 kilómetros se convierten en 3.000.000 de milímetros. Parece una cifra astronómica, casi ridícula, pero es la única forma de que la división sea pura y el resultado sea un coeficiente de escala limpio y utilizable.
Comparación de métodos: ¿Es mejor la regla de tres o la fórmula directa?
Muchos estudiantes y profesionales prefieren usar la regla de tres porque les da una sensación de seguridad nostálgica de la época del instituto. Dicen: "Si 5 cm son 100 metros, entonces X cm son Y metros". Y funciona, claro que funciona. Pero eso lo cambia todo cuando tienes que hacer cálculos masivos o programar una hoja de cálculo. La fórmula directa de la escala (E = D / R) es mucho más eficiente para el flujo de trabajo moderno, aunque la sabiduría convencional siga aferrada a los esquemas cruzados de la regla de tres. Al final, ambos caminos llegan a la misma cima, pero uno va en ascensor y el otro sube por las escaleras sudando la gota gorda.
Alternativas digitales y escalímetros
Hoy en día existen aplicaciones que calculan la escala simplemente haciendo una foto al objeto con una moneda al lado como referencia. Es fascinante, casi mágico, pero tiene sus riesgos. Confiar ciegamente en el software sin entender la lógica subyacente es como intentar pilotar un avión solo porque sabes jugar a los videojuegos. Un escalímetro físico sigue siendo, a mi juicio, la herramienta más honesta que existe. No necesita batería, no se cuelga y te obliga a pensar en términos de proporción espacial cada vez que giras el prisma de plástico para buscar la cara de 1:20 o 1:500.
Tropezones matemáticos: Errores que arruinan tu maqueta
Seamos claros: el mayor veneno al calcular la escala es el exceso de confianza frente a la calculadora. Muchos entusiastas asumen que basta con dividir el número más grande por el más pequeño, ignorando que las unidades de medida son caprichosas y no perdonan la desidia. Si mides en metros pero tu plano está en milímetros, el desastre arquitectónico está garantizado.
La trampa mortal de las unidades mixtas
Imagina que intentas representar un muro de 5 metros en un papel A4 usando una relación de 1:50. Si olvidas convertir esos 5 metros a 500 centímetros antes de operar, terminarás con una miniatura invisible o un mamotreto que no cabe ni en la mesa del comedor. ¿Por qué ocurre esto tan a menudo? Porque el cerebro humano tiende a simplificar procesos complejos por pura pereza cognitiva. Pero la realidad física no entiende de atajos. Debes unificar el sistema métrico antes de apretar cualquier botón, salvo que prefieras ver cómo tu proyecto se desmorona por un simple error de coma decimal.
Confundir la escala lineal con la superficial
Aquí es donde la mayoría tira la toalla. Si duplicas la escala lineal de un objeto, no estás duplicando su presencia física en el espacio, sino que estás cuadruplicando su superficie. Es pura geometría euclidiana que a veces olvidamos tras salir del instituto. Una escala de 1:10 ocupa cien veces menos área que una de 1:1, aunque el número "diez" parezca pequeño. Este error de percepción visual suele inflar los presupuestos de materiales de forma dramática, dejando carteras vacías y estanterías sobresaturadas. Y sí, es un error de principiante, pero incluso los veteranos caen cuando las prisas aprietan el cuello.
El secreto del escalímetro digital y la visión espacial
Existe un rincón oscuro en el diseño asistido por ordenador que nadie te cuenta en los tutoriales básicos. Se trata de la resolución de salida frente al calcular la escala en pantallas de alta densidad de píxeles. Ya no estamos en los tiempos del papel vegetal y la tinta china donde un milímetro era, efectivamente, un milímetro. En el ecosistema digital, la escala es una entelequia hasta que se materializa en un soporte físico o un sensor específico.
La compensación por distorsión óptica
Cuando trabajas en escalas extremas, como 1:1000 para urbanismo o 10:1 para microelectrónica, la vista nos engaña de forma sibilina. Un consejo de experto: añade siempre una referencia humana o un objeto cotidiano dentro del diseño para mantener los pies en el suelo. El problema es que el software te permite hacer zoom infinito, lo que aniquila tu noción de la proporción real. Al imprimir, aquello que parecía un detalle robusto se convierte en una línea famélica de 0.2 milímetros. Mantener un control rígido sobre el grosor de línea proporcional es lo que separa a un técnico mediocre de un maestro de la precisión métrica. No dejes que los píxeles te mientan; ellos no tienen que construir la pieza final, tú sí.
Preguntas Frecuentes sobre la métrica proporcional
¿Es posible usar escalas diferentes en un mismo plano técnico?
Rotundamente sí, de hecho es la norma en ingeniería compleja donde coexisten detalles minúsculos con estructuras masivas. Se suelen emplear ventanas gráficas donde el dibujo principal se mantiene a 1:50 mientras que los encuentros de vigas se disparan a 1:5 para mayor claridad. Según las normativas internacionales de dibujo, cada sección debe indicar claramente su proporción individual para evitar colisiones constructivas. Calcular la escala de cada detalle requiere un rigor absoluto, ya que un error en una sola ventana puede invalidar los 20 planos restantes del conjunto. Recuerda que la coherencia es el único salvavidas real en un entorno de producción industrial de alto nivel.
¿Qué escala es la más adecuada para maquetación arquitectónica estándar?
La respuesta depende del nivel de detalle que busques, pero la 1:50 es la reina indiscutible para interiores por su equilibrio estético. En esta proporción, 2 centímetros en el modelo representan exactamente 1 metro en la vida real, facilitando cálculos mentales rápidos sin recurrir a la tecnología. Para proyectos de urbanismo extensos, lo habitual es saltar a 1:200 o 1:500, donde la morfología del terreno prima sobre el detalle del mobiliario. Si intentas meter un edificio entero en 1:20, necesitarás un hangar para guardarlo, lo cual resulta poco práctico y excesivamente costoso. La elección correcta ahorra aproximadamente un 40% de tiempo en la fase de corte y ensamblaje de materiales sintéticos.
¿Cómo afecta el cambio de escala a la resistencia de los materiales?
Este es un punto crítico que la mayoría ignora: las propiedades físicas no escalan de forma lineal como las dimensiones. Si reduces un puente a escala 1:100, el modelo será proporcionalmente mucho más fuerte que el original debido a la ley cuadrático-cubica de Galileo. El peso disminuye con el cubo del factor de escala, mientras que la resistencia de las secciones transversales solo disminuye con el cuadrado. Por esta razón, una hormiga puede levantar 50 veces su peso pero un elefante colapsaría si intentara lo mismo. Al calcular la escala para pruebas de carga, los ingenieros deben aplicar factores de corrección complejos para que los datos obtenidos en laboratorio sean válidos en la obra final.
Sintesis comprometida sobre la precisión dimensional
Basta de medias tintas: la obsesión por la precisión no es un síntoma de trastorno obsesivo, sino la única garantía de éxito en un mundo regido por la física. Quien desprecia un milímetro al calcular la escala termina enfrentándose a un centímetro de error en la ejecución, y eso, en términos de ingeniería, es un abismo insalvable. La escala no es una sugerencia artística, es un contrato matemático vinculante entre tu idea y la materia. Si pretendes dominar cualquier disciplina técnica, debes abrazar el rigor numérico con una disciplina casi militar. Aquellos que confían en el "ojo buen cubero" están condenados a la irrelevancia profesional y al desperdicio constante de recursos. La verdadera libertad creativa nace precisamente de conocer los límites exactos de lo que estamos representando en el papel o en la pantalla.
