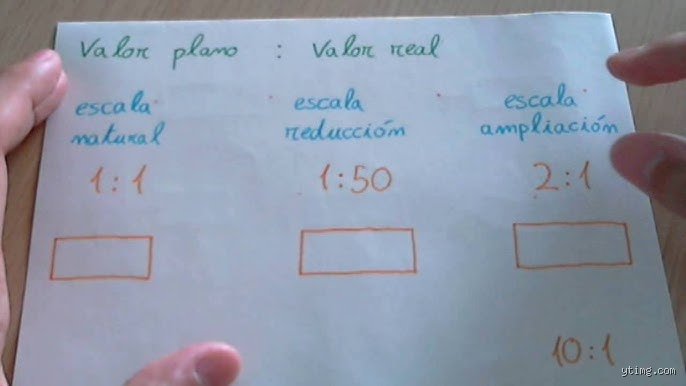

La escala natural 1:1 y el peso de la realidad tangible
Cuando hablamos de cómo se hace la escala natural, nos referimos técnicamente a la escala 1:1. Esto significa que el numerador y el denominador son idénticos. Si diseñas una pieza de relojería o un tornillo específico, plasmarlo en su tamaño real te permite visualizar de forma inmediata si los componentes encajan sin que tu cerebro tenga que hacer malabares de conversión. ¿Por qué complicarse la existencia calculando ratios de reducción cuando el objeto cabe perfectamente en un formato A4 o A3? Aquí es donde se complica la percepción del principiante: solemos pensar que "dibujar" implica transformar, pero en este caso, el dibujo es una réplica exacta. Seamos claros, la escala natural es el estándar de oro de la fidelidad visual.
El concepto de magnitud real en el plano
La relación de semejanza es total. Yo sostengo que la escala natural es la más difícil de ejecutar correctamente porque no perdona el error; en una escala de reducción 1:50, un milímetro de desvío se camufla, pero en un 1:1, ese fallo salta a la vista de inmediato. Es una cuestión de honestidad técnica. Estamos lejos de los tiempos donde todo se hacía a ojo. Hoy, trabajar a tamaño real exige una precisión en el trazo que pocos dominan al principio. El tema es que el objeto representado no sufre ninguna deformación ni geométrica ni dimensional. Es, literalmente, el objeto en sí mismo atrapado en dos dimensiones.
La proporción unitaria como base del diseño industrial
Pero no te equivoques pensando que esto es solo para piezas pequeñas. En el diseño de mobiliario o incluso en ciertos detalles arquitectónicos, entender cómo se hace la escala natural permite evaluar la ergonomía de un pomo de puerta o la textura de una moldura. Pero claro, la sabiduría convencional dice que siempre hay que escalar para "ahorrar espacio". Yo digo que eso es un error si lo que buscas es validar la usabilidad. Un plano 1:1 te obliga a enfrentarte a la escala humana real. La proporción unitaria elimina el ruido cognitivo. Y eso lo cambia todo cuando el operario en el taller coge tu plano y puede poner la pieza física encima para comprobar que todo está en su sitio.
Procedimiento práctico: los pasos definitivos para el trazado preciso
Para ejecutar correctamente cómo se hace la escala natural, lo primero es el soporte. No puedes dibujar un objeto de 30 centímetros en un papel de 20. Parece una obviedad, pero la falta de planificación arruina más planos que la falta de talento. El proceso comienza con la medición exhaustiva del objeto mediante calibres o reglas de alta precisión que aseguren que esos 25.4 milímetros de una pulgada se trasladen íntegramente al soporte. Es un ejercicio de pura observación y traslado. No hay cálculos. No hay calculadoras echando humo. Solo tú, tu herramienta de medición y el lienzo que debe recibir la impronta exacta del mundo físico.
Selección de instrumentos y el factor de error cero
Aquí la elección del material es determinante. Si usas un lápiz con una punta roma de 0.9 milímetros, ya estás introduciendo una variable de error que en la escala 1:1 es inaceptable. Se requiere un estilógrafo o un portaminas de 0.3 o 0.5 milímetros para asegurar que la línea represente el límite exacto de la masa del objeto. ¿Te has fijado alguna vez en cómo cambia la percepción de un objeto cuando lo ves proyectado a su tamaño real? La sensación de peso y volumen se transmite de forma mucho más eficaz. Es fundamental (perdón, quería decir que es el punto donde la técnica se vuelve arte) que el trazado sea limpio, sin rectificaciones que engrosen el contorno, porque en la escala natural el grosor de la línea sí importa.
El volcado de datos dimensionales sin intermediarios
Al preguntarnos cómo se hace la escala natural en entornos digitales como AutoCAD o SolidWorks, el proceso se simplifica pero el rigor debe ser el mismo. En el espacio modelo, siempre trabajas 1:1. El problema surge al imprimir. Y aquí es donde muchos fallan estrepitosamente al no configurar el "layout" correctamente, dejando que el software ajuste la imagen al papel de forma automática. ¡Error fatal\! Si el programa escala un 98 por ciento para dejar márgenes, ya no tienes una escala natural, tienes un dibujo inservible para la fabricación. La coherencia entre lo que mides en pantalla y lo que sale por la impresora debe ser absoluta, verificando siempre con una regla física tras la impresión.
La escala natural frente a la distorsión de la escala de reducción
La gran diferencia reside en la carga de información. Mientras que en una escala 1:20 tienes que omitir detalles porque el ojo humano no los percibiría (o la tinta emborronaría el papel), al saber cómo se hace la escala natural tienes la obligación de mostrarlo todo. Los chaflanes de 0.5 milímetros, las rugosidades, las tolerancias de ajuste. Todo debe estar ahí. Es una ventaja competitiva brutal para un diseñador poder presentar un prototipo en papel que el cliente pueda tocar y sentir como si fuera el objeto final. Pero, claro, esto tiene un límite físico obvio: no vamos a dibujar un Airbus A380 a escala 1:1 a menos que tengamos un hangar lleno de papel y mucha paciencia.
Cuándo evitar la escala natural y optar por la funcionalidad
A pesar de sus bondades, hay momentos donde la escala 1:1 es un estorbo. Si el objeto es demasiado simple o demasiado grande, empeñarse en usar esta escala es pura testarudez. Pero en la micro-mecánica o en la joyería, es la única forma de trabajar que tiene sentido. La alternativa suele ser la escala de ampliación (2:1,
Errores comunes o ideas falsas al proyectar
Muchos principiantes asumen que ejecutar una escala natural consiste simplemente en calcar medidas de la realidad al papel sin mediar reflexión alguna. El problema es que el ojo humano no es un escáner plano; nuestra percepción de la profundidad engaña sistemáticamente la traslación de volúmenes. Y si crees que usar una regla de 30 centímetros garantiza precisión absoluta en un plano técnico, estás pecando de ingenuidad técnica.
El mito de la equivalencia absoluta 1:1
Seamos claros: una escala 1:1 en un plano digital de 4000 píxeles no significa nada si no configuras la salida física de impresión. Existe la falsa creencia de que el software "entiende" la magnitud por sí solo. Pero la realidad es que un error de configuración en los DPI puede transformar tu diseño de un motor de 15 centímetros en una miniatura inservible de 4 milímetros. ¿Acaso no es frustrante perder tres horas de modelado por ignorar la densidad de píxeles? Salvo que verifiques la calibración del plotter cada mañana, tu escala natural será una sugerencia abstracta, no una norma de ingeniería.
Confundir escala natural con escala gráfica
Otro tropiezo recurrente surge al fotocopiar o redimensionar documentos técnicos. La gente confía ciegamente en el número escrito en el cajetín (1:1), olvidando que el papel sufre dilataciones térmicas del 0.2% según la humedad ambiental. Si el documento se escala por error al 98% para ajustarse a los márgenes de una impresora casera, la proporción real se esfuma. Por eso, los expertos siempre incluyen una barra graduada física; es el único seguro de vida contra la distorsión mecánica del hardware. No confíes en el dígito, confía en el segmento de control.
Aspecto poco conocido: La compensación por tolerancia
Pocos manuales mencionan la "escala natural de ajuste", un concepto avanzado donde la pieza no mide exactamente lo que dicta la teoría. Si diseñas un eje para un rodamiento de 25 milímetros, dibujarlo a 25.000 es un error de novato. Debes aplicar una micro-escala basada en las tolerancias ISO 286, ajustando quizás a 24.98 milímetros para permitir el montaje. Aquí es donde la escala natural se vuelve un ejercicio de psicología de materiales más que de geometría pura. La fricción no entiende de dibujos bonitos.
El secreto del trazado en escala real sobre superficies curvas
Cuando trabajamos en calderería o industria naval, la escala 1:1 exige considerar el desarrollo del espesor del material. Si doblas una chapa de acero de 12 milímetros, la fibra neutra se desplaza. Dibujar el contorno exterior como si fuera papel es una invitación al desastre en el taller de montaje. (Ignorar el radio de curvatura es el deporte nacional de los diseñadores mediocres). Nosotros, los que nos manchamos las manos, sabemos que la escala real requiere sumar un 33% del espesor a la longitud de arco para que la pieza final, una vez conformada, coincida con el diseño original. Es una danza matemática entre lo que ves y lo que el metal permite.
Preguntas Frecuentes
¿Cuándo es obligatorio usar la escala 1:1 según la norma ISO?
La normativa técnica internacional, específicamente la ISO 5455, establece que la escala natural es obligatoria siempre que la claridad del dibujo lo permita y el objeto quepa en el formato A0. En la fabricación de microchips o relojería fina, esta escala suele ser insuficiente, optando por escalas de ampliación como 10:1 o 50:1. Sin embargo, para componentes mecánicos estándar, el 85% de los planos de detalle deben presentarse en 1:1 para evitar errores de interpretación visual del operario. No es un capricho estético, es una medida de seguridad industrial para prevenir malentendidos catastróficos. Un plano mal interpretado cuesta miles de euros en desperdicio de material.
¿Es posible aplicar escala natural en proyectos arquitectónicos de gran envergadura?
Resulta físicamente imposible imprimir un edificio entero a tamaño real, pero se aplica la escala natural en los llamados "mock-ups" o maquetas de fachada a escala 1:1. Estos prototipos suelen cubrir secciones de 4 por 6 metros para testar la estanqueidad y el comportamiento térmico de los materiales antes de la construcción masiva. Casi el 90% de los rascacielos modernos pasan por esta fase de validación real en laboratorios de túnel de viento. Se trata de un paso intermedio donde la teoría del plano choca con la gravedad y el clima. Sin este testeo a tamaño real, las juntas de dilatación fallarían bajo condiciones extremas.
¿Cómo afecta el factor de escala a la resolución en el diseño 3D?
En el entorno de la fabricación aditiva o impresión 3D, trabajar en escala natural es el estándar por defecto para exportar archivos STL o STEP. Si modelas una pieza pequeña a escala 10:1 para verla mejor y olvidas redimensionarla al exportar, la impresora intentará crear un objeto diez veces más grande, agotando el filamento o chocando con los límites del eje Z. Las unidades de medida del entorno de trabajo deben coincidir estrictamente con las unidades del slicer de impresión. Asegurar la escala natural en el flujo de trabajo digital garantiza que las mallas poligonales mantengan la densidad necesaria de 0.1 milímetros por capa. Un descuido aquí convierte una pieza funcional en un bloque amorfo de plástico derretido.
Sintesis comprometida
Basta de romanticismos técnicos: la escala natural no es una opción pedagógica, es la última frontera de la precisión en un mundo obsesionado con la simulación digital. Dominar la escala natural implica aceptar que el monitor nos miente y que solo el contacto físico con la medida real valida un diseño. Nosotros defendemos que cualquier profesional que no sea capaz de verificar manualmente un calibre 1:1 no debería estar cerca de una cadena de producción. La tecnología facilita el trazado, pero la responsabilidad de la magnitud final recae en el juicio humano, no en el algoritmo de turno. Es hora de volver a medir dos veces para cortar solo una, recuperando el respeto por la proporción exacta frente al caos del "más o menos". Al final, la diferencia entre un ingeniero y un aficionado son precisamente esos 0.05 milímetros de realismo.
