En el fascinante mundo del diseño arquitectónico, la ingeniería civil, el dibujo técnico y el interiorismo, la precisión no es meramente una cualidad deseable, sino la columna vertebral sobre la cual se construye cualquier proyecto exitoso. Ya sea que estés remodelando un espacio habitacional, diseñando los planos de una nueva edificación o interpretando un proyecto ejecutivo complejo, tarde o temprano te enfrentarás a la necesidad ineludible de traducir las dimensiones del papel al mundo real, y viceversa.
Entre la amplia gama de proporciones utilizadas en el dibujo técnico, la escala 1:50 ocupa un lugar privilegiado. Es, por excelencia, el estándar de oro para la elaboración de planos de planta, distribuciones de mobiliario, secciones constructivas y detalles arquitectónicos de mediana complejidad. Su popularidad radica en un equilibrio perfecto: ofrece el nivel de detalle necesario para visualizar elementos complejos sin requerir planos gigantescos o imposibles de manejar en una mesa de trabajo convencional.
A lo largo de esta primera parte de nuestra guía experta, desglosaremos desde los conceptos matemáticos fundamentales hasta el uso correcto de las herramientas físicas necesarias para dominar la lectura de medidas en escala 1:50, sentando las bases técnicas para que puedas trabajar con total seguridad y precisión milimétrica.
1. ¿Qué es exactamente una escala 1:50? El principio de la proporción
Para dominar la lectura de cualquier plano, lo primero que debemos hacer es comprender la lógica matemática y geométrica que hay detrás de la representación a escala.
Cuando observas la nomenclatura 1:50 (leída comúnmente como "uno es a cincuenta"), estás ante una proporción de reducción. Esto significa que cada unidad de medida que ves representada en el papel equivale exactamente a 50 unidades de esa misma medida en el mundo real.
Desglose métrico fundamental:
En el papel (o plano digital): 1 centímetro ().
En la realidad (espacio físico): 50 centímetros ().

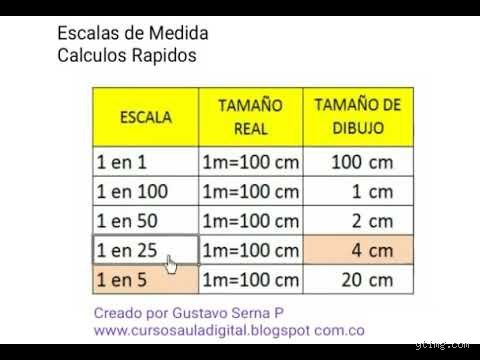

Dado que un metro tiene 100 centímetros, la proporción se vuelve aún más intuitiva cuando pensamos en metros:
2 centímetros en el plano equivalen a 1 metro () en la realidad.
Esta relación directa () es la regla de oro que todo arquitecto, diseñador o estudiante debe grabar en su memoria. Si mides una línea en tu plano de planta y esta mide exactamente con una regla común, sabrás que en el edificio real esa pared medirá metros ( metros, o bien ).
2. ¿Para qué se utiliza la escala 1:50 en el diseño y la construcción?
No todas las escalas sirven para lo mismo. Mientras que una escala 1:100 o 1:200 se utiliza para proyectos urbanísticos o plantas de conjunto donde se busca ver el panorama general, y una escala 1:10 o 1:5 se reserva para detalles constructivos hiperespecíficos (como uniones de carpintería o anclajes estructurales), la escala 1:50 se encuentra en el punto de encuentro ideal.
Sus aplicaciones más comunes incluyen:
Planos de distribución arquitectónica (Plantas amuebladas): Permite apreciar con claridad la disposición de los espacios, el grosor de los muros (que en esta escala suelen dibujarse con gran precisión, típicamente de o , es decir, o en el plano), la apertura de puertas y la ubicación exacta de los muebles.
Diseño de interiores: Es la escala perfecta para verificar si un sofá, una mesa de comedor o una cama king-size caben holgadamente en una habitación, evaluando las zonas de circulación humana sin margen de error.
Alzados y secciones transversales: Facilita la lectura de alturas de techos, ubicación de ventanas, niveles de piso terminado y elementos verticales de la fachada o el interior.
Proyectos de remodelación y reformas: Al ser un formato manejable, es el favorito de contratistas y albañiles en obra para revisar medidas rápidas de muros divisorios y acabados.
3. La herramienta indispensable: El escalímetro triangular
Aunque teóricamente podrías usar una regla escolar convencional y multiplicar mentalmente cada valor por cincuenta (o hacer conversiones basadas en los por metro), intentar hacer esto de forma constante en un plano complejo es lento, desgastante y altamente propenso a errores humanos de cálculo.
Para eso existe la herramienta reina del dibujo técnico: el escalímetro.
¿Qué es un escalímetro?
El escalímetro es una regla de sección transversal prismática (generalmente con forma triangular, de ahí su nombre) que contiene en sus aristas diferentes escalas métricas grabadas de manera directa. A diferencia de una regla común dividida en milímetros estándar, el escalímetro ya viene "proporcionado".
Las caras del escalímetro estándar:
Un escalímetro triangular métrico típico incluye seis escalas diferentes en sus tres caras (dos escalas por cada lado):
Nota importante: Debes prestar mucha atención al elegir la cara correcta. En ocasiones, los principiantes confunden la cara de con la de o la de (que suele venir en una reducción distinta o en otro tipo de escalímetro). Asegúrate de que la arista que utilices esté rotulada claramente con el número 50.
4. Anatomía de la cara 1:50 en el escalímetro
Cuando giras tu escalímetro hasta encontrar la cara marcada con el número 50, notarás cómo está graduada la lectura.
Cada número principal que ves impreso en esa escala (por ejemplo, el 1, el 2, el 3, el 4...) representa un metro completo en la realidad.
Entre el número 0 y el número 1 hay un espacio físico que mide exactamente en tu regla física. Ese espacio físico está dividido a su vez por pequeñas líneas intermedias.
Esas subdivisiones representan las fracciones del metro (decímetros y centímetros). Por lo general, cada rayita pequeña intermedia representa una fracción específica (por ejemplo, cada subdivisión suele equivaler a o dependiendo de la precisión de la regla, permitiendo estimar con gran facilidad los centímetros intermedios).
5. Preparación previa antes de medir un plano
Antes de apoyar tu escalímetro sobre el papel, es vital verificar un par de factores críticos que garantizan la validez de tu medición:
Verificar el factor de impresión o escala digital: Si estás trabajando sobre un plano impreso, asegúrate de que el documento no haya sufrido alteraciones de escala (por ejemplo, que no se haya impreso "ajustado a la página" o en un tamaño de hoja incorrecto como A4 cuando fue diseñado originalmente para A1). Muchos planos profesionales incluyen una barra gráfica de escala (una pequeña línea graduada de referencia). Si mides esa barra gráfica con una regla normal y coincide con los centímetros indicados, el plano es fiel.
Estabilidad y superficie: Coloca el plano sobre una superficie totalmente plana y lisa. Las dobleces o arrugas del papel pueden distorsionar la lectura lineal de las medidas.
Punta fina y trazado limpio: Si estás tomando medidas para marcar o trazar sobre el plano, utiliza un lápiz de mina dura (como un 2H) bien afilado o un portaminas de o . Un trazo grueso puede robarte varios centímetros reales en escala 1:50.
En la Segunda Parte de este artículo detallaremos paso a paso el procedimiento práctico para colocar el escalímetro, cómo calcular muros, diagonales, espacios irregulares, y los errores más comunes que debes evitar al sacar medidas en tus proyectos profesionales.
Secciones Avanzadas y Aplicación Práctica en Planos 1:50
Para dominar por completo la lectura y toma de medidas en un plano a escala 1:50, es fundamental profundizar en el manejo de herramientas especializadas, el desarrollo de ejercicios prácticos de conversión y la identificación de errores frecuentes que suelen cometer tanto estudiantes como profesionales novatos del diseño y la construcción.
3. El uso correcto del escalímetro triangular en escala 1:50
El escalímetro es el instrumento de medición por excelencia para trabajar con planos a escala. Aunque existen aplicaciones digitales y reglas convencionales que pueden utilizarse mediante conversiones matemáticas, el escalímetro triangular optimiza el tiempo y reduce drásticamente el margen de error humano.
Identificación de la cara correcta: Al observar un escalímetro triangular estándar, encontrarás diversas numeraciones en sus aristas (como 1:100, 1:75, 1:50, 1:25, 1:20 y 1:10). Debes buscar específicamente la arista marcada con el número 50.
Lectura directa: Cada unidad principal en la escala 1:50 del escalímetro representa un metro real dividido en centímetros o decímetros. Cuando lees el número "1" en esta escala, equivale a 1 metro en la realidad; el número "2" equivale a 2 metros, y así sucesivamente. Las subdivisiones más pequeñas entre número y número suelen representar tramos de 20 centímetros (0.20 m) o 10 centímetros (0.10 m), dependiendo de la precisión de la regla.
Postura y alineación: Para medir con precisión milimétrica, coloca el escalímetro de plano sobre el papel. Nunca inclines la regla al marcar con el lápiz; mantén el lápiz o portaminas completamente vertical respecto al papel para evitar desviaciones ópticas que distorsionen la medida real.
4. Ejercicios prácticos de conversión (De papel a realidad y viceversa)
La mejor manera de consolidar este conocimiento es a través de ejemplos cotidianos que simulan situaciones reales en el estudio de arquitectura, el diseño de interiores o la obra.
Caso A: Tienes el plano y necesitas saber la medida real
Imagina que estás revisando el plano de una recámara y deseas comprar un armario. Utilizas tu escalímetro en la cara 1:50 y mides el espacio destinado para el mueble. La lectura en el papel marca exactamente 3.5 metros en el escalímetro.
Significado: El espacio físico real que ocupará el armario en la habitación es de 3.5 metros (o 350 centímetros).
Comprobación matemática: Si mides con una regla escolar convencional (en centímetros), esa misma línea medirá 7 centímetros en el papel. Si aplicas la fórmula matemática básica (), obtienes los mismos 3.5 metros reales.
Caso B: Tienes la medida real y necesitas dibujarla en el plano
Supongamos que eres tú quien está diseñando una mesa de comedor que mide 2 metros de largo por 1 metro de ancho en la realidad, y necesitas representarla correctamente en tu plano a escala 1:50.
Para el largo: Tomas tu escalímetro en la cara 1:50 y mides directamente hasta la marca del número 2. Esa será la longitud exacta que debes trazar en el papel. Si usaras una regla común, dividirías , por lo que trazarías una línea de 4 centímetros.
Para el ancho: Mides hasta la marca del número 1 en el escalímetro 1:50, o trazas una línea de 2 centímetros con una regla común ().
5. Errores comunes al medir en escala 1:50 y cómo evitarlos
Incluso los profesionales experimentados pueden cometer errores si descuidan ciertos detalles técnicos durante el proceso de dibujo o lectura. A continuación, se detallan los tropiezos más habituales:
Confundir las caras del escalímetro: Es muy común utilizar por equivocación la escala 1:20 o 1:100 pensando que se está usando la 1:50, especialmente cuando hay poca iluminación en el área de trabajo o prisa por terminar. Solución: Revisa siempre el número impreso en el extremo de la arista antes de apoyar la regla sobre el plano.
Imprimir o fotocopiar sin verificar la escala original: Cuando un plano digital (en formato PDF o CAD) se imprime en un tamaño diferente al concebido originalmente (por ejemplo, pasar de un plano en formato A1 a un formato A4 sin ajustar la escala), la proporción se destruye por completo. Un plano 1:50 impreso en A4 deja de estar a escala. Solución: Si trabajas con planos impresos, incluye siempre una barra gráfica de escala; si la barra mide lo que debe medir, el plano es confiable.
Medir desde el borde de la regla y no desde el cero: Algunos escalímetros tienen un pequeño espacio de margen antes de que comience la marcación real del cero. Medir desde el extremo físico de la regla en lugar de la línea de inicio cero genera un desfase constante.
No considerar el grosor de los muros (muros de carga vs. tabiques): En escala 1:50, los detalles constructivos empiezan a ser muy evidentes. Un error clásico en diseño de interiores es no contemplar el grosor real de los muros (que en escala 1:50 suelen dibujarse de 15 cm, 20 cm o 30 cm según el material), lo que provoca que los muebles o espacios calculados no quepan físicamente al momento de construir.
6. Aplicaciones clave de la escala 1:50
La escala 1:50 ocupa un lugar privilegiado en el mundo del diseño y la construcción por razones muy específicas:
Arquitectura de detalle y proyectos residenciales: Permite visualizar con gran claridad la distribución de mobiliario, el abatimiento de puertas, la ubicación de ventanas, instalaciones eléctricas básicas y circulaciones humanas en casas habitación y departamentos.
Diseño de Interiores: Es la escala ideal para cocinas, baños y carpintería a medida. A esta escala se aprecian perfectamente los espacios de almacenamiento, los espacios libres entre muebles y la ergonomía general del espacio habitable.
Maquetismo profesional: Muchas maquetas volumétricas y de detalle se construyen a escala 1:50, ya que ofrece un tamaño manejable (ni tan pequeño que oculte los detalles, ni tan gigante que sea imposible de transportar) para estudiar la volumetría interior y exterior de un edificio.
Conclusión
Dominar la toma de medidas en escala 1:50 trasciende el simple hecho de saber usar una regla; representa el puente fundamental entre una idea abstracta plasmada en el papel y la realidad tangible de un espacio habitable. Al comprender que cada centímetro dibujado esconde medio metro de construcción real, adquieres la capacidad de diseñar con precisión, anticipar problemas espaciales y comunicar tus proyectos de manera profesional e inequívoca.
Ya sea que estés diseñando tu primer espacio, estudiando arquitectura o interiorismo, o simplemente interpretando planos para un proyecto personal, practicar constantemente con el escalímetro y mantener el rigor en las conversiones te convertirá en un experto capaz de transformar cualquier plano en una visión clara y precisa del mundo real.
Nota final: Recuerda siempre verificar tus herramientas de medición y las proporciones de impresión antes de tomar decisiones definitivas en cualquier proyecto de diseño o construcción.
