El arte de la reducción: Dominando el cambio de escala arquitectónica
Introducción al universo de las proporciones
El diseño arquitectónico y el dibujo técnico exigen una comprensión milimétrica del espacio, de las proporciones y de la representación gráfica. A menudo, un proyecto que nace con un nivel de detalle determinado debe someterse a procesos de síntesis para ajustarse a los requerimientos de entrega, a las normativas urbanísticas o a las limitaciones físicas del soporte en el que va a ser presentado.
Aquí es donde surge una de las dudas más frecuentes entre estudiantes de arquitectura, delineantes y profesionales del sector: ¿cómo pasar de escala 1:100 a 1/200?
Aunque a primera vista parezca una simple operación matemática de división o multiplicación, la transformación de planos conlleva una serie de decisiones críticas que afectan directamente a la legibilidad, a la jerarquía visual y a la transmisión de la información técnica.
Eso lo cambia todo.
Cuando nos enfrentamos a este desafío, no estamos simplemente reduciendo el tamaño de un dibujo en una hoja de papel, sino que estamos redefiniendo la manera en que el observador va a interpretar la espacialidad, la materialidad y la complejidad del proyecto original.
Seamos claros desde el principio: saltar de una escala grande a una escala menor implica perder información, pero esa pérdida debe ser consciente y selectiva para no vaciar de contenido el documento gráfico.

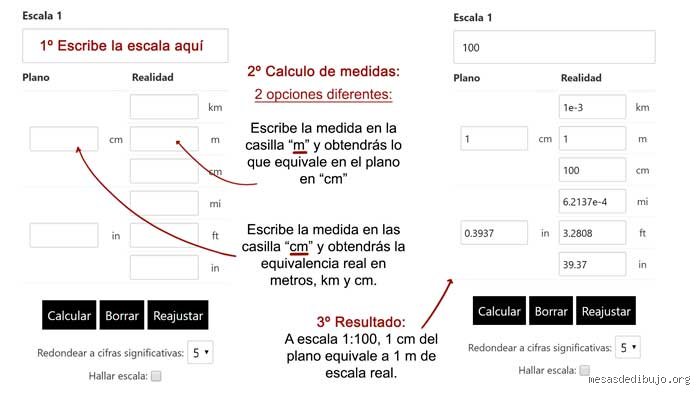

Reduciendo dimensiones: El principio matemático fundamental
Para comprender el salto métrico, primero debemos analizar qué significa exactamente cada una de estas proporciones en el papel y en la realidad. La escala 1:100 indica que una unidad medida en el plano equivale a cien unidades idénticas en la realidad; por lo tanto, un metro real se representa mediante un centímetro dibujado.
Por el contrario, la escala 1:200 duplica el grado de reducción, significando que una unidad en el papel representa doscientas en el mundo físico, lo cual se traduce en que cada metro real queda comprimido en apenas medio centímetro gráfico.
Cambiamos de escala.
Esta variación numérica provoca que, al duplicar el divisor, las dimensiones lineales de nuestros elementos arquitectónicos se reduzcan exactamente a la mitad de su tamaño previo. Sin embargo, este es el error más común en el que caen los principiantes, ya que suelen olvidar que el verdadero impacto no se produce sobre la longitud de las líneas, sino sobre la superficie total que ocupan los espacios dibujados.
Si las dimensiones lineales se reducen a la mitad, la superficie resultante en el papel se divide por cuatro, ocupando una cuarta parte del espacio visual que tenía en el formato original.
Estamos lejos de eso si pensamos que basta con encoger el dibujo digitalmente sin ajustar los grosores de línea y los textos explicativos, ya que un escalado directo sin criterio técnico convierte el plano en una mancha ilegible e inútil para la construcción o la tramitación legal.
El impacto gráfico en la representación de planos
La transición operativa entre ambas escalas no se limita a introducir un factor de conversión del cincuenta por ciento en nuestro software de diseño asistido por ordenador o a cambiar el reglaje en nuestro escalímetro tradicional, sino que demanda una revisión profunda de la jerarquía visual de todos los elementos que componen la planimetría.
Un plano a escala 1:100 permite mostrar detalles constructivos medianos, carpinterías complejas, mobiliario específico y texturas de pavimentos que aportan una gran riqueza informativa al proyecto. No obstante, al pasar a una escala 1:200, esos mismos elementos dejan de tener sentido como entidades individualizadas y pasan a formar parte de una masa general que debe simplificarse al máximo para evitar la saturación visual del documento.
¿Cómo se logra esta transición sin perder la claridad?
Mientras que en el formato detallado podemos permitirnos trazos finos y una gran variedad de grosores para diferenciar capas y materiales, el formato reducido nos obliga a unificar criterios, engrosar los muros de carga principales para que destaquen sobre la retícula general y eliminar todos aquellos elementos secundarios que saturen el plano sin aportar un valor significativo a la comprensión global del proyecto arquitectónico que estamos presentando ante los organismos competentes o los clientes.
Pregunta para continuar
¿Te gustaría que profundicemos en los ajustes específicos de grosor de línea y tipografías que debes aplicar en tu software de diseño al realizar este cambio de escala?
Metodología Avanzada de Reducción: De la Escala 1:100 a la 1:200 en Planimetría y Modelismo
Introducción y Transición Metodológica
En la primera parte de este análisis técnico, abordamos los fundamentos conceptuales de la conversión escalar, la diferencia proporcional entre las escalas de detalle arquitectónico y las de conjunto, así como las herramientas matemáticas y físicas esenciales para iniciar el proceso de reducción desde un plano o maqueta en escala 1:100 hacia una representación más sintetizada en 1:200.
A continuación, profundizaremos punto por punto en los procedimientos operativos avanzados, la gestión de la densidad informativa, los ajustes técnicos de representación gráfica y la ejecución física en maquetismo. Este desglose metodológico garantiza que la transición conserve la coherencia espacial y estética del proyecto original sin incurrir en errores de interpretación o saturación visual.
1. El Factor de Reducción Gráfica y el Criterio de Síntesis de Datos
El salto de 1:100 a 1:200 no significa simplemente encoger los elementos a la mitad de su tamaño lineal; implica una transformación profunda en la densidad de información.
Reducción de áreas y volúmenes: Mientras que las longitudes lineales se reducen a la mitad (dividiendo por 2), las superficies se reducen a una cuarta parte (), y los volúmenes a una octava parte (). Este principio matemático debe guiar cada decisión de diseño para evitar que los espacios se perciban masivos o recargados.
Eliminación de elementos redundantes: En escala 1:100 es común representar carpinterías detalladas, pomos de puertas, texturas de pavimentos complejos y mobiliario auxiliar individual. Al pasar a 1:200, estos elementos pierden legibilidad y generan ruido visual. El criterio experto exige fusionar elementos cercanos y eliminar componentes menores de 10 centímetros en la realidad.
Simplificación de tabiques y muros: Los muros que en 1:100 se dibujan con un grosor real de 20 cm (representados con 2 mm en el papel) pasan a medir 1 mm en 1:200. A esta escala, muchos delineantes optan por un trazo único continuo (línea de eje o grosor unificado de muro) si el plano está orientado a una visión urbanística o de conjunto.
Jerarquía de grosores de línea (Lineweight): Para compensar la pérdida de tamaño, es obligatorio recalibrar los grosores de los estilógrafos o plumas digitales. Las líneas de corte deben mantenerse nítidas, pero las líneas secundarias y de proyección deben adelgazarse para evitar que el plano se "manche" de tinta o negro digital.
2. Conversión Digital y Vectorial (CAD / BIM)
Si estás trabajando en entornos digitales como AutoCAD, Revit o ArchiCAD, el proceso de conversión debe realizarse mediante un protocolo estricto para evitar corrupciones en las cotas o alteraciones de bloques.
Reescalado de referencias externas (Xrefs): Si el plano base está en formato vectorial, la forma más limpia de proceder es importar el archivo 1:100 como bloque y aplicar un factor de escala exacto de 0.5 tomando como punto de referencia el origen de coordenadas o un punto clave de la retícula estructural.
Actualización y redefinición de cotas (Dimension Styles): Las cotas no deben reducirse visualmente de forma empírica; deben actualizarse mediante los estilos del software. El factor de escala global de las cotas debe multiplicarse por 2 respecto al tamaño de texto impreso deseado, asegurando que las cifras mantengan una altura legible (idealmente entre 1.5 mm y 2 mm sobre el papel impreso final).
Gestión de tramas y achurados (Hatches): Las texturas de los materiales (adoquines, césped, cerámicas) se verán el doble de densas si se reduce el plano sin ajustar la escala del achurado. Se debe duplicar el valor de escala de cada trama (
Hatch Scale) en las propiedades del objeto para que el patrón conserve el grano adecuado a la vista general.Limpieza de capas (Layers): Es el momento idóneo para apagar o eliminar capas de mobiliario detallado, cotas parciales de carpintería y notas de acabado interior, conservando únicamente las capas estructurales, ejes, tabiquería principal y cotas generales de ejes.
3. Adaptación de la Representación Humana, Vegetación y Entorno
Uno de los errores más comunes al cambiar de escala es mantener la misma proporción de elementos de escala humana y paisajística, lo que genera contradicciones visuales.
La figura humana en 1:200: En 1:100, las siluetas humanas tienen una altura de 1.70 cm impresos, lo que equivale a 1.7 cm en el papel. En escala 1:200, una persona mide exactamente 8.5 milímetros. A este tamaño, los detalles faciales o de vestimenta desaparecen por completo; deben utilizarse siluetas vectoriales planas, monocolor (generalmente blancas, grises o negras sutiles) o bloques extremadamente simplificados.
Tratamiento de la vegetación (Árboles y arbustos): Los árboles en 1:100 suelen tener una copa muy trabajada y texturizada. En 1:200, la vegetación se convierte en masas volumétricas o círculos concéntricos que indican la proyección de la copa a escala real (por ejemplo, un árbol de 8 metros de diámetro real medirá 4 cm en el plano 1:100, pero 2 cm en el plano 1:200). Se recomienda utilizar círculos difuminados o tramas de puntos ligeros para denotar arbolado en masa.
El contexto urbano y colindantes: Mientras que la escala 1:100 se centra en el edificio y su relación inmediata, la escala 1:200 permite y exige incorporar la volumetría de los edificios colindantes. Estos deben representarse en un tono neutro, sin texturas ni aperturas de ventanas detalladas, actuando únicamente como telón de fondo volumétrico para enmarcar el proyecto principal.
4. Transición Física en Maquetismo y Modelismo Arquitectónico
Llevar una maqueta física de la escala 1:100 a la 1:200 representa un reto de precisión milimétrica, donde los materiales y las técnicas de ensamblaje cambian radicalmente debido a la reducción del volumen a la octava parte.
Selección de materiales más delgados:
Los cartones pluma o foamboard de 5 mm utilizados habitualmente en muros de 1:100 deben sustituirse por materiales de 2 mm o cartulina ilustración de alto gramaje (1.5 mm) para los muros principales.
Para los tabiques divisorios interiores, se debe emplear papel opalina o cartulina de 200 a 300 gramos, ya que un espesor mayor falsearía el espacio interior a escala 1:200.
Técnicas de corte láser y plotter: Si se utiliza corte digital, es fundamental recalibrar las líneas de corte teniendo en cuenta el grosor del rayo láser (kerf), ya que en piezas tan pequeñas una desviación de unas pocas décimas de milímetro arruinará el encaje de las esquinas y los forjados.
Representación de texturas físicas: Olvídate de grabar ladrillos, duelas de madera o baldosas individuales en una maqueta 1:200. A esta escala, la textura se comunica mediante el acabado del material base, el color y la modulación general de las fachadas (marcando únicamente los quiebres de volumen y los huecos de ventanas principales mediante vacíos limpios).
Estructura y soporte: Las maquetas 1:200 son sumamente ligeras pero también delicadas. Es recomendable construir una base rígida de contrachapado o DM de al menos 5 mm de espesor para garantizar que el conjunto no sufra torsiones durante su transporte o exposición.
5. Control de Calidad y Verificación Final del Documento
Antes de dar por concluido el proceso de paso de escala, es indispensable realizar una batería de comprobaciones técnicas para asegurar que el documento final cumple con los estándares profesionales de presentación.
Nota de Precaución: Nunca confíes ciegamente en la escala visual de la pantalla de tu ordenador. El zoom digital engaña constantemente al ojo humano. La única forma válida de verificar una escala 1:200 es mediante una impresión de prueba a escala real (100% de ampliación) utilizando un escalímetro físico directamente sobre el papel impreso.
Prueba del escalímetro: Coloca el escalímetro en su cara correspondiente (1:200) y verifica que las principales líneas de ejes estructurales coincidan exactamente con las marcas numéricas.
Legibilidad de textos y viñetas: Comprueba que los textos de los locales, los números de los planos y la rotulación general no superen ni desentonen con la escala general. La tipografía estándar recomendada para planos 1:200 oscila entre los 1.5 mm y 2.0 mm de altura real en el papel.
Presencia de la barra gráfica de escala: Asegúrate de incluir siempre una barra gráfica de referencia (que indique visualmente segmentos de 0, 5, 10 y 20 metros a escala 1:200). Esto es vital porque si el plano es fotocopiado, escaneado o impreso en un formato diferente (por ejemplo, al reducir un plano A0 a formato A3), la barra gráfica se alterará proporcionalmente, advirtiendo al usuario de que las medidas numéricas ya no son fiables de forma directa.
Conclusión
Pasar de la escala 1:100 a la 1:200 es un ejercicio de síntesis analítica y dominio técnico. Requiere comprender que no nos encontramos ante un mero proceso de reducción mecánica, sino ante un cambio de nivel en la jerarquía del proyecto arquitectónico: se pasa de la escala de la habitabilidad y el detalle constructivo a la escala del conjunto, la volumetría y la relación urbana. Dominar este tránsito con rigor metodológico asegura que la documentación técnica conserve toda su claridad, elegancia y precisión profesional.
