La anatomía invisible del movimiento: ¿Qué es realmente el brazo de palanca?
Cuando hablamos de mecánica, solemos visualizar objetos sólidos chocando entre sí, pero la magia ocurre en el espacio vacío que separa el punto de apoyo del lugar donde aplicamos nuestra energía. El brazo de palanca no es simplemente una vara de metal o un hueso largo; es un vector de posición que determina la eficiencia de un torque. Seamos claros: sin esta magnitud, las grúas que levantan toneladas en los puertos de 12 países diferentes serían meros montones de chatarra inútil. ¿Alguna vez te has preguntado por qué una llave inglesa más larga afloja ese tornillo oxidado que parecía soldado al motor? No es que tú seas más fuerte de repente, sino que has aumentado el radio de acción de tu fuerza. Pero aquí es donde se complica la situación para el principiante.

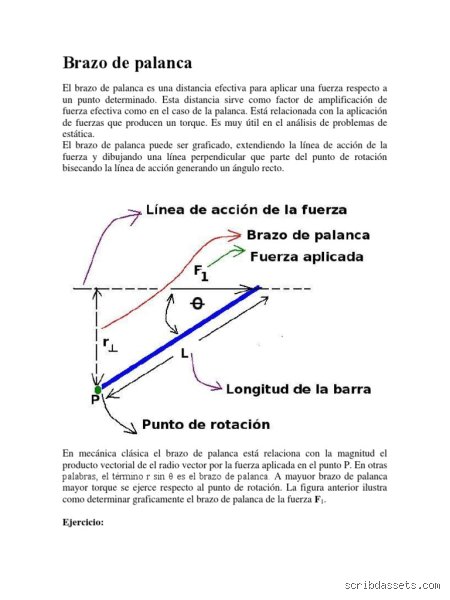

La línea de acción y la perpendicularidad sagrada
Muchos cometen el error garrafal de medir la distancia en línea recta desde el eje hasta el punto de contacto, ignorando que lo que cuenta es la proyección de esa fuerza. El brazo de palanca exige un ángulo de 90 grados respecto a la dirección del empuje para alcanzar su valor máximo. Si tiras de una palanca en diagonal, estás desperdiciando combustible biológico o eléctrico, porque la componente efectiva de tu esfuerzo se reduce drásticamente. Yo he visto a ingenieros experimentados sudar frío al darse cuenta de que sus cálculos de torque fallaban por no considerar que la carga se desplazaba lateralmente durante el movimiento. Porque, al final del día, la física no perdona los descuidos geométricos (ni las prisas de última hora).
El torque y su dependencia absoluta de la distancia
Para entender el brazo de palanca, debemos invocar necesariamente al momento de fuerza o torque. Imagina que el torque es el resultado final de una receta y el brazo de palanca es el ingrediente que multiplica el sabor. La relación es lineal: si duplicas la distancia, duplicas la capacidad de rotación. Es una matemática tan noble que asusta. En un sistema donde aplicas una fuerza de 50 Newtons, tener un brazo de palanca de 2 metros te otorga un torque de 100 Newton-metro. Eso lo cambia todo en el diseño industrial. Sin embargo, existe una creencia popular de que "más largo siempre es mejor", y permitidme que discrepe con esa sabiduría convencional de taller. Un brazo de palanca excesivamente extenso introduce flexiones estructurales que pueden convertir una ventaja mecánica en un desastre de fatiga de materiales.
La ley de la palanca: Arquímedes no exageraba
Aquel viejo griego que pedía un punto de apoyo para mover la Tierra sabía perfectamente de qué hablaba, aunque su hipérbole fuera astronómica. La relación entre la potencia y la resistencia está mediada por sus respectivos brazos de palanca. Si el brazo de la fuerza motriz es 10 veces mayor que el de la carga, podrás levantar un objeto de 500 kilogramos aplicando apenas el esfuerzo necesario para elevar 50. Es una estafa legal a las leyes del universo. Pero cuidado, porque lo que ganas en fuerza, lo pierdes irremediablemente en recorrido. Para que esa carga suba 1 centímetro, tu mano deberá desplazarse 10 centímetros en el otro extremo. Estamos lejos de eso de obtener algo a cambio de nada, pues la energía total se conserva con una terquedad absoluta.
Variables que alteran la percepción del brazo de palanca
No siempre el brazo de palanca es una línea estática y fácil de dibujar en un cuaderno de cuadrícula. En sistemas biológicos, como el codo humano, el brazo de palanca cambia constantemente a medida que flexionas el brazo debido a que el ángulo de inserción del tendón varía. Esto explica por qué hay ciertos rangos de movimiento donde te sientes como un superhéroe y otros donde una mancuerna de 5 kilos parece pesar 20. La geometría variable es el dolor de cabeza de los diseñadores de prótesis robóticas que intentan imitar la eficiencia natural. Y es que, a diferencia de una máquina de gimnasio con poleas perfectamente circulares, la naturaleza prefiere las curvas complejas que obligan a recalcular el brazo de palanca en cada milisegundo de la acción.
Cálculo vectorial: Más allá de la simple multiplicación
Si nos ponemos rigurosos, el brazo de palanca surge del producto vectorial entre el vector de posición y el vector de fuerza. Aquí la dirección importa tanto como la magnitud. Muchos manuales simplistas te dirán que solo multipliques, pero la realidad técnica es que el seno del ángulo entre ambos vectores es el que dicta la sentencia final. Cuando el ángulo es de 45 grados, la efectividad cae al 70 por ciento aproximadamente. Es una pérdida de eficiencia que ningún proyecto de alta precisión puede permitirse ignorar. En la industria aeroespacial, donde cada gramo de peso cuenta, optimizar el brazo de palanca de los actuadores de las alas es la diferencia entre un vuelo estable y un fallo estructural catastrófico bajo presión transónica.
El papel del centro de gravedad en la determinación del brazo
A menudo olvidamos que la fuerza de gravedad actúa sobre un cuerpo entero, pero para nuestros cálculos, suponemos que toda esa masa se concentra en un único punto. El brazo de palanca de un objeto en equilibrio se mide desde su centro de masas hasta el eje de rotación. Si ese centro se desplaza un solo milímetro fuera de la base de sustentación, el torque gravitatorio resultante puede volcar un camión de 30 toneladas. Aquí es donde se complica la logística en terrenos inclinados. No es que el camión sea más pesado en una cuesta de 15 grados, es que su centro de gravedad ha creado un brazo de palanca respecto a las ruedas que antes no existía. La estabilidad es, en esencia, una lucha constante por mantener los brazos de palanca indeseados bajo control estricto.
Alternativas conceptuales y errores de nomenclatura comunes
Es frecuente que incluso en entornos profesionales se confunda el brazo de palanca con la longitud física del brazo de la palanca. No son sinónimos. La longitud es una propiedad del objeto; el brazo de palanca es una propiedad de la aplicación de la fuerza sobre ese objeto. Podrías tener una barra de 10 metros de largo, pero si aplicas la fuerza en dirección al eje, tu brazo de palanca es exactamente cero. Cero patatero. No habrá rotación, solo tensión interna. Se suele hablar también del "brazo de momento", un término que muchos prefieren por ser más preciso en contextos de física teórica, aunque en el taller de la esquina te miren raro si lo usas.
¿Brazo de palanca o ventaja mecánica?
Aunque están íntimamente ligados, no debemos intercambiarlos como si fueran cromos. La ventaja mecánica es la proporción entre las fuerzas, mientras que el brazo de palanca es la herramienta geométrica para lograr esa proporción. Podríamos decir que uno es el medio y el otro es el resultado. En sistemas de engranajes, por ejemplo, los radios de las circunferencias actúan como brazos de palanca continuos. Un engranaje con un radio de 12 centímetros acoplado a uno de 4 centímetros genera una ventaja mecánica de 3 a 1. Pero, irónicamente, si los dientes del engranaje no están bien diseñados, el punto de contacto real (el brazo de palanca efectivo) puede oscilar, provocando vibraciones que acortan la vida útil del mecanismo. A veces, la teoría más elegante choca frontalmente con la rugosidad de la realidad manufacturada.
Fricciones cognitivas: errores comunes e ideas falsas sobre el brazo de palanca
La confusión letal entre distancia y vector perpendicular
Aclaremos esto de una vez: medir la longitud de la barra no sirve para nada si no entiendes la geometría del torque. El error más extendido entre estudiantes y, curiosamente, entre algunos entrenadores de gimnasio, es asumir que el brazo de palanca coincide siempre con la extensión física del objeto. ¡Error garrafal\! El brazo de palanca es la distancia más corta, es decir, la línea perpendicular que va desde el eje de rotación hasta la línea de acción de la fuerza. Si aplicas una fuerza de 50 Newtons en un ángulo de 90 grados, el brazo de palanca es máximo. Pero, ¿qué pasa si el ángulo es de 30 grados? La eficacia se desploma. En este escenario, aunque tu barra mida 2 metros, tu brazo de palanca real se reduce drásticamente mediante la función seno del ángulo.
El mito de que "más largo siempre es mejor"
Seamos claros, la física no es una carrera de armamentos lineal donde el tamaño lo soluciona todo sin costes laterales. Existe la creencia de que extender el brazo de palanca infinitamente nos dará superpoderes mecánicos. Y es cierto, la ventaja mecánica aumenta, pero el precio es el desplazamiento. Para mover una carga pesada 10 centímetros usando una palanca de proporción 10:1, tú debes desplazar tu mano un metro entero. ¿Vale la pena el cansancio metabólico? Salvo que seas una máquina de movimiento perpetuo, la deformación elástica de los materiales bajo una palanca excesiva puede hacer que la energía se disipe antes de llegar al punto de apoyo. Muchos olvidan que a mayor longitud, mayor es la flexión del material, lo que introduce una ineficiencia que los libros de texto suelen ignorar por pura pereza matemática.
El secreto del "brazo de momento" en la biomecánica humana
La variabilidad anatómica que nadie te cuenta
Aquí es donde la teoría del brazo de palanca se pone realmente interesante y un poco molesta. En el cuerpo humano, los puntos de inserción tendinosa no son idénticos para todo el mundo. Imagina dos personas intentando levantar el mismo peso en un "curl" de bíceps. Si la inserción del tendón de una persona está apenas 5 milímetros más lejos del codo que la de la otra, su ventaja mecánica cambia por completo. Esa diferencia milimétrica altera el brazo de palanca interno, permitiéndole levantar un 15 por ciento más de carga con el mismo tejido muscular. ¿Es injusto? Totalmente. Pero así funciona nuestra arquitectura biológica. Nosotros no somos máquinas rígidas de acero, somos sistemas de palancas de tercera clase donde casi siempre sacrificamos fuerza en favor de una velocidad de contracción explosiva.
El consejo experto aquí es simple: no copies la técnica de un atleta de élite sin entender tus propias palancas. Si tus fémures son desproporcionadamente largos, tu brazo de palanca en una sentadilla será un castigo para tu zona lumbar, obligándote a inclinar el torso más de lo que dictan los manuales estándar. Ignorar tu geometría personal es la receta perfecta para una hernia discal (o algo peor). Aprender a manipular el centro de gravedad para acortar artificialmente esos brazos de palanca desfavorables es lo que separa a un profesional de un aficionado que solo acumula discos en la barra sin criterio alguno.
Preguntas Frecuentes
¿Cómo afecta el ángulo de aplicación al cálculo final?
La relación es estrictamente trigonométrica y no admite negociaciones diplomáticas. Cuando la fuerza se aplica de forma oblicua, el brazo de palanca efectivo se calcula multiplicando la distancia al eje por el seno del ángulo formado. Si el ángulo es de 0 grados, el torque es nulo porque la fuerza pasa directamente por el eje de rotación. En una aplicación de 100 Newtons a una distancia de 0.5 metros con un ángulo de 45 grados, el resultado es aproximadamente 35.35 Newton-metro. La pérdida de eficiencia es notable comparada con los 50 Newton-metro que obtendrías en un ángulo recto perfecto.
¿Es posible tener un brazo de palanca de valor cero?
Absolutamente, y ocurre más a menudo de lo que piensas en sistemas estables. Un brazo de palanca es cero cuando la línea de acción de la fuerza intercepta directamente el centro del eje o fulcro. En este estado, no importa si aplicas 1.000 o 10.000 Newtons de presión; el objeto jamás rotará. Es el principio físico que explica por qué es imposible abrir una puerta empujando directamente sobre las bisagras. La ausencia de distancia perpendicular anula cualquier posibilidad de generar momento de torsión, dejando al sistema en un equilibrio estático o bajo una compresión estructural pura.
¿Qué diferencia hay entre brazo de palanca y ventaja mecánica?
Aunque están íntimamente relacionados, no son términos intercambiables bajo ninguna circunstancia técnica. El brazo de palanca es una medida dimensional de distancia perpendicular vinculada a una fuerza específica. Por otro lado, la ventaja mecánica es la proporción adimensional entre la fuerza de salida y la fuerza de entrada de una máquina. Si tu palanca de entrada mide 120 centímetros y la de salida 30 centímetros, tienes una ventaja mecánica de 4. Esto significa que puedes cuadriplicar tu fuerza, pero solo gracias a la gestión inteligente de los brazos de palanca involucrados en el sistema.
Síntesis comprometida: la tiranía de la distancia
Basta de tibiezas académicas. El brazo de palanca no es un concepto opcional para quien desee interactuar con el mundo físico de manera eficiente. Es la diferencia entre la maestría técnica y el esfuerzo bruto e inútil. Debemos aceptar que nuestra percepción intuitiva suele engañarnos, haciéndonos creer que la fuerza lo es todo cuando, en realidad, la posición lo es casi todo. Si no dominas la geometría de tus movimientos, estás condenado a ser un esclavo de la gravedad. La física es una jueza implacable que no entiende de buenas intenciones, sino de vectores y puntos de apoyo. Al final del día, o entiendes cómo multiplicar tu impacto mediante el brazo de palanca, o te resignas a ser aplastado por el peso de tu propia ignorancia mecánica.
