La anatomía del movimiento: ¿qué es realmente una palanca en el siglo XXI?
Antes de meternos en el barro de las obras, conviene entender que el concepto de palanca no ha cambiado desde Arquímedes, pero nuestra forma de aplicarlo a una mole de 50 toneladas sí que lo ha hecho. Una palanca es, en esencia, una barra rígida que oscila sobre un fulcro. Pero, claro, cuando esa barra es una pluma de celosía que se eleva 40 metros, las etiquetas de la física clásica empiezan a sudar. Aquí el asunto no es solo mover un objeto, sino cómo administramos la ventaja mecánica para que el operario no termine provocando un desastre estructural.
El fulcro no siempre está donde parece
En las máquinas pesadas, el punto de apoyo puede ser engañoso. ¿Es la base de la torre? ¿Es el eje de rotación? Yo sostengo que, para entender si una grúa es una palanca de primera, segunda o tercera clase, debemos mirar exclusivamente al brazo que realiza el trabajo. En una grúa hidráulica convencional, el cilindro que empuja la pluma hacia arriba se encuentra entre el punto de giro (la base del brazo) y la carga suspendida (el gancho). Esto, por definición técnica, sitúa el esfuerzo en el centro. Pero no te fíes de las apariencias iniciales, porque el diseño humano es caprichoso y a veces buscamos la ineficiencia mecánica a propósito para ganar velocidad o alcance.
La tiranía de los tres géneros

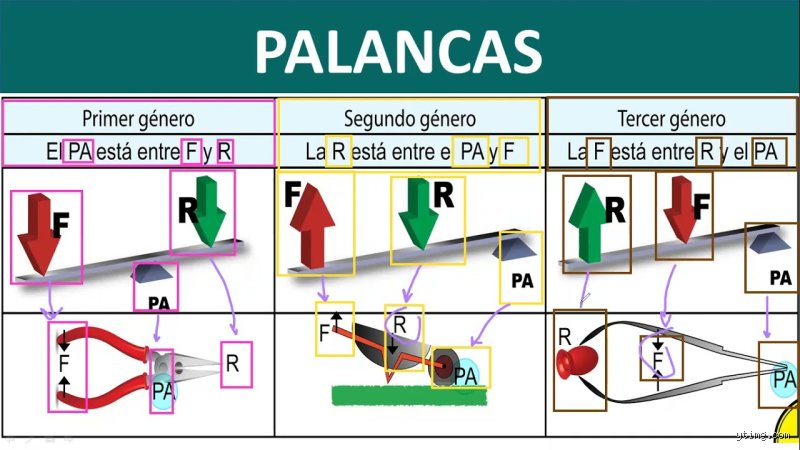

Repasemos el abecedario físico. En la primera clase, el fulcro está en medio, como un balancín de parque. En la segunda, la carga está en el centro, como una carretilla que transporta 120 kilos de arena sin que te rompas la espalda. Y luego está la tercera clase, donde aplicamos la fuerza entre el apoyo y el peso. ¿Por qué alguien querría usar una palanca de tercera clase si es la "peor" en términos de fuerza bruta? Porque en la construcción, el espacio y el rango de movimiento valen más que el ahorro de energía pura. Es una cuestión de geometría aplicada al hormigón.
Desarrollo técnico: El predominio de la palanca de tercera clase en la elevación
La inmensa mayoría de las grúas móviles y de brazo articulado operan bajo el principio de la palanca de tercer grado. Piénsalo. Tienes un eje de rotación en la base de la pluma. Tienes un pistón hidráulico que ejerce una presión brutal (a veces superando los 350 bares de presión interna) justo un poco más adelante de ese eje. Y finalmente, tienes el extremo de la pluma, a 20 o 30 metros de distancia, donde cuelga una viga de acero. Al estar el punto de aplicación de la fuerza tan cerca del fulcro, la máquina necesita una potencia descomunal para mover una carga relativamente pequeña en comparación con su propio peso.
El sacrificio de la fuerza por la velocidad
Aquí es donde se complica la lógica del profano. Si usamos una palanca de tercera clase, estamos perdiendo ventaja mecánica. Necesitamos empujar con 50000 Newtons para levantar una fracción de eso. Pero ganamos algo vital: recorrido. Un pequeño movimiento del cilindro hidráulico en la base se traduce en un desplazamiento de varios metros en el extremo del gancho. Eso lo cambia todo. No queremos que la grúa sea "fuerte" en el sentido de un cascanueces; queremos que sea capaz de colocar una pieza en la planta número 15 con una precisión milimétrica y un desplazamiento fluido.
La resistencia de los materiales en el brazo de carga
Cuando analizamos si una grúa es una palanca de primera, segunda o tercera clase, no podemos ignorar el momento flector. En una de tercera clase, el brazo sufre una compresión y una flexión brutales. Las aleaciones de acero de alta resistencia tipo S700 son las que permiten que estas palancas no se doblen como un clip de oficina. Es fascinante cómo hemos diseñado máquinas que son intrínsecamente ineficientes desde el punto de vista de la palanca para obtener una eficiencia operativa total en el espacio tridimensional de una metrópolis.
La excepción que confirma la regla: ¿Cuándo es de primera clase?
Pero espera, que no todo es blanco o negro en la ingeniería. Si miras una grúa torre de esas que dominan el horizonte de las ciudades, la cosa cambia ligeramente de color. En la parte superior, tenemos la pluma (donde va la carga) y la contrapluma (donde están los contrapesos de hormigón). El punto de apoyo es el mástil central. ¡Boom\! Estamos ante una palanca de primera clase. El fulcro está en el centro, la carga en un extremo y el esfuerzo (el contrapeso) en el otro.
El juego del equilibrio estático
En este escenario, la grúa busca el equilibrio absoluto para evitar que el mástil sufra momentos de torsión innecesarios. Es pura física de balanza. Si el operario desplaza el carro con una carga de 2.5 toneladas hacia el extremo, el sistema debe estar calculado para que el centro de gravedad no se desplace fuera de la base de apoyo. ¿Es más eficiente? Sí, radicalmente más que una grúa hidráulica. Sin embargo, su instalación es un proceso agónico que requiere días, a diferencia de la inmediatez de una grúa sobre camión. Estamos lejos de tener una solución única para cada problema de elevación.
El papel del contrapeso dinámico
No basta con poner piedras al otro lado. Las grúas torre modernas utilizan sistemas donde el contrapeso a veces se ajusta o, al menos, el diseño de la estructura permite absorber las variaciones de carga mediante la elasticidad controlada del acero. La palanca de primera clase aquí no busca multiplicar la fuerza del motor, sino anular la fuerza de la gravedad mediante la oposición de masas. Es un recordatorio de que, dependiendo de dónde fijes la vista, la respuesta a si una grúa es una palanca de primera, segunda o tercera clase puede mutar delante de tus ojos.
Comparativa de sistemas: ¿Por qué no usamos palancas de segunda clase?
Si la palanca de segunda clase es la más eficiente para mover grandes pesos con poco esfuerzo (como la famosa carretilla o un abridor de botellas), ¿por qué no vemos grúas con este diseño? La respuesta es la utilidad. En una palanca de segunda clase, la carga debe estar entre el fulcro y el esfuerzo. Imagina una grúa donde el peso que quieres levantar esté en medio del brazo y tú tires del extremo hacia arriba. No tiene sentido práctico. No podrías acercar la carga a un edificio ni elevarla a grandes alturas sin que la propia estructura de la grúa estorbara.
Limitaciones geográficas de la mecánica
La palanca de segunda clase nos obligaría a tener el punto de potencia siempre por detrás de la carga, lo que limitaría el alcance operativo de forma ridícula. Para levantar un contenedor en un puerto, necesitaríamos una estructura que lo sobrepasara por mucho. Por eso, aunque una grúa es una palanca de primera, segunda o tercera clase según su diseño específico, la de segunda clase queda casi totalmente descartada para la elevación vertical. Es una herramienta de transporte, no de posicionamiento. Seamos claros: en ingeniería, la elegancia de la fuerza a menudo pierde frente a la elegancia del alcance.
La versatilidad frente a la potencia bruta
Nosotros, como sociedad constructora, hemos decidido que preferimos gastar más combustible y tener motores más grandes en sistemas de tercera clase a cambio de la libertad de movimiento. Una grúa telescópica puede extender su brazo de 10 a 60 metros en cuestión de segundos. Esa versatilidad es imposible de lograr con una palanca de segunda clase donde la carga está "atrapada" en el medio de la palanca de fuerza. Pero, ¿qué pasa cuando combinamos estos principios en máquinas híbridas?
Errores comunes o ideas falsas sobre el sistema de palancas
El error más garrafal que cometemos al observar una maquinaria pesada es asumir que su estructura es monolítica y estática. ¿Acaso crees que una grúa moderna se comporta igual que un simple balancín de parque? La realidad es que una grúa es una palanca mutante que desafía las clasificaciones rígidas de los libros de texto de primaria. Muchos entusiastas del bricolaje o estudiantes de física básica tropiezan al ignorar que el punto de apoyo puede desplazarse o que el brazo hidráulico altera la ventaja mecánica en tiempo real. Seamos claros: si intentas encasillar una grúa torre de 50 metros de altura en un solo esquema de palanca, estás ignorando la complejidad del diseño industrial contemporáneo.
La confusión entre el mástil y la pluma
Un mito persistente sugiere que todo el aparato ejerce fuerza desde el suelo como una palanca de primera clase porque vemos un contrapeso. ¡Error\! El mástil vertical no es la palanca en sí, sino el soporte del eje. El verdadero trabajo ocurre en la pluma horizontal. Aquí es donde la mayoría falla al no identificar que, salvo que estemos hablando de una grúa de carga fija, el carro que se desplaza por el brazo cambia la distancia al fulcro constantemente. Si el operario mueve la carga hacia el extremo, la ventaja mecánica cae en picado, exigiendo un torque estructural masivo que nada tiene que ver con la simplicidad de unas tijeras o un cascanueces.
El mito del contrapeso estático
Muchos piensan que el contrapeso es un elemento pasivo, pero en las máquinas de alto rendimiento, este equilibrio es una danza de fuerzas vectoriales. Y es que la estabilidad no depende solo de la masa, sino del momento de fuerza, calculado como el producto de la masa por la distancia. Si una grúa posee 40 toneladas de hormigón en su parte posterior, esto no la convierte automáticamente en una palanca de primer grado equilibrada para siempre. La física de estas máquinas es tan volátil que un viento de 60 km/h puede invertir la naturaleza del esfuerzo estructural, convirtiendo lo que era un apoyo sólido en un punto de rotura catastrófico.
Aspecto poco conocido: La palanca compuesta y la eficiencia hidráulica
Lo que casi nadie te cuenta en los manuales básicos es que las grúas articuladas (como las que ves en los camiones de logística) funcionan como palancas compuestas. No hay una sola "clase" dominante. El primer segmento del brazo actúa como una palanca de tercera clase para ganar velocidad y alcance, mientras que el cilindro hidráulico aplica una presión de hasta 350 bares para vencer la resistencia. Pero, aquí está el truco: al articularse, el ángulo de aplicación de la fuerza cambia, lo que significa que la eficiencia del sistema fluctúa segundo a segundo durante la elevación. (Esto explica por qué algunas máquinas pueden levantar 10 toneladas cerca del eje pero apenas 1.5 toneladas en su máxima extensión).
El consejo del experto para operadores y diseñadores
Si alguna vez te encuentras analizando la viabilidad de un izaje, olvida la teoría pura por un momento y mira los diagramas de carga. El problema es que la rigidez mental mata la seguridad. Mi recomendación firme es tratar a la grúa como un sistema dinámico donde el momento de vuelco es el único dato que importa de verdad. En una grúa telescópica, por ejemplo, el brazo se comporta como una palanca de tercera clase ultra eficiente gracias a la hidráulica, pero su base debe actuar como una palanca de primera clase para evitar que el camión termine saludando al cielo. La clave no es saber qué etiqueta ponerle, sino entender que la palanca es una herramienta de gestión de energía, no un dogma religioso.
Preguntas Frecuentes
¿Por qué la grúa torre se considera de primera clase en su estructura principal?
Se define así porque el fulcro o punto de apoyo se sitúa entre la carga útil y el contrapeso trasero, imitando la mecánica de una balanza. En este diseño, el eje central soporta una presión vertical inmensa mientras que los momentos de fuerza a ambos lados intentan anularse mutuamente para mantener la estabilidad. Un dato relevante es que el equilibrio debe ser casi perfecto, permitiendo que un motor de apenas 60 caballos de fuerza pueda desplazar cargas de varias toneladas sin que la estructura colapse. Sin este principio de primera clase, la torre necesitaría una base de hormigón 5 veces más ancha para no volcarse ante el menor esfuerzo.
¿Cuándo se convierte una grúa en una palanca de tercera clase?
Esto sucede típicamente en las grúas de brazo articulado o telescópicas donde el cilindro hidráulico aplica la potencia muy cerca del punto de giro. Al situar el esfuerzo entre el fulcro y la carga, sacrificamos fuerza bruta para ganar una amplitud de movimiento y una velocidad de desplazamiento extraordinarias. Es el mismo principio que utiliza el brazo humano, donde el bíceps tira del hueso cerca del codo para mover la mano rápidamente. Aunque parece ineficiente desde el punto de vista del consumo energético, es la única forma de lograr que una pluma de 30 metros se despliegue en un entorno urbano confinado con precisión milimétrica.
¿Influye el tipo de terreno en la clasificación de la palanca?
Absolutamente, porque el terreno actúa como la base del fulcro extendido a través de los estabilizadores hidráulicos de la maquinaria. Si el suelo cede un solo centímetro, el punto de apoyo real se desplaza, alterando toda la ecuación de la palanca y poniendo en riesgo la integridad del operador. En terrenos blandos, la presión sobre los apoyos puede superar los 10 kilogramos por centímetro cuadrado, lo que exige el uso de planchas de reparto para estabilizar el sistema. Porque, al final del día, una palanca solo es tan efectiva como la firmeza del punto sobre el que decide pivotar, sin importar su clase o categoría técnica.
Síntesis comprometida sobre la naturaleza de las grúas
Basta de debates estériles de bachillerato: una grúa es una palanca híbrida que se ríe de las categorías estancas. Si buscas una respuesta única, estás perdiendo el tiempo porque la ingeniería moderna prefiere la polivalencia a la pureza teórica. Nosotros defendemos que la grúa es el máximo exponente de la palanca de primera clase en su concepción de equilibrio, pero una palanca de tercera clase en su ejecución de movimiento. No aceptes explicaciones simplistas que ignoren que el brazo hidráulico y el contrapeso dinámico son los que dictan las reglas del juego. La realidad física es que estas máquinas son sistemas complejos diseñados para burlar la gravedad mediante la manipulación inteligente de los vectores de fuerza. Al final, lo que importa no es la clase de palanca que usas, sino que la carga llegue a su destino sin que la física decida pasarte la factura por tu ignorancia.
