La escala como lenguaje universal entre el diseño y la ejecución
Dibujar es, en esencia, mentir de forma coherente para que alguien más comprenda una verdad física. El concepto de escala no es más que la relación matemática que existe entre las dimensiones del objeto real y las dimensiones de su representación en el papel o en la pantalla. Y aquí es donde se complica la situación para los principiantes. Muchos creen que basta con que el dibujo "se vea bien", pero la precisión absoluta es lo único que separa a un arquitecto de un aficionado con un lápiz caro. Si proyectamos una viga de 12 metros en un formato A3 sin una proporción estricta, estamos fabricando un desastre antes de poner el primer ladrillo. Por eso, entender los tipos de escalas que se utilizan en el dibujo es la primera barrera que debemos derribar.
La proporción como eje del pensamiento técnico
El tema es que la escala no solo reduce; organiza nuestra percepción del espacio. ¿Alguna vez has intentado explicar la inmensidad de una ciudad en un servilleta? Imposible. Necesitamos un sistema de fracciones normalizadas para que el ojo humano y la cinta métrica hablen el mismo idioma. Yo personalmente he visto planos donde la falta de rigor en la escala convirtió una simple reforma en un litigio legal de miles de euros. Es una relación numérica, expresada generalmente como E = Dibujo / Realidad. Pero, seamos claros, no se trata solo de dividir números por inercia, sino de elegir el marco mental adecuado para que el operario que leerá ese plano en la obra no tenga que hacer malabares mentales.

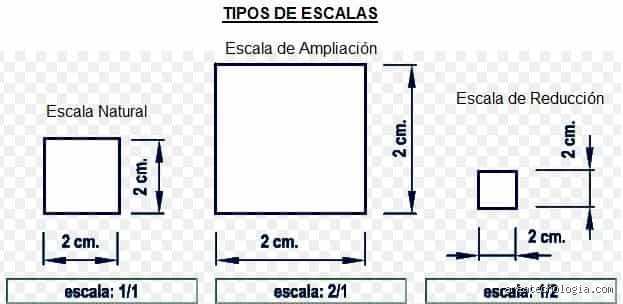

La escala natural: El espejo 1:1 de la realidad palpable
Empecemos por lo más obvio, aunque a veces lo más ignorado en el diseño a gran escala. La escala natural es aquella en la que el tamaño físico del objeto representado en el plano coincide exactamente con su tamaño en la vida real. Se representa bajo la relación 1:1. Esto significa que cada centímetro en el papel equivale a un centímetro en el objeto fabricado. Parece sencillo, ¿verdad? Pero eso lo cambia todo cuando hablamos de piezas pequeñas. En el diseño industrial o la joyería, trabajar a escala natural es la norma porque permite una verificación táctil inmediata del diseño sin distorsiones ópticas que alteren el juicio del diseñador.
¿Cuándo es un error usar la escala natural?
A pesar de su honestidad visual, la escala 1:1 tiene límites geográficos dictados por el tamaño del papel. Intentar dibujar un motor de combustión interna completo a escala natural requeriría un formato de papel tan inmenso que su manipulación sería un caos logístico absoluto. Aquí es donde mi opinión choca con la de algunos puristas: la escala natural es un lujo, no una obligación. Solo debemos recurrir a ella cuando la precisión del detalle es tan crítica que cualquier factor de conversión podría inducir a errores de redondeo o interpretación. En el dibujo técnico, la escala natural se reserva para detalles constructivos específicos o componentes mecánicos que caben en la palma de la mano. Si el objeto supera los 40 o 50 centímetros, seguir aferrado al 1:1 es, sencillamente, una pérdida de tiempo y recursos.
Normativas y estándares en el uso del 1:1
Existen normas internacionales, como la ISO 5455, que dictan cómo debemos rotular estos tipos de escalas que se utilizan en el dibujo para evitar confusiones internacionales. En un entorno globalizado, un plano hecho en Madrid debe entenderse en Tokio sin margen de duda. Cuando rotulamos 1:1, estamos declarando una identidad total. Sin embargo, estamos lejos de eso en la mayoría de los proyectos arquitectónicos. ¿Te imaginas un plano de una casa de 200 metros cuadrados a escala natural? Sería una sábana de concreto imposible de desplegar. Por eso, la escala natural es la base, pero raramente el destino final en el dibujo técnico profesional.
La escala de reducción: El arte de comprimir el mundo
Aquí es donde el dibujo técnico se vuelve verdaderamente útil y donde la mayoría de nosotros pasamos el 95% de nuestro tiempo profesional. La escala de reducción se utiliza cuando el objeto es demasiado grande para ser dibujado en los formatos de papel estándar (como el A0, A1 o A4). En este escenario, el numerador es siempre menor que el denominador. Estamos hablando de relaciones como 1:2, 1:5, 1:20, 1:50, 1:100 o incluso 1:5000 para mapas cartográficos. El objetivo es mantener la proporción geométrica intacta mientras encogemos el volumen físico a dimensiones manejables por el ojo humano.
El criterio detrás del factor de reducción
La elección del número no es aleatoria ni debe dejarse al azar del software de CAD. Si utilizas una escala 1:100, estás diciendo que un centímetro en tu plano representa 100 centímetros (o un metro) en la realidad. Pero, ¿por qué elegir 1:100 y no 1:75? La sabiduría convencional dice que uses las escalas normalizadas para facilitar la lectura con el escalímetro. Yo digo que la mejor escala es aquella que permite ver el detalle necesario sin dejar demasiado espacio en blanco. Es un equilibrio delicado entre la saturación de información y la claridad visual. En arquitectura, el 1:50 es el estándar de oro para plantas de distribución porque permite ver desde el grosor de los tabiques hasta el giro de las puertas sin forzar la vista.
Diferencias críticas entre escalas de reducción y ampliación
Mientras que la reducción comprime, la escala de ampliación hace exactamente lo contrario: rescata detalles que serían invisibles al ojo humano si se mantuvieran en su tamaño real. Aquí el numerador es mayor que el denominador, como en las relaciones 2:1, 5:1 o 10:1. Es el territorio de la micro-mecánica, la relojería y la electrónica de precisión. Seamos claros: no puedes diseñar el mecanismo de un cronógrafo suizo sin ampliarlo al menos cinco veces en el papel. Es una cuestión de supervivencia del detalle. Si la reducción nos permite entender el "todo", la ampliación nos permite dominar la "parte".
Alternativas gráficas: ¿Es siempre necesario el número?
A veces, los números fallan. Especialmente en la era digital donde los planos se imprimen en tamaños aleatorios o se consultan en tablets con zoom variable. Aquí entra la escala gráfica como una alternativa o complemento vital a las escalas numéricas tradicionales. Una escala gráfica es una pequeña regla dibujada en el propio plano que sufre las mismas deformaciones que el dibujo si este se fotocopia o se escala digitalmente. (Esto es vital para evitar errores de interpretación catastróficos en obra). Si el plano se reduce a la mitad por un error de impresión, la escala gráfica también se reduce, manteniendo la relación de medida siempre fiel. ¿No es acaso más inteligente confiar en una referencia visual que en una cifra estática que puede quedar obsoleta al primer clic?
Errores comunes e ideas falsas sobre las escalas
El mito de que lo grande siempre es mejor
Muchos principiantes asumen que dibujar a una escala mayor garantiza precisión absoluta, pero el problema es que la dispersión del trazo puede jugarte una mala pasada. Si proyectas un motor de combustión en una relación 5
