Una escala gráfica es una representación visual, mediante una línea graduada, de la proporción que existe entre las dimensiones reales de un objeto o terreno y las que presenta en un mapa o plano. En términos sencillos, es la regla que nos permite traducir las distancias impresas en distancias reales sobre el terreno.
El Universo de la Cartografía y la Representación Espacial
La representación del espacio ha sido una de las mayores inquietudes de la humanidad a lo largo de su historia. Desde los primeros mapas trazados en pergaminos antiguos hasta los modernos sistemas de información geográfica (SIG) actuales, la necesidad de plasmar grandes extensiones de terreno en una superficie pequeña ha requerido herramientas matemáticas y visuales precisas.
En este contexto, la cartografía no es solo un arte visual, sino una ciencia exacta que depende fundamentalmente de la proporción. Reducir la realidad sin perder la noción de la distancia real es el gran desafío que resuelven las escalas. Sin ellas, un plano sería simplemente un dibujo abstracto sin utilidad práctica para la navegación, la arquitectura o la planificación territorial.
¿Qué es exactamente una escala gráfica?
Para comprender a fondo este concepto, es fundamental diferenciarlo de la escala numérica. Mientras que la numérica se expresa mediante una fórmula matemática o fracción (por ejemplo, ), la escala gráfica es una línea recta dividida en segmentos iguales que muestra la correspondencia directa entre el papel y la realidad. Cada división de esta línea indica qué distancia en el terreno equivale a una unidad específica de medida en el plano, como un centímetro.
Esta representación visual ofrece una ventaja práctica fundamental frente a la numérica: la resiliencia ante las alteraciones del soporte. Si un mapa impreso es fotocopiado, ampliado o reducido, la escala numérica deja de ser precisa de forma inmediata porque las proporciones del papel cambian respecto al número original. En cambio, al estar impresa junto con el mapa, la escala gráfica se reduce o amplía en la misma proporción exacta que el dibujo, manteniendo siempre su validez operativa para cualquier medición sobre ese soporte físico.
Elementos Esenciales y Funcionamiento Técnico
Para que una escala gráfica cumpla cabalmente su función en cualquier documento cartográfico, debe construirse siguiendo ciertos parámetros técnicos estandarizados. Estos elementos garantizan que cualquier persona, desde un estudiante hasta un ingeniero topógrafo, pueda interpretar las distancias con total fiabilidad y sin margen de error.
Estructura de la barra graduada
Una escala gráfica típica se compone principalmente de una barra horizontal principal dividida en dos partes bien diferenciadas:
El cuerpo o talón: Es la sección principal de la barra, dividida en segmentos regulares que representan unidades métricas redondas (como kilómetros o metros). Sirve para medir las distancias grandes o principales de manera rápida y directa.
La cabeza o contratalón: Se sitúa generalmente a la izquierda del cero. Esta sección está subdividida en partes aún más pequeñas para permitir mediciones de gran precisión, facilitando el cálculo de fracciones o decimales de la unidad principal.
El funcionamiento técnico es intuitivo. Se toma un compás o una tira de papel para medir la distancia entre dos puntos específicos sobre el mapa. A continuación, esa longitud se traslada directamente sobre la escala gráfica impresa para leer de manera inmediata la distancia real correspondiente en el terreno. Este método directo elimina la necesidad de realizar conversiones matemáticas complejas en el momento del trabajo de campo.
Aplicación Práctica: Cómo Leer y Utilizar una Escala Gráfica Paso a Paso

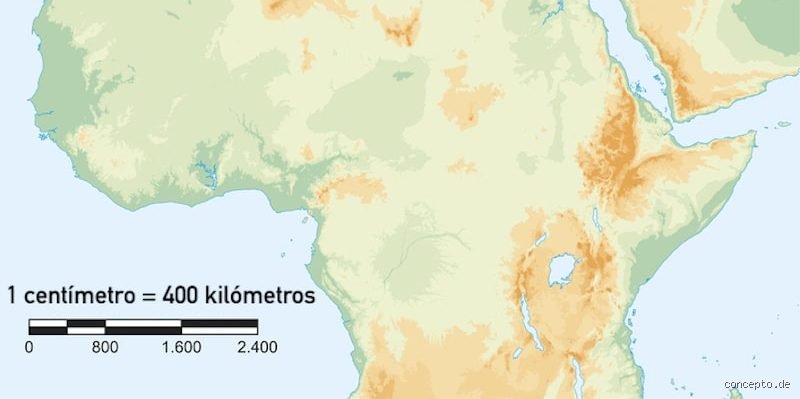

Para comprender a fondo el funcionamiento de una escala gráfica, imaginemos que nos encontramos ante un mapa topográfico tradicional o un plano de planificación urbana. En el margen inferior del documento, usualmente encontramos una línea recta segmentada que se asemeja a una pequeña regla graduada. Esta barra está dividida en varias secciones iguales, cada una con un valor numérico específico que indica la distancia real en el terreno.
Imaginemos una barra gráfica con un diseño estándar de cuatro segmentos, donde cada segmento mide exactamente centímetro en el papel. Supongamos que la marcación indica lo siguiente:
Primer segmento (de 0 a 1 cm): Representa
kilómetro en la realidad. Segundo segmento (de 1 a 2 cm): Representa
kilómetros acumulados. Tercer segmento (de 2 a 3 cm):
Representa kilómetros acumulados. Cuarto segmento (de 3 a 4 cm): Representa kilómetros acumulados.
El Método de Medición Manual
Si deseamos calcular la distancia real en línea recta entre dos puntos específicos del mapa —por ejemplo, un pueblo y una montaña—, debemos seguir un procedimiento sencillo pero riguroso:
Toma de referencia: Colocamos el borde de una hoja de papel en blanco o una regla métrica directamente sobre el mapa, alineando el punto de origen y el punto de destino.
Marcaje: Hacemos dos pequeñas marcas con un lápiz en el papel: una donde empieza el primer punto y otra donde termina el segundo.
Transporte a la barra: Trasladamos esa tira de papel marcada hasta la barra de la escala gráfica situada en el margen del mapa. Hacemos coincidir la primera marca con el valor "0" de la escala.
Lectura directa: Observamos en qué punto de la barra cae la segunda marca de nuestro papel. Si la marca se alinea exactamente con la línea de los kilómetros, sabremos con total precisión que la distancia real que separa ambos puntos en el terreno es de kilómetros, sin necesidad de realizar complejas operaciones aritméticas de conversión de fracciones.
Ventajas Clave de la Escala Gráfica Frente a Otros Métodos
A lo largo de la historia de la cartografía y el diseño técnico, se han utilizado principalmente tres tipos de escalas: la numérica (expresada como una fracción o proporción, ej.
1. Inmunidad ante las Modificaciones de Tamaño y Formato
El beneficio más importante de la escala gráfica radica en su comportamiento físico ante la reproducción de los documentos. Cuando un mapa original es fotocopiado, escaneado, reducido, ampliado o impreso en un formato digital diferente (como una pantalla de tableta, un teléfono móvil o un pliego grande de papel), la escala numérica pierde su validez inmediata, ya que las dimensiones del soporte cambian pero el texto impreso sigue indicando la proporción original.
En contraste, la escala gráfica se amplía o se reduce exactamente en la misma proporción que el mapa completo. Si un mapa se reduce a la mitad de su tamaño original mediante una fotocopia, la barra de la escala gráfica también se reduce a la mitad. Por lo tanto, el usuario puede seguir midiendo con total fiabilidad y exactitud utilizando esa misma barra modificada, ya que la relación visual se mantiene intacta.
2. Comprensión Intuitiva y Universalidad
Para personas que no están familiarizadas con las matemáticas aplicadas o la conversión de unidades de medida (como pasar de centímetros a kilómetros o de pulgadas a millas), calcular proporciones a partir de una escala numérica puede generar confusiones.
Conclusión: La Persistencia de una Herramienta Esencial
En definitiva, la escala gráfica trasciende su aparente simplicidad como una simple "línea con marcas". Representa un puente de precisión geométrica entre el espacio reducido de un plano y la inmensidad del territorio real. Ya sea que estemos planificando una ruta de montaña con mapas impresos o analizando cartografía digital avanzada, comprender su uso nos otorga autonomía, seguridad y exactitud en la interpretación de nuestro entorno geográfico.
¿Te queda alguna duda sobre cómo aplicar la escala gráfica en tus propios proyectos o mapas de excursión?
