La anatomía de una ventaja contraintuitiva en las palancas de clase 3
Entender este mecanismo requiere tirar por la borda la idea de que una palanca solo existe para facilitarnos la carga de pesos pesados. El tema es que, en las palancas de clase 3, el brazo de potencia es siempre menor que el brazo de resistencia. Esto significa que el esfuerzo que debes realizar es, por definición física, mayor que la carga que intentas mover. ¿Suena a estafa? Para nada. Yo prefiero verlo como una inversión donde entregas energía extra para obtener una respuesta explosiva en el extremo distal del sistema.
El esquema que define nuestra movilidad
En este sistema, el fulcro se sitúa en un extremo, la carga en el otro y nosotros empujamos o tiramos desde el medio. Imagina por un segundo tu propio brazo. El codo actúa como ese punto de apoyo inamovible, mientras que el músculo bíceps se inserta apenas a unos 4 o 5 centímetros de la articulación para mover una mano que está a 35 centímetros de distancia. Esa desproporción es la clave. Si el músculo se insertara en la muñeca, tendríamos la fuerza de un gorila pero la velocidad de un caracol herido. ¿Quién querría eso en un mundo que exige reflejos?
La ciencia detrás del sacrificio de fuerza
Aquí es donde se complica la lógica para el neófito, porque estamos acostumbrados a la palanca de Arquímedes que mueve el mundo. En la palanca de tercer grado, la ventaja mecánica es siempre inferior a 1. Matemáticamente, si aplicamos la fórmula del momento, vemos que al reducir la distancia del esfuerzo respecto al fulcro, multiplicamos la distancia recorrida por la carga. Es física pura. Si el punto de aplicación se mueve 2 centímetros, el extremo de la palanca puede desplazarse 20 centímetros en el mismo intervalo de tiempo. Eso lo cambia todo cuando hablamos de eficiencia dinámica.
Desarrollo técnico: Velocidad y amplitud como activos estratégicos
La mayor de las ventajas de las palancas de clase 3 radica en la amplificación del movimiento, un concepto que los ingenieros llaman salida de alta velocidad. Cuando utilizas una caña de pescar, que es el ejemplo de libro de texto de este sistema, tu mano apenas realiza un arco corto cerca de la base. Sin embargo, la punta de la caña vuela a través del aire cubriendo metros en una fracción de segundo. Pero no te confundas, esta aceleración requiere un tendón o un motor capaz de soportar tensiones internas muy superiores al peso del pez que intentas capturar.

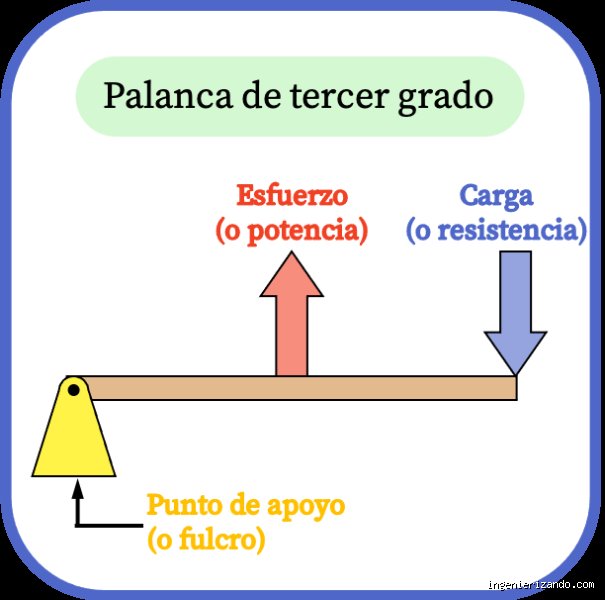

[Image of third class lever diagram showing fulcrum, effort, and load]El factor de la distancia recorrida
La ventaja de las palancas de clase 3 se manifiesta cuando analizamos la relación de aspecto del movimiento. En un sistema donde el brazo de resistencia es 10 veces más largo que el brazo de potencia, cualquier desplazamiento del motor se traduce en un movimiento decuplicado en el objetivo. Esto permite que los músculos humanos sean cortos y compactos. Y es que, si tuviéramos que desplazar grandes masas de tejido para mover las extremidades, el gasto metabólico sería inasumible. Nosotros operamos bajo una economía de diseño que prioriza el alcance sobre la potencia bruta.
Precisión en el control del arco
Otro punto a favor es la finura. Al aplicar la fuerza cerca del eje, el control sobre la trayectoria del extremo largo se vuelve mucho más intuitivo para el sistema nervioso o los controladores digitales. Un cirujano que utiliza unas pinzas —otro ejemplo clásico de tercer grado— confía en que un pequeño ajuste en la presión de sus dedos se traduzca en un movimiento milimétrico y veloz en la punta. Estamos lejos de considerar esto una debilidad; es, de hecho, la optimización del espacio de trabajo en entornos reducidos donde no hay sitio para grandes brazos de palanca externos.
Resistencia estructural y compactación
Hay una elegancia oculta en mantener los motores (músculos o pistones) cerca de las articulaciones. Esto reduce la inercia rotacional del sistema completo. Si el peso del motor estuviera al final del brazo, moverlo requeriría una energía colosal solo para vencer su propia masa. Al centralizar la potencia cerca del fulcro, las ventajas de las palancas de clase 3 permiten que el resto de la estructura sea ligera, aerodinámica y extremadamente rápida para cambiar de dirección en mitad de una maniobra.
La eficiencia mecánica frente a la eficacia funcional
A veces nos obsesionamos con la eficiencia térmica o mecánica, olvidando que la eficacia funcional es lo que realmente importa en el mundo real. Las ventajas de las palancas de clase 3 no se miden en Newtons de fuerza ganada, sino en la capacidad de interactuar con el entorno de manera versátil. Piensa en un jugador de hockey golpeando el disco. El palo actúa como una extensión de sus brazos bajo este principio. El esfuerzo realizado por los hombros y el brazo superior es inmenso, pero el resultado es un proyectil que viaja a 160 kilómetros por hora.
El mito de la palanca ineficiente
Se dice a menudo que este sistema es el más ineficiente de los tres tipos conocidos. Pero esa es una visión limitada y, francamente, bastante aburrida. ¿Es ineficiente un sistema que permite a un tenista cubrir toda la red con un simple giro de muñeca? La ventaja mecánica aquí es un intercambio voluntario. Aceptamos una carga de trabajo interna elevada para obtener una proyección externa expansiva. Sin esta configuración, nuestras herramientas de mano y nuestros propios cuerpos estarían limitados a movimientos cortos, lentos y pesados que nos habrían impedido evolucionar como especie tecnológica.
Comparativa estratégica: ¿Por qué no usar clase 1 o 2 en el cuerpo?
Si analizamos las alternativas, queda claro por qué la naturaleza y la ingeniería de precisión eligen el tercer grado con tanta frecuencia. Las palancas de clase 1, como las tijeras o un balancín, requieren espacio a ambos lados del apoyo, lo que las hace bultosas. Las de clase 2, como la carretilla, son excelentes para mover toneladas (ahí sí hay ventaja de fuerza), pero son desesperadamente lentas. ¿Te imaginas intentar atrapar una pelota si tu brazo funcionara como una carretilla? Sería ridículo.
El compromiso del diseño biomecánico
La palanca de clase 3 es la única que permite mantener el diseño del cuerpo humano estilizado y funcional. Al colocar la inserción muscular entre la articulación y la carga, permitimos que el músculo trabaje en su rango óptimo de contracción —que suele ser apenas un 20% o 30% de su longitud total— mientras la mano recorre arcos de más de 180 grados. Esta configuración es la que nos otorga la capacidad de aceleración angular necesaria para la supervivencia y el deporte de alto rendimiento.
Límites y realidades del esfuerzo
Por supuesto, esto tiene un techo. El estrés que sufren los puntos de inserción es brutal. Cuando levantas una mancuerna de 10 kilogramos, tu bíceps está soportando en realidad una tensión interna que puede superar los 70 u 80 kilogramos debido a la desventaja mecánica. Pero, seamos honestos, preferimos ir al gimnasio a fortalecer esos tendones antes que renunciar a la posibilidad de rascarnos la espalda o lanzar una piedra. Las ventajas de las palancas de clase 3 son, en esencia, las ventajas de estar vivos y ser móviles en un espacio tridimensional complejo.
Mitos derribados: lo que crees saber sobre la ventaja mecánica es mentira
Seamos claros: la mayoría de los manuales de física básica te han engañado sutilmente al glorificar las palancas de primera y segunda clase como si fueran los únicos mecanismos dignos de respeto. El problema es que el sesgo cognitivo nos empuja a valorar solo la multiplicación de la fuerza, ignorando que el universo no regala nada sin cobrar un peaje en distancia. En una palanca de clase 3, donde la potencia aplicada se sitúa entre el fulcro y la resistencia, el mundo parece ponerse en tu contra porque pierdes fuerza bruta.
La falacia de la ineficiencia absoluta
Muchos estudiantes asumen que este sistema es un error de diseño evolutivo o técnico. ¡Qué audacia! Pero, si analizamos el brazo humano, el bíceps se inserta apenas a unos 5 centímetros del codo para mover una mano que está a 35 centímetros de distancia. Y esto no es un fallo, es una decisión de ingeniería biológica para priorizar el rango sobre el torque. Salvo que quieras moverte como un perezoso con gigantismo, necesitas esta configuración. La ventaja mecánica es menor a 1, exactamente 0.14 en el ejemplo del brazo, pero ganamos una velocidad de arco que ninguna otra palanca puede soñar con replicar.
¿Fuerza perdida o espacio ganado?
Otro error frecuente es pensar que las palancas de clase 3 son frágiles por definición. Nada más lejos de la realidad técnica. Una excavadora de alto tonelaje utiliza cilindros hidráulicos dispuestos en esta configuración para proyectar su cuchara con una agilidad que asusta. ¿Por qué demonios pondrías el motor en el medio si quieres levantar piedras de 2 toneladas? Porque necesitas que el extremo ejecute un recorrido de 180 grados con un desplazamiento mínimo del pistón. Si buscáramos solo fuerza, las máquinas serían tan lentas que veríamos crecer la hierba antes de terminar una zanja. (A veces, la lentitud es el verdadero enemigo del beneficio industrial).
El secreto del radio de acción: el consejo que nadie te da
Si alguna vez te has preguntado por qué los deportistas de élite parecen tener una fluidez casi sobrenatural, la respuesta reside en la gestión consciente de sus palancas internas. El consejo experto aquí es entender la aceleración angular transferida. Al reducir la distancia entre el fulcro y el punto de aplicación de la potencia, cualquier micro-movimiento en el origen se traduce en una explosión de metros por segundo en el extremo opuesto.
Dominando el "Latigazo" cinemático
Imagina que estás usando unas pinzas de precisión para colocar un microchip o unas simples pinzas de cocina para dar la vuelta a un filete. La palanca de clase 3 te permite un control táctil que sería imposible si tuvieras que lidiar con el balanceo de una palanca de clase 1. Aquí no buscamos levantar el mundo con un punto de apoyo, sino ser los cirujanos del movimiento. Pero, ¿realmente estamos aprovechando esta capacidad en el diseño de herramientas modernas? La tendencia actual es sobredimensionar motores cuando lo inteligente sería optimizar la geometría del brazo de palanca. En aplicaciones de robótica colaborativa, usar una palanca de clase 3 permite que los motores se ubiquen cerca de la base, reduciendo la inercia total del sistema en un 40 por ciento aproximadamente. Esto significa que el robot puede detenerse en milisegundos si detecta un obstáculo humano, algo que una palanca de clase 2 difícilmente lograría con esa elegancia.
Preguntas frecuentes sobre la mecánica de tercer grado
¿Por qué se dice que estas palancas sacrifican fuerza por velocidad?
La física es un sistema de contabilidad estricto donde el trabajo realizado debe conservarse pase lo que pase. Como la potencia se aplica más cerca del eje que la carga, debes ejercer una fuerza de 500 Newtons para levantar un objeto de apenas 50 Newtons en ciertos ángulos extremos. Este intercambio es voluntario porque permite que la carga recorra una distancia diez veces superior a la del punto de esfuerzo. Es la razón por la que una caña de pescar de 4 metros puede lanzar un señuelo a gran velocidad con un simple giro de muñeca. En resumen, pagas en Newtons para comprar metros por segundo.
¿Es posible encontrar palancas de clase 3 en la vida cotidiana fuera del cuerpo humano?
Absolutamente, están en todas partes aunque tu ojo no esté entrenado para verlas a simple vista. Las pinzas de depilar, los martillos cuando golpeamos un clavo usando el antebrazo y las escobas son ejemplos canónicos de este sistema. En una escoba, tu mano superior actúa como fulcro estable mientras la mano inferior aplica la potencia en el centro del palo. Esto permite que el cepillo recorra un área de suelo enorme con un movimiento de brazos relativamente contenido. Sin este diseño, barrer una habitación de 20 metros cuadrados nos llevaría el doble de tiempo y energía vital.
¿Qué impacto tiene la longitud del brazo de potencia en la eficiencia?
La relación es inversamente proporcional a la facilidad de uso pero directamente proporcional a la amplitud del movimiento final. Si desplazas el punto de aplicación de la potencia hacia el fulcro, la resistencia se vuelve increíblemente pesada de mover, pero el arco de desplazamiento aumenta de forma exponencial. Un desplazamiento de solo 2 centímetros en la base puede generar un arco de 30 centímetros en la punta de la herramienta. Es un juego de equilibrios donde la precisión geométrica determina si la herramienta es útil o un estorbo. La mayoría de los diseños industriales optimizan esta distancia para no superar una pérdida de carga del 85 por ciento respecto a la entrada inicial.
Una síntesis comprometida: la belleza de lo "ineficiente"
Nos han educado en la cultura del máximo rendimiento energético, pero la palanca de clase 3 nos recuerda que la sutileza es una forma superior de poder. No se trata de cuánta carga puedes mover, sino de la elegancia y la rapidez con la que conquistas el espacio circundante. Es una posición firme: sin esta supuesta ineficiencia mecánica, el ser humano sería una masa torpe de músculos bloqueados por su propio peso. Y es que, al final del día, preferimos ser rápidos y precisos antes que simplemente fuertes como una roca inmóvil. Reivindicar estas palancas es entender que la ventaja real no siempre es numérica, sino funcional. Quien solo busca torque se pierde la danza del movimiento. Por eso, el futuro de la biónica no está en cambiar la clase de nuestras palancas, sino en perfeccionar los materiales que las componen.
