Guía Experta: ¿Cómo interpretar una escala 2:1? (Parte 1: Fundamentos teóricos, contextos de aplicación y análisis dimensional)

1. Introducción y conceptualización fundamental

La interpretación precisa de las proporciones matemáticas y las relaciones de escala constituye un pilar fundamental en campos tan diversos como la cartografía, la ingeniería civil, la arquitectura, el diseño industrial, la biología y las bellas artes. Entre la gran variedad de razones matemáticas utilizadas para representar la realidad a tamaño controlado, la escala 2:1 ocupa un lugar paradójico y sumamente interesante.

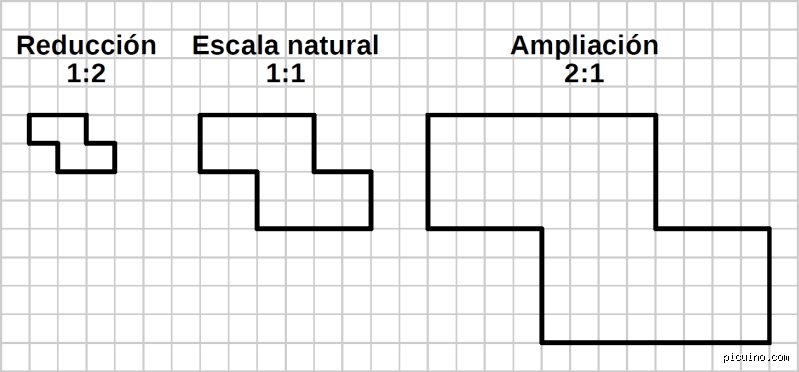

A diferencia de las escalas de reducción (como 1:2, 1:50 o 1:100), que son las más frecuentemente asociadas con la lectura de planos arquitectónicos o mapas geográficos, la escala 2:1 se clasifica formalmente como una escala de ampliación (o de aumento).

Para comprender su naturaleza desde una perspectiva estrictamente analítica, debemos desglosar su formulación matemática básica:

Cuando esta relación se expresa como 2:1 (dos a uno), significa que cada unidad de medida representada en el documento, modelo o soporte equivale a la mitad de esa misma unidad en el objeto real, o dicho de otro modo, el objeto representado es el doble de grande en el soporte gráfico respecto a su tamaño físico original.

2. El principio de proporcionalidad directa y la lectura visual

Para cualquier profesional o estudiante que se adentre en el análisis técnico, el primer desafío cognitivo radica en evitar el sesgo perceptivo. Nuestro cerebro está habituado a interpretar que un dibujo más grande representa un objeto más grande en la realidad (por ejemplo, al observar un plano urbanístico). Sin embargo, bajo una escala 2:1, ocurre exactamente lo contrario en términos de magnitud física del objeto analizado: el objeto real es pequeño, y la representación gráfica se ha sobredimensionado intencionalmente para facilitar su inspección visual.

Implicaciones ópticas y ergonómicas

• Resolución de detalles microscópicos o submilimétricos: Permite aislar geometrías complejas que, de dibujarse a tamaño real (escala 1:1), colapsarían visualmente debido a las limitaciones de grosor de línea y la agudeza visual humana.

• Reducción de la fatiga cognitiva: Al duplicar el espacio físico disponible para representar cada elemento, los diseñadores pueden incorporar tolerancias, acotaciones complejas y notas técnicas sin saturar el campo visual.

Nota de experto: Una regla de oro en el diseño técnico es que el factor de escala nunca debe distorsionar la proporción geométrica interna. En una escala 2:1, la relación de aspecto ($X/Y$) se mantiene intacta; lo que se modifica de forma lineal es el factor de magnificación métrica.

3. Contextos de aplicación multidisciplinaria

La versatilidad de la escala 2:1 abarca múltiples disciplinas técnicas y científicas. A continuación, exploraremos cómo se interpreta e implementa en los sectores más demandantes.

A. Ingeniería Mecánica y Diseño Industrial

En la fabricación de componentes de precisión —como engranajes miniatura, microválvulas, componentes de relojería o piezas electrónicas de montaje superficial (SMD)—, los elementos físicos suelen medir pocos milímetros.

• Interpretación práctica: Si un eje mecánico se dibuja con una longitud de 40 milímetros bajo una especificación de escala 2:1, el técnico tornero o el sistema de control numérico computerizado (CNC) sabe con absoluta certeza que la pieza física final debe medir exactamente 20 milímetros.

• Control de tolerancias: Las tolerancias dimensionales (por ejemplo, $\pm 0.05 ext{ mm}$) también se ven afectadas en su representación gráfica, requiriendo un manejo riguroso para evitar errores de mecanizado.

B. Arquitectura y Modelismo de Detalle

Aunque los planos generales de una edificación utilizan escalas de reducción drástica, los detalles constructivos específicos —como la unión entre un montante de fachada curtain wall y la losa de hormigón, o la carpintería metálica de alta complejidad— frecuentemente recurren a escalas de ampliación.

• Interpretación práctica: Permite visualizar con claridad milimétrica los selladores, las barreras de vapor y los anclajes estructurales que quedarían invisibles en una escala 1:5 o 1:10.

C. Biología, Anatomía y Ciencias Naturales

En la ilustración científica y la infografía médica, la escala 2:1 se emplea para representar estructuras anatómicas pequeñas —como secciones de tejidos, insectos diminutos, parásitos o componentes florales— que requieren destacar características morfológicas clave sin recurrir a la microscopía electrónica de barrido extremo.

4. Análisis dimensional avanzado: Longitud, área y volumen

Un error común y crítico entre los profesionales noveles al interpretar una escala 2:1 es asumir que el factor de duplicación (el número 2) se aplica de la misma manera a todas las dimensiones físicas (unidimensionales, bidimensionales y tridimensionales). Esto es geométricamente falso y puede dar lugar a errores catastróficos en presupuestos de materiales o análisis de resistencia de materiales.

Relación de escalas según la dimensión analizada:

Ejemplo práctico de análisis volumétrico:

Supongamos que estamos modelando un pequeño contenedor cilíndrico de polímero en CAD utilizando una escala de trabajo 2:1 para visualizar sus paredes delgadas.

• Si en nuestro entorno virtual medimos un volumen aparente de $800 ext{ cm}^3$, debemos aplicar el factor de corrección volumétrica ($V_{ ext{real}} = \frac{V_{ ext{dibujo}}}{8}$).

• Por lo tanto, el volumen real del contenedor físico será de $\frac{800}{8} = 100 ext{ cm}^3$.

Ignorar esta progresión geométrica basada en potencias cúbicas es una fuente común de fallas en la estimación de masa, peso y requerimientos de materia prima en procesos de inyección o fundición.

5. Normativa técnica internacional (ISO e IRAM)

Para garantizar que la interpretación de la escala 2:1 sea universal y no dé lugar a ambigüedades contractuales o industriales, los organismos internacionales de normalización han estipulado reglas estrictas para su rotulación en la documentación técnica.

Directrices normativas clave:

1. Designación en el cuadro de rotulación (cajetín): De acuerdo con las normas ISO 128 e ISO 5455, las escalas de ampliación deben expresarse siempre en la forma $X:1$, donde $X > 1$. En este caso específico, se debe inscribir claramente 2:1.

2. Independencia de acotación: Una regla de oro absoluta en el dibujo técnico es que las cifras de cota impresas sobre el plano corresponden siempre a las dimensiones reales del objeto, jamás a las dimensiones medidas con regla sobre el papel. Si una arista mide físicamente $50 ext{ mm}$ en la realidad, la cota numérica debe indicar estrictamente 50, aunque al medir el trazo con un escalímetro sobre el papel arroje $100 ext{ mm}$ debido a la ampliación de la escala 2:1.

3. Uso de indicadores de escala parcial: Si un plano general contiene múltiples escalas, cada detalle ampliado debe llevar su propia etiqueta de escala individual (por ejemplo: DETALLE A - ESCALA 2:1) justo debajo del subtítulo de la vista para evitar confusiones operativas en el taller o en la obra.

(Continúa en la Segunda Parte con metodologías avanzadas de conversión, resolución de casos prácticos de taller, errores frecuentes en la lectura de planos y herramientas de software CAD).

¿Te gustaría que proceda a redactar la Segunda Parte de este artículo experto para completar la guía y profundizar en los casos prácticos y el uso de software CAD?

Aplicaciones prácticas de la escala 2:1 en la industria y el diseño técnico

Una vez comprendidos los fundamentos teóricos de la relación de proporción, el siguiente paso metodológico consiste en examinar cómo se aplica la escala 2:1 en entornos profesionales reales. A diferencia de los planos arquitectónicos o cartográficos habituales—que recurren a factores de reducción como el 1:50 o el 1:100 para plasmar grandes superficies en un formato manejable—, la escala 2:1 pertenece a la categoría de escalas de ampliación.

Esto significa que cada elemento analizado se dibuja al doble de su tamaño físico real. Este recurso resulta indispensable en sectores donde el nivel de detalle microgeométrico impide un acotamiento correcto a tamaño natural (1:1). Entre los campos de aplicación más destacados se encuentran:

• Ingeniería mecánica y micromecánica: Diseño de componentes de relojería, engranajes diminutos, piezas de motores de alta precisión y circuitos de ensamblaje donde un error de una décima de milímetro compromete todo el mecanismo.

• Electrónica y fabricación de circuitos impresos (PCB): Aunque muchas veces se digitaliza a escalas aún mayores, los esquemas de microcomponentes utilizan proporciones de ampliación para facilitar la lectura de pistas y puntos de soldadura.

• Joyería y orfebrería de detalle: Creación de matrices y patrones para piezas ornamentales complejas, permitiendo al orfebre evaluar la simetría y el디자인 de grabados minúsculos antes de pasar al metal precioso.

• Biología y ciencia forense: Representación ilustrativa de elementos orgánicos pequeños, insectos o muestras botánicas que requieren un análisis morfológico detallado en láminas técnicas.

Errores frecuentes al interpretar y calcular la escala 2:1

Uno de los tropiezos más habituales entre estudiantes de dibujo técnico, e incluso entre profesionales noveles, es confundir la dirección de la proporción. Debido a la omnipresencia de las escalas de reducción (como 1:2, donde el primer número es menor que el segundo), el cerebro tiende a asumir de manera automática que el número inicial representa la realidad y el final el dibujo.

Para evitar confusiones críticas al momento de interpretar un plano o fabricar una pieza, es vital recordar la regla de oro:

En cualquier nomenclatura de escala (Dibujo : Realidad), el primer dígito corresponde al plano o papel, y el segundo al objeto físico.

Guía rápida para evitar fallos de cálculo:

1. No multipliques la cota del plano para hallar la realidad: Si una línea mide $40 ext{ mm}$ en un plano a escala 2:1, nunca multipliques $40 imes 2$ para obtener el tamaño real. Puesto que el dibujo es el doble de grande que el objeto, la operación correcta es dividir entre 2 ($40 / 2 = 20 ext{ mm}$ de tamaño real).

2. Atención absoluta al cajetín (rotulación): Todo plano técnico formal cuenta con un bloque de información o cajetín donde se especifica la escala oficial de trabajo. Nunca asumas una escala por la simple inspección visual sin antes verificar este dato.

3. Coherencia dimensional en las unidades: Al realizar conversiones matemáticas, asegúrate de operar siempre bajo la misma unidad métrica (milímetros con milímetros, centímetros con centímetros) para evitar errores catastróficos de escala por factores de conversión de longitud (como pasar de metros a milímetros de forma imprecisa).

Conclusión y síntesis metodológica

Dominar la interpretación de una escala 2:1 trasciende el ámbito de la simple memorización matemática; constituye una habilidad técnica fundamental para garantizar la correcta transmisión de información entre el diseño conceptual y la fabricación material. Al recordar que nos encontramos ante una ampliación geométrica donde el dibujo duplica la realidad, y aplicando rigurosamente los procesos inversos de división para la obtención de cotas reales, se eliminan los márgenes de error en cualquier proyecto de precisión.

La práctica constante y la verificación sistemática de los cajetines técnicos garantizarán que la lectura de planos y la ejecución de piezas a escala 2:1 se realicen siempre con absoluta precisión y fiabilidad profesional.
