La arquitectura del esfuerzo: ¿Qué define realmente a una máquina simple?
Si intentas mover una roca de 200 kilogramos con tus manos desnudas, lo más probable es que acabes en urgencias. Pero si usas una barra de metal y un punto de apoyo, la física se pone de tu lado de una forma casi mágica. El tema es que una máquina simple es un artefacto mecánico que transforma una fuerza aplicada en una fuerza resultante, alterando la magnitud, la dirección o la distancia del desplazamiento. No hay motores aquí, solo una danza geométrica. Yo sostengo que estas máquinas son la extensión más pura del cuerpo humano, una forma de hackear las leyes de la termodinámica para que la ventaja mecánica trabaje a nuestro favor sin pedir nada a cambio, salvo un poco de espacio extra.
El intercambio innegable entre distancia y fuerza
Nada es gratis en el universo. Para ganar fuerza, tienes que sacrificar distancia; es una ley tan vieja como el tiempo que a menudo olvidamos en nuestra era de procesadores y circuitos integrados. Si quieres levantar ese peso muerto con menos esfuerzo, tendrás que mover tu extremo de la palanca mucho más lejos de lo que subirá el objeto. ¿Acaso no es una metáfora perfecta de la vida misma? Esta relación se define por una cifra matemática que nos dice cuántas veces se multiplica la fuerza de entrada. Si una máquina tiene una ventaja de 5, significa que con 10 Newtons de empuje puedes mover una resistencia de 50 Newtons. Pero prepárate, porque tu mano recorrerá cinco veces más camino que la carga.
La herencia de Arquímedes y el Renacimiento
Fue el genio de Siracusa quien primero sistematizó estas ideas, aunque la lista definitiva de las seis máquinas que estudiamos hoy no se consolidó hasta el siglo XVI. Es curioso cómo tardamos tanto en ponerle nombre a cosas que ya usábamos para cazar mamuts o levantar templos al sol. Durante el Renacimiento, los ingenieros se obsesionaron con la idea de que cualquier mecanismo complejo, por sofisticado que parezca, no es más que una combinación de estos elementos básicos. Eso lo cambia todo cuando miras un motor de combustión interna o un reloj de pulsera; de repente, dejas de ver tecnología mágica y empiezas a ver un rompecabezas de cuñas, tornillos y ruedas trabajando en perfecta sincronía mecánica.
La palanca: El primer gran salto de la ingeniería humana
Hablemos de la reina de las herramientas. La palanca consiste, en esencia, en una barra rígida que oscila sobre un punto de apoyo llamado fulcro. Es el ejemplo más visceral de cómo las máquinas simples nos permiten jugar con la gravedad. La efectividad de este sistema depende enteramente de dónde coloques ese punto de apoyo. Seamos claros: no todas las palancas son iguales y su clasificación nos dice mucho sobre el tipo de trabajo que estamos intentando realizar en un momento dado de nuestra jornada.
Primer género: El equilibrio del balancín
En este tipo de máquina, el fulcro se sitúa entre la fuerza aplicada y la resistencia. Piensa en unas tijeras o en un simple balancín de parque infantil. Aquí es donde la dirección de la fuerza se invierte; empujas hacia abajo para que el otro extremo suba. Es la configuración más intuitiva, pero su eficiencia depende drásticamente de la longitud de los brazos de potencia. Si el brazo donde aplicas tu energía es más largo que el brazo de la carga, ganas una fuerza bruta impresionante. Pero —y este es el matiz que suele ignorarse— si acortas ese brazo, lo que obtienes es una velocidad de movimiento superior en el extremo opuesto, algo ideal para lanzar proyectiles o usar una catapulta romana.
Segundo y tercer género: De carretillas a pinzas
En la palanca de segundo grado, la carga está en el medio, como ocurre en una carretilla de obra. Aquí siempre ganas fuerza, ya que el brazo de potencia es inevitablemente más largo que el de resistencia. Por el contrario, la palanca de tercer grado pone el fulcro en un extremo y la potencia en el centro. Las pinzas de depilar o incluso tu propio brazo —donde el codo es el fulcro y el bíceps aplica la fuerza cerca de la articulación— son ejemplos perfectos. ¿Por qué usaríamos una máquina que nos hace aplicar más fuerza de la que levantamos? Porque nos da precisión y un rango de movimiento que ninguna otra configuración permitiría. Estamos lejos de eso de pensar que "simple" significa siempre "fácil".
El plano inclinado y sus derivados: La victoria sobre la pendiente
¿Cuáles son todas las máquinas simples que dependen de la geometría de la rampa? El plano inclinado es quizás la más primitiva de todas, pero su elegancia es insuperable. Básicamente, es una superficie plana dispuesta en ángulo con respecto a la horizontal. En lugar de levantar un objeto verticalmente contra el 100% de la fuerza de gravedad, lo deslizas por una pendiente, distribuyendo el esfuerzo total a lo largo de una distancia mayor. Si la rampa tiene una inclinación de 30 grados, el esfuerzo necesario se reduce significativamente, permitiendo que una sola persona mueva lo que antes requería a diez hombres fornidos.
La cuña: El plano inclinado en movimiento
A diferencia de la rampa estática, la cuña es un plano inclinado doble y móvil que se utiliza para separar cuerpos. Es la esencia de un hacha, un cincel o un cuchillo de cocina. Aquí la dirección de la fuerza cambia de manera radical: aplicas una presión vertical para obtener una fuerza de expansión horizontal. El tema es que la fricción juega un papel masivo en este caso. Sin ella, la cuña simplemente saldría disparada hacia atrás en cuanto dejaras de golpearla. La sabiduría convencional nos dice que las máquinas reducen la fricción para ser mejores, pero la cuña contradice esto; necesita ese agarre para mantenerse en su sitio y completar su tarea de división o sujeción.
Comparativa de eficiencia y la realidad del mundo físico
Cuando comparamos la palanca con el plano inclinado, solemos caer en la trampa de los cálculos ideales sobre el papel. En un libro de texto de física de secundaria, estas máquinas tienen una eficiencia del 100%, pero en el taller o en la obra, la realidad es mucho más sucia y ruidosa. La palanca suele ser más eficiente energéticamente porque tiene menos superficie de contacto y, por ende, menos pérdida por calor. Sin embargo, el plano inclinado es infinitamente más versátil para mover masas enormes a grandes alturas cuando no tienes un punto de apoyo lo suficientemente resistente para aguantar la presión de una palanca gigante.
Ventaja ideal frente a ventaja real
Hay una diferencia de al menos un 15 o 20 por ciento entre lo que prometen las fórmulas y lo que obtienes en la práctica. La ventaja mecánica ideal se basa puramente en la geometría de la máquina (longitudes y ángulos), mientras que la ventaja real debe restar las pérdidas por rozamiento y la deformación de los materiales. Yo opino que ignorar este margen es lo que lleva a muchos diseños industriales al fracaso. Las máquinas simples no son conceptos abstractos flotando en el vacío; son objetos físicos que se calientan, crujen y se desgastan. Entender este límite es lo que separa a un teórico de un verdadero artesano de la mecánica aplicada.
Mitos y despropósitos: Lo que crees saber sobre las máquinas simples es mentira
Seamos claros: la educación primaria nos ha vendido una versión descafeinada de la física. Nos dicen que una máquina simple es un artefacto rudimentario, algo que pertenece a la Edad de Piedra, pero esa visión es miope. El primer gran error es pensar que estas herramientas multiplican la energía. Mentira. La energía no se crea de la nada, se transforma, y lo que ganamos en fuerza lo pagamos religiosamente en distancia. Si usas una palanca para mover una roca de 500 kilogramos, no estás haciendo magia; estás recorriendo un arco mucho más largo con tus manos para que el objeto apenas se desplace unos centímetros.
La obsesión con la fricción inexistente
¿Alguna vez te explicaron que el plano inclinado es perfecto? En los libros de texto, los bloques se deslizan sin resistencia, como si el mundo fuera una pista de hielo infinita. Pero la realidad es rugosa y sucia. Ignorar que la fricción puede devorar hasta el 30 por ciento de la eficiencia de una máquina simple en condiciones reales es un pecado ingenieril. Y porque la superficie importa tanto como el ángulo, un plano inclinado con un coeficiente de rozamiento elevado puede volverse inútil, transformándose en una cuña que se clava en lugar de un camino que eleva.
El número mágico de Arquímedes

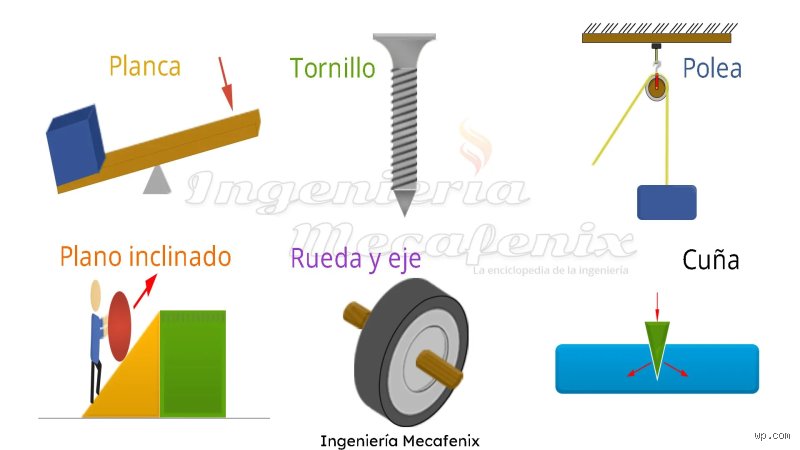

Otro malentendido frecuente es la lista cerrada de las seis máquinas clásicas. La tradición nos encadena a la polea, la palanca, el torno, el plano inclinado, la cuña y el tornillo. Sin embargo, si nos ponemos estrictos con la cinemática moderna, muchas de estas son variantes de una misma idea. ¿Es el tornillo algo distinto a un plano inclinado enrollado sobre un cilindro? No lo es. La insistencia en separarlas responde más a una taxonomía histórica que a una lógica mecánica pura. El problema es que nos aferramos a categorías estancas cuando el universo prefiere la fluidez de las leyes de Newton.
La ventaja mecánica oculta: El secreto de la redundancia
Si quieres dominar el diseño mecánico, olvida la estética y céntrate en la ventaja mecánica ideal. Existe un concepto que los expertos suelen callar: la optimización del sistema mediante la combinación parasitaria. No se trata de poner una polea tras otra porque sí. Se trata de entender que cada interfaz añade una pérdida de par. Salvo que utilices materiales con un acabado superficial de nanómetros, tu sistema perderá fuelle. Aquí va mi consejo: menos es más. Una sola palanca de primer grado bien calculada suele ser más eficaz que un polipasto complejo lleno de cuerdas que se estiran y disipan calor.
El factor de deformación elástica
Casi nadie menciona que las máquinas simples no son cuerpos rígidos ideales. En el mundo real, la madera se flecta y el metal se estira. Cuando aplicas una fuerza extrema sobre un torno, el eje sufre una torsión que altera la relación de transmisión. ¿Crees que un tornillo mantiene su paso bajo una presión de 10 toneladas? (Pista: los materiales tienen sentimientos, o al menos, límites elásticos). Entender esta flexibilidad es lo que separa a un aficionado de un ingeniero que sabe que la máquina simple es, en realidad, un sistema dinámico propenso a la fatiga si no se respeta el límite de proporcionalidad del material empleado.
Preguntas Frecuentes sobre mecánica aplicada
¿Cuál es la máquina simple con mayor eficiencia teórica?
La palanca de primer grado se lleva el premio si logramos reducir el rozamiento en el punto de apoyo a niveles insignificantes. En condiciones de laboratorio, se han registrado eficacias que rozan el 98 por ciento del trabajo de entrada convertido en salida útil. No obstante, en entornos industriales donde la lubricación falla, esta cifra cae drásticamente debido al desgaste del fulcro. La máquina simple perfecta no existe, pero la palanca es la que más se le aproxima por su minimalismo estructural. Es un diseño tan depurado que apenas deja espacio para que la entropía haga de las suyas.
¿Pueden las máquinas simples funcionar en el vacío del espacio?
La respuesta corta es sí, pero con matices técnicos que te harían sudar si fueras astronauta. Sin atmósfera, la disipación de calor por convección desaparece, lo que significa que el rozamiento en una polea o un torno puede soldar las piezas por calor excesivo. Además, ocurre un fenómeno llamado soldadura en frío donde dos metales limpios se unen permanentemente al tocarse. Por ello, las máquinas en el espacio requieren recubrimientos de bisulfuro de molibdeno o cerámicas avanzadas para no quedar bloqueadas. Las leyes de la ventaja mecánica siguen vigentes, aunque el entorno intente sabotear el movimiento constantemente.
¿Por qué se considera al tornillo la máquina más compleja de las simples?
Su complejidad no reside en su apariencia, sino en la cantidad de variables que interactúan simultáneamente en su superficie helicoidal. Combina el principio del plano inclinado con la rotación del torno, generando una fuerza axial inmensa a partir de un par de torsión relativamente pequeño. Es capaz de mantener su posición sin necesidad de frenos externos gracias al ángulo de hélice y la fricción interna, algo que una palanca jamás podría lograr por sí sola. Se estima que un tornillo estándar de acero puede multiplicar la fuerza aplicada por un factor de 50 o más, dependiendo del paso de rosca. Es el rey de la sujeción porque convierte el movimiento circular en una presión lineal devastadora.
La realidad mecánica: Una síntesis sin anestesia
Basta de romanticismo industrial; las máquinas simples son el esqueleto desnudo de nuestra civilización y no han cambiado un ápice desde las pirámides. No son herramientas del pasado, sino la base obligatoria de cualquier robot quirúrgico o motor de combustión que utilices hoy. Si desprecias la física de una cuña, no esperes entender la dinámica de fluidos de una turbina. Pero la verdadera lección es que la simplicidad es una máscara para una eficiencia que a menudo ignoramos por buscar soluciones electrónicas innecesarias. La ingeniería inteligente consiste en usar un plano inclinado antes que un elevador hidráulico siempre que sea posible. Al final del día, la gravedad no necesita actualizaciones de software ni mantenimiento preventivo. Dominar la mecánica básica es la única forma de no ser esclavos de una complejidad tecnológica que, a menudo, solo añade fragilidad al sistema.
