Entendiendo el ecosistema de la respuesta de la regla 555
El origen de un estándar que se niega a morir
A veces me pregunto cuántas veces habremos intentado reinventar la rueda cuando la solución estaba guardada en un encapsulado DIP-8 desde 1971. El tema es que la respuesta de la regla 555 no es solo una fórmula matemática aburrida, sino un legado de ingeniería que Hans Camenzind nos dejó para simplificar lo que antes requería docenas de componentes discretos. Imagina un mundo sin temporizadores precisos donde cada pulsación dependiera de la temperatura ambiente o de la suerte; eso sería un caos total. Pero aquí es donde se complica la narrativa habitual: la mayoría cree que el 555 es solo para aficionados, cuando la realidad es que su robustez lo mantiene en cadenas de montaje donde un microcontrolador de 32 bits fallaría por exceso de sofisticación.
La anatomía funcional de un gigante de ocho pines
Para descifrar la respuesta de la regla 555 hay que mirar debajo del capó, donde tres resistencias de 5 kiloohmios (de ahí su nombre, aunque algunos puristas lo discutan) crean un divisor de tensión que establece los niveles de referencia. Esos voltajes, situados exactamente a un tercio y dos tercios de la alimentación, son los que determinan cuándo se activa o desactiva la salida. Pero no te dejes engañar por su apariencia simple. Aunque el chip parece una caja negra, su comportamiento depende enteramente de la red externa RC que tú decidas conectar, convirtiéndolo en un camaleón electrónico que se adapta a cualquier necesidad de cronometraje.
Desarrollo técnico de la temporización y el control de pulsos
El modo monoestable o el arte de la paciencia electrónica
En el modo monoestable, la respuesta de la regla 555 se manifiesta como un único pulso de salida tras un disparo externo. La duración de este estado alto se calcula mediante la relación 1.1 multiplicado por R y por C. Pero, seamos claros, esa cifra es solo el punto de partida en un laboratorio ideal. En el mundo real, las tolerancias de los componentes pueden hacer que tu temporización de 10 segundos se convierta en una de 9.5, lo que para algunas aplicaciones críticas supone un desastre total. Y es que ahí reside la magia: controlar el tiempo con una precisión que desafía su bajo coste.
Fórmulas que dictan el comportamiento del sistema

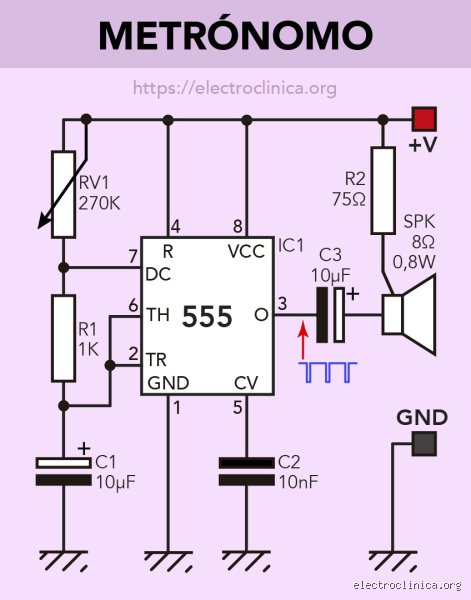

Cuando hablamos de la respuesta de la regla 555 en modo astable, entramos en el terreno de la oscilación libre, donde el chip genera una onda cuadrada constante sin intervención humana. Aquí la matemática se vuelve más densa porque tenemos que gestionar dos tiempos distintos: el tiempo en alto y el tiempo en bajo. La frecuencia resultante se define por la ecuación 1.44 dividido entre la suma de la primera resistencia más el doble de la segunda, todo multiplicado por la capacitancia. Eso lo cambia todo si lo que buscas es un ciclo de trabajo del 50%, algo que, curiosamente, el 555 estándar no puede hacer de forma nativa sin añadir un diodo adicional al diseño original.
El ciclo de trabajo y la gestión de la energía
Muchos diseñadores novatos pasan por alto que la respuesta de la regla 555 está intrínsecamente ligada a la eficiencia del flujo de corriente a través de sus comparadores internos. Si el ciclo de trabajo es demasiado alto, el consumo energético se dispara de forma innecesaria. Estamos lejos de eso si aprendemos a configurar los valores de resistencia para optimizar la descarga del condensador a través del pin 7. (Por cierto, ese pin de descarga es el héroe olvidado que evita que el sistema se sature). Yo personalmente prefiero sacrificar un poco de frecuencia en favor de una estabilidad térmica superior, algo que solo se consigue con componentes de película metálica.
La arquitectura de voltajes y umbrales críticos
Comparadores y el flip-flop interno
La verdadera respuesta de la regla 555 ocurre en la intersección de sus dos comparadores analógicos y un flip-flop RS que guarda el estado lógico de la salida. Cuando el voltaje en el pin de umbral supera los dos tercios de Vcc, el sistema se resetea. Pero si el pin de disparo baja de un tercio de Vcc, el sistema se activa. Esta histeresis natural es lo que hace que el chip sea increíblemente inmune al ruido eléctrico de alta frecuencia que suele arruinar las señales en circuitos digitales más modernos y delicados. Es una danza de tensiones que ocurre en microsegundos y que garantiza que el actuador conectado no reciba señales erráticas.
Límites operativos en entornos industriales
No todo es color de rosa en el reino del silicio; la respuesta de la regla 555 tiene sus techos técnicos, especialmente cuando hablamos de la versión bipolar clásica (NE555) frente a la versión CMOS (LMC555). Mientras que el clásico puede manejar corrientes de salida de hasta 200 mA, lo cual es impresionante, su consumo en reposo es una pesadilla para dispositivos que funcionan con baterías. Por el contrario, la variante CMOS consume casi nada, pero su respuesta ante cargas inductivas es mucho más pobre. Aquí es donde nos enfrentamos a la eterna duda del ingeniero: ¿potencia bruta o eficiencia elegante?
Comparativa estratégica frente a soluciones digitales
¿Por qué no usar simplemente un microcontrolador?
Esta es la pregunta que siempre surge en los foros de diseño: ¿por qué molestarse con la respuesta de la regla 555 cuando un pequeño microcontrolador cuesta lo mismo y es programable? La respuesta es contundente: fiabilidad analógica inmediata. Un microcontrolador necesita código, un oscilador interno estable, tiempo de arranque y una gestión de interrupciones que puede fallar por un error de sintaxis. El 555 simplemente funciona en cuanto recibe energía. No hay latencia de firmware ni errores de compilación. En aplicaciones donde la seguridad depende de un temporizador de hardware puro, confiar en un software es un riesgo que muchos no estamos dispuestos a correr.
Alternativas integradas y circuitos de precisión
Existen otros integrados como el XR-2206 o la serie CD4000 que intentan ofrecer funciones similares, pero ninguno ha logrado el equilibrio perfecto de la respuesta de la regla 555 en términos de disponibilidad global. Estamos hablando de un componente que puedes encontrar en una tienda de electrónica en Madrid, en un mercado de Shenzhen o en un satélite orbitando la Tierra. Aunque hay circuitos integrados de temporización específica con derivas térmicas de menos de 10 ppm, su coste y dificultad de implementación los relegan a nichos muy cerrados. El 555 sigue siendo el rey porque ofrece el 90% de lo que necesitamos por una fracción del esfuerzo de diseño.
Errores comunes o ideas falsas: no todo lo que brilla es un temporizador
A veces, la respuesta de la regla 555 se confunde con una receta mágica de gestión del tiempo, pero el problema es que la mayoría de los usuarios novatos olvidan la tolerancia de los componentes físicos. Se cree erróneamente que los cálculos teóricos sobre el papel se traducen en una precisión atómica en el mundo real. Nada más lejos de la realidad técnica. Muchos entusiastas asumen que, al configurar un ciclo de trabajo, el condensador se comportará de forma lineal, ignorando que la carga y descarga siguen una curva exponencial dictada por el logaritmo natural de dos. ¿Realmente crees que un componente barato de 5 centavos mantendrá la estabilidad bajo un calor de 40 grados?
La trampa del ciclo de trabajo del cincuenta por ciento
Es un mito persistente. Muchos manuales afirman que puedes lograr una onda cuadrada perfecta sin añadir diodos de conmutación. Pero, seamos claros, la configuración estándar siempre cargará a través de dos resistencias y descargará solo por una, lo que hace que el estado alto sea inevitablemente más largo que el bajo. Intentar forzar una simetría absoluta sin componentes adicionales es un ejercicio de frustración pura. Si buscas esa perfección estética en tu osciloscopio, tendrás que ensuciarte las manos modificando el esquema básico o aceptar que la respuesta de la regla 555 tiene sus propias leyes físicas inamovibles.
El voltaje de alimentación no es una sugerencia
Otro error garrafal reside en ignorar el rango de operación. Algunos intentan alimentar versiones CMOS con voltajes pensados para el NE555 original de tecnología bipolar. Y, claro, el chip acaba frito o, peor aún, funcionando de forma errática con flancos de subida que parecen una rampa de skate. La respuesta de la regla 555 depende intrínsecamente de que respetes el umbral de disparo, que se sitúa exactamente en un tercio y dos tercios de la tensión de entrada. Si tu fuente de alimentación fluctúa más de un 5%, olvídate de la precisión en los microsegundos; tu circuito se volverá más impredecible que el clima en primavera.
Aspecto poco conocido o consejo experto: el pin de control olvidado
Casi nadie toca el pin 5. Es el paria del diagrama, ese terminal que solemos condenar al olvido con un pequeño condensador de desacoplo de 0.01 microfaradios. Sin embargo, el verdadero poder para los expertos reside precisamente ahí. Al aplicar un voltaje externo a este pin, puedes modular el ancho del pulso de manera dinámica, transformando un simple temporizador en un modulador de ancho de pulso (PWM) analógico sumamente eficaz. Esta es la respuesta de la regla 555 que separa a los aficionados de los ingenieros de la vieja escuela. Es un truco sucio pero brillante para controlar la velocidad de motores o la intensidad de luces sin necesidad de un microcontrolador costoso.
La estabilidad térmica y el factor de deriva
Si vas a diseñar algo que deba durar años, presta atención al coeficiente de temperatura de tus resistencias. No sirve de nada usar un integrado de alta gama si tus componentes pasivos varían su valor con solo mirarlos. (Incluso el aire que exhalas al soldar puede alterar la lectura inicial). Te recomiendo usar resistencias de película metálica con una tolerancia del 1% para asegurar que la frecuencia no baile al ritmo del termómetro. La respuesta de la regla 555 es tan robusta como sus periféricos; si escatimas en la calidad de los materiales, tu diseño fallará justo cuando más lo necesites, probablemente durante una demostración crítica frente a tu cliente más exigente.
Preguntas Frecuentes
¿Por qué mi circuito 555 se calienta excesivamente en pocos minutos?
Normalmente esto sucede porque has excedido la corriente de salida máxima de 200 miliamperios en el modelo bipolar estándar. Si intentas manejar una carga inductiva como un motor directamente desde el pin 3, el retroceso de la fuerza electromotriz destruirá las uniones internas del chip. La respuesta de la regla 555 exige siempre un transistor de potencia o un MOSFET de canal N como interfaz para cargas pesadas. Verifica también que el pin 7 de descarga no esté haciendo un cortocircuito directo a positivo, ya que esto drena corriente sin control. Un diseño saludable debería mantenerse apenas tibio al tacto tras una hora de funcionamiento continuo en modo estable.
¿Es posible alcanzar frecuencias de megahercios con este integrado?
Rotundamente no en las versiones bipolares clásicas, donde el límite práctico ronda los 500 kilohercios antes de que la forma de onda se degrade por completo. Para aplicaciones de alta velocidad, debes saltar a las variantes CMOS como el LMC555, que pueden estirarse hasta los 3 megahercios bajo condiciones ideales. Porque el tiempo de propagación interno de los comparadores analógicos limita físicamente la rapidez con la que el chip puede conmutar. Si necesitas más velocidad, quizás debas replantearte tu arquitectura y buscar un oscilador de cristal dedicado. La respuesta de la regla 555 tiene un techo de cristal que no se puede romper solo con optimismo.
¿Qué sucede si dejo el pin de reset flotando sin conexión?
Dejar el pin 4 al aire es invitar al caos en forma de ruido electromagnético ambiental. Este pin es activo bajo, lo que significa que cualquier pequeña interferencia estática podría interpretarse como una orden de reinicio, deteniendo tu temporización de forma aleatoria. Siempre debes conectarlo directamente a la línea de alimentación positiva para asegurar una operación estable y libre de fantasmas electrónicos. Es una regla de oro en el diseño de hardware: nunca dejes entradas de alta impedancia sin un estado lógico definido. La respuesta de la regla 555 será consistente solo si le das instrucciones claras y niveles de voltaje firmes en cada uno de sus terminales.
Sintesis comprometida y posicionamiento final
Tras décadas de evolución tecnológica, sostengo firmemente que la respuesta de la regla 555 sigue siendo la piedra angular de la electrónica analógica educativa y funcional. No se trata solo de un trozo de silicio con ocho patas, sino de un paradigma de diseño que premia la simplicidad sobre la sobreingeniería digital. Mientras muchos corren a programar una línea de código para encender un LED, nosotros sabemos que tres resistencias y dos condensadores ofrecen una elegancia mecánica imbatible. Es hora de dejar de menospreciar lo analógico en favor de lo binario, reconociendo que la robustez de este integrado ha sobrevivido a la obsolescencia programada de mil procesadores. En un mundo saturado de microchips efímeros, el 555 se mantiene como un monumento a la ingeniería que funciona, simplemente, porque debe hacerlo.
