El esqueleto de la física: qué es realmente esta herramienta
Olvidemos por un segundo la imagen escolar del subibaja porque una palanca es, ante todo, una barra rígida capaz de girar sobre un eje. Pero no te equivoques. La definición técnica suele quedarse corta al ignorar que el verdadero protagonista no es la madera o el acero, sino el momento de fuerza que se genera en la interacción. Para que la palanca de una máquina simple cumpla su cometido, necesitamos tres elementos sagrados: la potencia, que es la fuerza que nosotros aplicamos; la resistencia, que es la carga que nos mira con desprecio; y el fulcro, ese punto de apoyo que soporta el drama de la física. ¿Sabías que el brazo de potencia es la distancia medida desde el fulcro hasta el punto donde tus manos hacen el trabajo sucio? Si ese brazo mide 3 metros y el brazo de resistencia apenas 0.5 metros, la ventaja mecánica se dispara, permitiéndote levantar objetos que, de otro modo, te romperían la espalda en un segundo.
La anatomía del fulcro y los brazos de fuerza

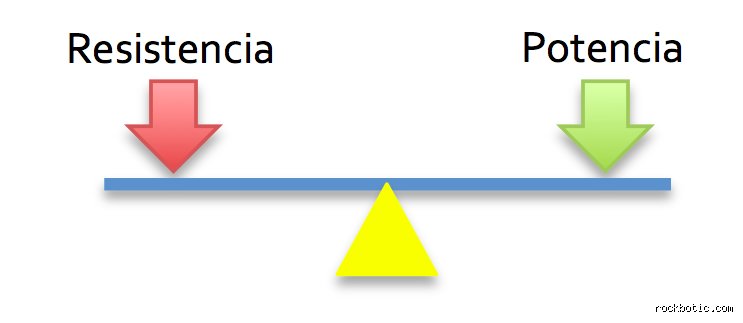

Seamos claros: la ubicación del fulcro lo determina todo. Si lo mueves un par de centímetros a la izquierda, acabas de alterar la eficiencia de todo el sistema. Yo sostengo que el fulcro es el elemento más infravalorado de la ingeniería clásica, ya que solemos fijarnos en la carga, pero es el punto de apoyo el que gestiona la presión estructural. En una palanca de primer grado, el fulcro se sitúa entre la potencia y la resistencia, como ocurre en unas tijeras comunes donde el eje central aguanta el esfuerzo de corte. Y aunque parezca un diseño prehistórico, este equilibrio es lo que permite que una herramienta de apenas 200 gramos multiplique la presión de tus dedos lo suficiente para atravesar cartón grueso o láminas de metal fino.
La resistencia y el mito del esfuerzo nulo
Existe la creencia popular de que las máquinas simples eliminan el trabajo, pero eso es una mentira piadosa que la termodinámica no acepta. La palanca de una máquina simple no reduce el trabajo total realizado; simplemente lo redistribuye de una manera que nuestros limitados músculos humanos pueden manejar. Si quieres levantar una piedra de 100 kilogramos a una altura de 10 centímetros, el trabajo físico requerido es constante, independientemente de si usas una barra de acero de cinco metros o tus propias manos. Pero, claro, aplicar 980 Newtons de fuerza bruta hacia arriba es una invitación al hospital, mientras que aplicar solo 196 Newtons a lo largo de un recorrido de 50 centímetros es algo que hasta un niño podría intentar con éxito.
Dinámica y leyes: cómo se transfiere la energía en el sistema
Entrar en el funcionamiento interno de la palanca de una máquina simple requiere hablar del equilibrio de momentos, una danza matemática donde la fuerza multiplicada por su distancia al eje debe igualar el valor del otro lado para que algo empiece a moverse. Imagina que estás usando una palanca para mover un bloque de hormigón. La ley de la palanca se expresa con la fórmula $P \cdot d_1 = R \cdot d_2$, donde la potencia por su brazo equivale a la resistencia por el suyo. Esto no es solo una curiosidad académica; es la razón por la cual los mecánicos prefieren llaves inglesas de mango largo cuando un perno está atascado. Cuanto más lejos estés del centro de rotación, más torque generas, y eso lo cambia todo en una situación de bloqueo mecánico.
Ventaja mecánica: el lenguaje de la eficiencia
La ventaja mecánica ideal es una cifra adimensional que nos dice cuántas veces se multiplica nuestra entrada de fuerza. Si una máquina tiene una ventaja de 5, significa que por cada kilo que empujes, la máquina empujará cinco. Pero aquí aparece el matiz que contradice la sabiduría convencional: en el mundo real, la ventaja mecánica real siempre es inferior a la ideal debido a la fricción en el punto de apoyo y la deformación de la propia barra. Y es que ninguna palanca es perfectamente rígida (un concepto que a los ingenieros teóricos les encanta ignorar en sus pizarras blancas). Si la barra se dobla aunque sea un milímetro, estás perdiendo energía preciosa que se disipa en forma de calor molecular internos en el material.
El papel del ángulo de aplicación
¿Por qué casi nadie menciona que la dirección de la fuerza es tan crítica como la magnitud? Si empujas la palanca de una máquina simple en un ángulo de 45 grados en lugar de hacerlo perpendicularmente a la barra, estás desperdiciando una cantidad ingente de energía. La componente vectorial de la fuerza que realmente realiza el trabajo es la que actúa a 90 grados respecto al radio de giro. Porque la física es implacable: cualquier esfuerzo que no sea perpendicular se traduce en una fuerza de compresión sobre el fulcro que no ayuda en nada a levantar la carga. Es un error de novato intentar mover una palanca tirando de ella hacia afuera en lugar de empujarla hacia abajo o hacia arriba.
Clasificaciones y la jerarquía del movimiento
No todas las palancas nacieron iguales, y su funcionamiento cambia drásticamente según cómo configures el triángulo de fuerzas. La palanca de una máquina simple de segundo grado, por ejemplo, sitúa la carga entre el fulcro y nosotros. Piensa en una carretilla de obra: el fulcro es la rueda delantera, la carga son los 50 kilos de arena en el medio, y tú aplicas la potencia en los mangos traseros. En este diseño, la ventaja mecánica siempre es mayor que 1, lo que significa que siempre estarás haciendo menos esfuerzo del que pesa la carga. Estamos lejos de eso en las palancas de tercer grado, donde la potencia se aplica entre el fulcro y la carga, como ocurre en nuestras propias mandíbulas o en unas pinzas de depilar.
El cuerpo humano como sistema de palancas
Es irónico que busquemos máquinas fuera cuando nosotros mismos somos una colección ambulante de palancas biológicas. Tu antebrazo es una palanca de tercer grado donde el codo actúa como fulcro, el bíceps aplica la potencia muy cerca del eje y la mano sostiene la resistencia. ¿El resultado? Una ventaja mecánica desastrosa que nos obliga a que el músculo haga muchísima más fuerza de la que realmente levanta la mano. Pero este "mal negocio" físico tiene un propósito evolutivo brillante: ganamos una velocidad de movimiento y un rango de alcance que una palanca de fuerza bruta jamás podría ofrecernos. A veces, sacrificar la potencia en favor de la agilidad es la verdadera victoria de la ingeniería natural.
Comparativa estratégica: palancas frente a poleas y planos inclinados
Aunque la palanca de una máquina simple es la reina de la transferencia directa, a menudo se ve las caras con otras soluciones como las poleas o los planos inclinados. La diferencia fundamental radica en el espacio y la continuidad del movimiento. Mientras que una palanca está limitada por la longitud física de su brazo y el arco de rotación, una polea puede elevar cargas a alturas infinitas simplemente añadiendo más cuerda al sistema. Sin embargo, la palanca gana por goleada en simplicidad y robustez mecánica. No necesita cables que se deshilachen ni superficies lubricadas de gran extensión; solo necesita un punto sólido donde apoyarse para desafiar la gravedad.
Limitaciones físicas y fallos estructurales
A pesar de su aparente invencibilidad, la palanca tiene un talón de Aquiles: el esfuerzo cortante en el fulcro. En sistemas industriales donde se manejan toneladas de presión, el punto de apoyo puede llegar a experimentar fuerzas de hasta 15,000 Newtons por centímetro cuadrado, lo que provoca que el material sufra fatiga o incluso una fractura catastrófica. Y es que el diseño de una palanca de una máquina simple no termina en la barra; termina en la resistencia del suelo o la estructura que sostiene el eje. Si el apoyo falla, la ventaja mecánica se convierte en un riesgo de seguridad inmediato, recordándonos que la física no perdona los errores de cálculo en la base.
Errores comunes o ideas falsas: El mito de la fuerza mágica
Pensar que una palanca crea energía de la nada es el primer tropiezo de cualquier aprendiz de física; la conservación de la energía dicta que si ganas en fuerza, lo pagas inevitablemente en distancia. El problema es que nuestra intuición nos engaña al ver cómo un niño pequeño levanta a un adulto en un balancín, olvidando que el brazo del infante recorre un arco mucho más amplio. Salvo que seas capaz de romper las leyes de la termodinámica, el trabajo de entrada siempre será igual al de salida, restando las pérdidas por fricción en el punto de apoyo. Muchos creen que cuanto más larga sea la barra, mejor será el resultado, pero descuidan la rigidez estructural del material.
La confusión entre peso y masa en el cálculo
¿Por qué seguimos operando como si la gravedad fuera una constante universal inmutable en cada ejercicio escolar? Si aplicamos una fuerza de 50 Newtons en el extremo de una palanca de primer grado con una relación de brazos de 4 a 1, obtendremos 200 Newtons en el otro extremo, pero este cálculo falla si no consideramos el peso propio de la barra. El centro de gravedad del instrumento actúa como una carga adicional que, en palancas de gran escala, puede anular cualquier ventaja mecánica teórica. Pero, seamos claros, si usas una viga de acero de 10 metros para mover una piedra, la viga misma pesa tanto que tus brazos claudicarán antes de siquiera tensar el fulcro.
El fulcro no es un punto de apoyo místico
Existe la idea errónea de que el punto de apoyo debe ser algo afilado o infinitesimal para que la palanca funcione con eficacia quirúrgica. En la ingeniería real, el fulcro soporta la suma de todas las fuerzas presentes; si intentas levantar 1000 kg con una palanca cuya base es madera blanda, la palanca no fallará, lo hará la superficie que colapsa bajo la presión. La presión de contacto es el enemigo silencioso de la máquina simple. Y, aunque parezca obvio, si el fulcro se desplaza un solo milímetro durante la operación, la ventaja mecánica calculada se desvanece, transformando una tarea sencilla en un riesgo laboral de proporciones considerables.
Aspecto poco conocido: El secreto de la eficiencia biomecánica
Nosotros, como organismos biológicos, somos básicamente una colección andante de palancas de tercera clase, que curiosamente son las menos eficientes en términos de multiplicación de fuerza. Tu bíceps se inserta apenas a unos 3 o 4 centímetros del codo, mientras que el objeto que sostienes en la mano está a 30 centímetros. Esto significa que para levantar un libro de 2 kg, tu músculo debe ejercer una tensión interna superior a los 15 kg. Es una configuración diseñada para la velocidad y el rango de movimiento, no para la potencia bruta. (Es irónico que hayamos evolucionado para ser máquinas de baja eficiencia mecánica en favor de la agilidad).
La palanca de grado cero y la elasticidad
Casi nadie menciona que las palancas reales no son cuerpos rígidos ideales, sino que almacenan energía potencial mediante la flexión. Cuando usas una palanca de fibra de carbono o madera flexible, parte de tu esfuerzo se "secuestra" en la deformación del material antes de que la carga se mueva un solo ápice. El módulo de Young del material determina si tu palanca es una herramienta de precisión o un muelle glorificado. Si la barra se dobla más de 5 grados antes de vencer la inercia de la carga, estás desperdiciando un porcentaje crítico de tu energía metabólica en calor y tensión interna del material, algo que los manuales básicos suelen omitir por pura pereza intelectual.
Preguntas Frecuentes
¿Puede una palanca tener una ventaja mecánica menor a 1?
Absolutamente, de hecho, esto ocurre en todas las palancas de tercera clase donde el punto de aplicación de la fuerza está entre el fulcro y la carga. En estos casos, sacrificas fuerza para obtener una ganancia masiva en la distancia recorrida y la velocidad de la punta, como sucede en una caña de pescar. Si el brazo de potencia mide 0.5 metros y el de resistencia 3 metros, la ventaja mecánica es de apenas 0.16. Esto implica que debes aplicar seis veces más fuerza de la que pesa el objeto, pero lograrás que el extremo se mueva con una rapidez asombrosa. La velocidad tangencial es aquí el verdadero objetivo técnico, no el levantamiento de pesos pesados.
¿Qué sucede si el punto de apoyo está exactamente en el centro?
Cuando el fulcro divide la barra en dos segmentos idénticos, la ventaja mecánica es exactamente 1.0, lo que significa que la fuerza de entrada es igual a la de salida. Este diseño no sirve para "facilitar" el trabajo en términos de esfuerzo, sino para cambiar la dirección de la fuerza o para equilibrar masas, como en una balanza tradicional. Porque, en este escenario, el equilibrio estático se alcanza cuando el sumatorio de momentos es igual a cero Newton-metro. Es la configuración más honesta de la física, donde no hay trucos geométricos para engañar a la gravedad y cada gramo cuenta por igual en ambos extremos del sistema.
¿Influye el ángulo de aplicación de la fuerza en el resultado?
La eficiencia máxima se logra únicamente cuando la fuerza se aplica de forma perpendicular, es decir, a 90 grados respecto a la barra de la palanca. Si aplicas la fuerza en un ángulo oblicuo, digamos 45 grados, solo el 70% de tu esfuerzo se convierte en torque útil, mientras que el resto solo empuja la barra contra el fulcro. Esto se calcula mediante la función seno del ángulo, donde el brazo de palanca efectivo se reduce drásticamente conforme nos alejamos de la perpendicularidad. Mantener la ortogonalidad del vector de fuerza es lo que separa a un operario experto de alguien que simplemente empuja metal sin entender por qué se agota tan rápido.
Sintesis comprometida
La palanca no es una reliquia del pasado ni un concepto escolar aburrido, sino la base de la soberanía humana sobre la materia. Basta de mirar estas máquinas como simples juguetes de madera; son la razón por la que no somos esclavos de nuestra limitada fuerza biológica. Si no dominas la geometría de la palanca, estás condenado a gastar energía de forma estúpida y poco productiva. Porque, seamos honestos, el mundo se mueve por aquellos que saben dónde colocar el punto de apoyo mientras los demás empujan sin estrategia. La ventaja mecánica es el único almuerzo gratis que la física nos permite disfrutar, y despreciarla es renunciar a la inteligencia técnica. Toma una barra, encuentra un apoyo sólido y deja de quejarte de que el mundo es demasiado pesado para tus hombros.
