La anatomía del movimiento: ¿Qué es realmente un mecanismo hoy?
Si quitamos la carcasa de plástico de cualquier aparato, lo que queda es el esqueleto funcional. Aquí es donde se complica la narrativa simple, porque un mecanismo no es simplemente "piezas unidas", sino una combinación de elementos rígidos conectados por juntas que permiten un movimiento relativo controlado. Yo sostengo que hemos perdido la capacidad de asombro ante la simplicidad de una palanca, prefiriendo la complejidad vacía de lo digital. Pero piénsalo un segundo. La magia ocurre cuando aplicas una fuerza en el punto A y obtienes un efecto radicalmente distinto en el punto B. ¿Acaso no es esa la definición misma de eficiencia?
El lenguaje de los eslabones y los grados de libertad
Para hablar con propiedad, debemos mencionar que cada pieza se denomina eslabón. Cuando dos eslabones se tocan, forman un par cinemático. Y aquí entra en juego el concepto de grados de libertad, que no es más que la cantidad de movimientos independientes que una pieza puede realizar respecto a otra. Pero no te equivoques pensando que más libertad es mejor. En la ingeniería de precisión, reducir los grados de libertad es el verdadero arte para evitar que una máquina se convierta en un montón de chatarra vibrante. Seamos claros: sin restricciones, el movimiento es caos, y el caos no construye rascacielos ni vuela aviones a 900 kilómetros por hora.
La diferencia entre máquina y mecanismo que nadie te explica
A menudo usamos ambos términos como si fueran sinónimos, pero estamos lejos de eso. Un mecanismo se ocupa de la cinemática, es decir, de cómo se mueven las cosas, mientras que una máquina se ocupa de la dinámica y la energía. Un cortauñas es un mecanismo; una excavadora hidráulica es una máquina. Es una distinción técnica que parece sutil, pero si la ignoras, terminas diseñando sistemas que son teóricamente perfectos pero físicamente inútiles. (Y créeme, he visto a muchos graduados cometer ese error en su primer año de campo).
Transmisión del movimiento circular: El corazón de la potencia

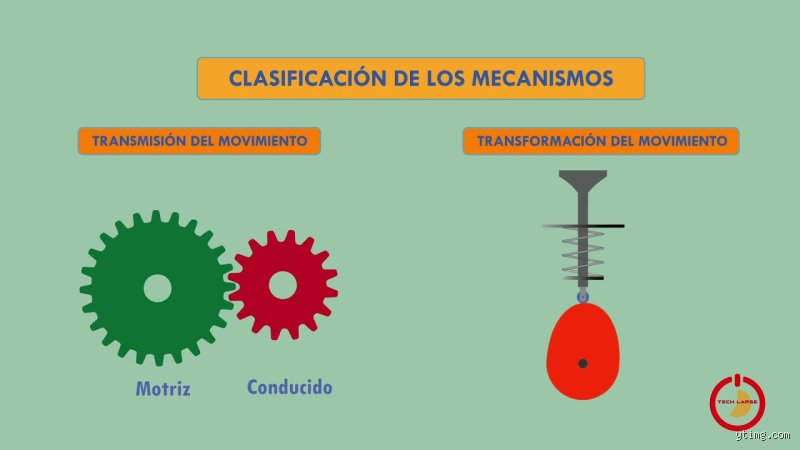

Este es el primer gran grupo y, posiblemente, el más común de los 4 tipos de mecanismos que encontramos en la industria pesada. El objetivo es simple: llevar el giro de un eje a otro sin cambiar la naturaleza del movimiento. Pero la ejecución es un mundo de fricciones y relaciones de transmisión. Imagina un motor girando a 3000 revoluciones por minuto. Si conectaras eso directamente a las ruedas de un coche, el vehículo simplemente patinaría o destrozaría el asfalto. Aquí es donde entran los engranajes, las poleas y las cadenas para domar esa energía bruta.
Engranajes: La precisión de los dientes de acero
Los engranajes son los reyes indiscutibles de la transmisión de giro. Al encajar los dientes de una rueda con los de otra, eliminamos el deslizamiento, lo que permite transmitir pares de fuerza brutales. Existen los rectos, los helicoidales que son mucho más silenciosos y los cónicos para cambiar el ángulo del eje en 90 grados. Pero lo más fascinante es la relación de transmisión, esa fórmula matemática que nos dice que si el piñón pequeño tiene 10 dientes y la corona grande tiene 40, hemos multiplicado la fuerza por 4 a costa de reducir la velocidad. La ley de la palanca aplicada al círculo, ni más ni menos.
Poleas y correas frente a cadenas: El dilema de la distancia
¿Qué pasa cuando los ejes están separados por una distancia considerable, digamos 1,5 metros? Usar engranajes sería ridículamente caro y pesado. Por eso recurrimos a las poleas con correas de caucho o a las cadenas de eslabones de acero. Las correas son excelentes porque absorben vibraciones y son baratas, pero tienen un pecado mortal: el patinamiento. Si necesitas sincronización exacta, como en la distribución de un motor de combustión, usas una cadena o una correa dentada. Eso lo cambia todo. ¿Por qué arriesgarse a que una válvula golpee un pistón por un simple deslizamiento de un milímetro? La fiabilidad mecánica es, a menudo, una cuestión de evitar que las piezas tengan "opiniones propias" sobre su posición.
Transformación del movimiento: Del círculo a la línea recta
Este segundo bloque es donde la ingeniería se pone realmente creativa. La mayoría de los motores generan rotación, pero nosotros, los humanos, a menudo necesitamos empujar, levantar o cortar en línea recta. ¿Cuáles son los 4 tipos de mecanismos? Bueno, los de transformación son los que hacen que el mundo sea habitable. Sin ellos, no podrías abrir la ventana de tu coche ni funcionaría el motor de un avión. Es el paso de lo infinito y cíclico a lo finito y dirigido. Aquí la eficiencia suele caer un poco debido a las fuerzas laterales, pero es un precio que pagamos gustosos.
El sistema biela-manivela: El motor de la civilización
Si hay un mecanismo que merece un monumento, es este. Convierte el movimiento lineal del pistón en el giro del cigüeñal. Pero fíjate en la ironía: aunque lo asociamos a la era moderna, sus principios se conocen desde hace siglos. El pistón sube y baja dentro del cilindro, empujando una biela que hace girar una manivela. Es un ciclo de 4 tiempos (admisión, compresión, explosión y escape) que se repite miles de veces por minuto. Y a pesar de que los coches eléctricos están ganando terreno, la biela-manivela sigue siendo la forma más compacta de generar potencia masiva que hemos inventado jamás.
Tornillo-tuerca y cremallera: Precisión milimétrica
A veces no necesitas velocidad, sino fuerza y precisión. El mecanismo de tornillo y tuerca es imbatible para esto. Piensa en un gato hidráulico o en el eje de una impresora 3D. Por cada vuelta completa del tornillo, la tuerca solo avanza unos pocos milímetros, lo que nos da un control absoluto sobre la posición. Por otro lado, la piñón-cremallera es lo que permite que el volante de tu coche mueva las ruedas. Girar un círculo para mover una barra plana de lado a lado. Es tan sencillo que asusta, pero funciona con una tasa de fallo cercana a cero si se mantiene lubricado adecuadamente.
Comparativa técnica: ¿Transmisión o Transformación?
Llegados a este punto, podrías preguntarte cuál es preferible. La respuesta corta es que depende del espacio y la carga. Los mecanismos de transmisión de giro mantienen la inercia de forma más eficiente, perdiendo apenas un 2% o 5% de energía por calor en sistemas bien diseñados. En cambio, los sistemas de transformación suelen ser más "sucios" energéticamente hablando. Hay más fricción, más paradas y arranques, y por lo tanto, más desgaste. Sin embargo, no puedes construir una prensa industrial de 500 toneladas solo con engranajes circulares; necesitas la ventaja mecánica de un husillo o una biela.
La jerarquía del desgaste en sistemas mecánicos
En mi experiencia, el gran enemigo siempre es el calor generado por la fricción. Un sistema de poleas puede fallar de golpe si la correa se calienta demasiado y se cristaliza. Pero un sistema de engranajes avisará con ruido, un lamento metálico que indica que el lubricante ha perdido sus propiedades. Nosotros siempre tendemos a complicar los diseños añadiendo sensores, pero el mejor diagnóstico sigue siendo el oído de un mecánico veterano frente a una máquina en marcha. ¿Sabías que un engranaje desgastado puede cambiar su frecuencia de vibración en más de 150 hercios antes de romperse? La mecánica es, en última instancia, una ciencia de lo tangible, donde las matemáticas se encuentran con la resistencia de los materiales a romperse bajo presión constante.
Errores comunes o ideas falsas al categorizar dispositivos
A menudo, el entusiasmo por la ingeniería nos hace meter todo en el mismo saco, pero confundir un mecanismo con una máquina es el primer traspié del novato. Un mecanismo es el esqueleto lógico, esa danza de barras y articulaciones que transforma el movimiento, mientras que la máquina es el organismo completo que devora energía para escupir trabajo útil. El problema es que muchos creen que por tener tres piezas móviles ya estamos ante un sistema autónomo. Pero no.
La falacia de la reversibilidad total
¿Crees que todo lo que entra puede salir al revés? Gran error. Existe la idea absurda de que cualquier transformación de circular a lineal es bidireccional por naturaleza, salvo que hablemos de un sistema de piñón y cremallera muy específico. En los mecanismos de tornillo y tuerca, por ejemplo, intentar que el avance lineal mueva el tornillo suele terminar en un bloqueo absoluto por fricción. Y es que la física no perdona los ángulos de hélice mal calculados. Seamos claros: si diseñas pensando que la energía fluirá siempre en ambos sentidos sin pérdidas por rozamiento superiores al 40%, tu prototipo acabará siendo un pisapapeles muy caro.
El mito de la rigidez infinita
Otro despiste habitual ocurre al ignorar la deformación elástica. Nos han vendido que las palancas son barras indeformables, pero en la vida real, bajo cargas de 500 Newton o más, el acero se comporta como chicle ante la mirada atónita del operario. No existen los sólidos perfectos. Si el eslabonamiento sufre una flexión de apenas 2 milímetros, toda la precisión de tu mecanismo de cuatro barras se va al traste. ¿De qué sirve una transmisión sofisticada si tus soportes bailan como gelatina? La rigidez es un ideal platónico, no una realidad de taller.
Aspecto poco conocido o consejo experto: la paradoja de la redundancia
Si quieres que algo dure mil años, la intuición te dice que añadas más piezas para repartir el esfuerzo. Error garrafal que los ingenieros de vieja escuela llaman hiperestatismo. El verdadero secreto para que un diseño no colapse es dejarlo "respirar" mediante la movilidad sobrante.
Grados de libertad y el arte de la holgura
Un mecanismo con demasiados puntos de apoyo fijos es un mecanismo que se autodestruye ante la mínima dilatación térmica. Nosotros preferimos sistemas que, aunque parezcan menos robustos, permitan pequeñas desviaciones sin fracturarse. Porque una estructura que no puede doblarse, se rompe. Mi consejo es que apliques la ecuación de Grübler con una disciplina casi religiosa, pero dejando siempre un margen de tolerancia mecánica de 0,05 micras para evitar el gripado. Es preferible un pequeño ruidito de ajuste que una soldadura en frío espontánea por falta de espacio entre componentes (créeme, lo he visto pasar en prensas hidráulicas masivas). Al final del día, la elegancia técnica reside en usar el menor número de restricciones posibles para lograr el movimiento deseado.
Preguntas Frecuentes
¿Es posible combinar los 4 tipos de mecanismos en un solo sistema?
Rotundamente sí, y de hecho es lo que ocurre en cualquier motor de combustión interna moderno donde convergen bielas y engranajes. En estos bloques, la sincronización debe ser absoluta porque un desfase de 3 grados en la apertura de válvulas convertiría el motor en chatarra instantánea. La integración de palancas, levas y transmisiones circulares requiere un estudio de interferencias espaciales que hoy delegamos en software de simulación. Sin embargo, la complejidad acumulada suele disparar el riesgo de fatiga de materiales en puntos críticos de unión. Mantener la sencillez es un arte, pero la hibridación es la que permite que un vehículo de 1.500 kilogramos se desplace con suavidad.
¿Por qué los engranajes de nylon están ganando terreno al acero?
La respuesta corta es la autolubricación y la reducción drástica de la inercia rotacional en sistemas ligeros. Los polímeros avanzados soportan temperaturas de hasta 150 grados Celsius sin perder su perfil de diente, lo que los hace ideales para electrodomésticos. Pero no te equivoques, porque el nylon jamás detendrá el torque de un eje de transmisión industrial sometido a esfuerzos cortantes extremos. Se utilizan principalmente para reducir el ruido acústico en unos 12 decibelios respecto a sus contrapartes metálicas. Es una cuestión de compromiso entre la longevidad del material y el confort del usuario final.
¿Qué mantenimiento requiere un mecanismo de levas de alta precisión?
El seguimiento del perfil de la leva es el punto donde la entropía suele atacar con más saña a largo plazo. Es imperativo revisar el desgaste del seguidor, ya que una erosión de apenas 0,1 milímetros altera el diagrama de tiempos del proceso industrial completo. La lubricación por baño de aceite suele ser la solución estándar, aunque en ambientes polvorientos esto crea una pasta abrasiva letal. Nosotros recomendamos inspecciones ultrasónicas trimestrales para detectar microfisuras antes de que el metal diga basta. Si ignoras las vibraciones anómalas, estás firmando el certificado de defunción de tu línea de producción.
Síntesis comprometida
Basta ya de tratar a los mecanismos como simples curiosidades de libros de texto antiguos. En un mundo obsesionado con lo digital y el software, la mecánica pura sigue siendo la que mueve los átomos y, por extensión, nuestra realidad física tangible. Dominar la transmisión y transformación de fuerzas no es una habilidad obsoleta, sino el único seguro contra el fallo de un sistema automatizado. Si algo falla, no será el código, sino ese perno mal calculado que no soportó la torsión. Mi postura es clara: menos sensores superfluos y mucha más atención a la cinemática básica que sostiene el mundo. Quien desprecia el orden de las máquinas simples está condenado a ver cómo su tecnología compleja se desmorona por pura fricción.
