Entendiendo las proporciones y la cartografía moderna
El tema es que los números abstractos en un plano arquitectónico o topográfico provocan dolores de cabeza innecesarios a cualquiera que no esté acostumbrado a lidiar con ellos a diario. Yo mismo he visto a profesionales experimentados cometer errores garrafales por confiar en su memoria en lugar de revisar el factor de reducción. Pero analicemos qué significa realmente reducir quinientas veces un objeto físico.
El concepto matemático detrás de la reducción
Seamos claros: una proporción geométrica no es más que una división fría y calculadora. Cuando divides cualquier distancia real entre quinientos, obtienes el tamaño que debe ocupar en el papel. Y eso lo cambia todo a la hora de diseñar un parque o un edificio residencial. La relación 1:500 nos sitúa en un terreno intermedio donde los detalles finos desaparecen para dar paso a las grandes masas urbanas.
Por qué elegimos el formato métrico decimal
Pero el sistema métrico decimal (que adoptamos casi sin cuestionarlo) convierte esta tarea en un juego de niños si sabes mover la coma decimal hacia la izquierda. (O hacia la derecha, según lo mires). Y aunque parezca una obviedad, la facilidad para pasar de milímetros a metros es lo único que nos salva de perder la cordura en proyectos complejos de ingeniería civil.
Desarrollo técnico de las equivalencias métricas
Tras años revisando planos urbanísticos, he llegado a una conclusión incómoda: la gente odia las matemáticas aplicadas hasta que tiene que pagar por un error de construcción. Así que pongamos cifras sobre la mesa para evitar desastres. Si mides dos centímetros en un plano a esta escala, la realidad te devuelve diez metros de longitud. ¿Tiene lógica? Por supuesto que sí, porque la proporción es lineal y constante en todo el documento.
Tabla mental de conversiones rápidas para el día a día
Y es que memorizar equivalencias salva vidas (o al menos presupuestos millonarios). Un milímetro en el papel son cincuenta centímetros reales. Diez centímetros equivalen a cincuenta metros de terreno pisable. Y si te encuentras con una línea de veinte centímetros, estamos hablando de cien metros lineales. La precisión milimétrica en el dibujo técnico deja de ser un capricho estético para convertirse en una obligación legal ineludible.
El impacto del factor 1:500 en la planimetría urbana
Porque cuando trabajas en un proyecto urbanístico, cada trazo encierra una responsabilidad titánica. Los ayuntamientos exigen rigor absoluto, y un desfase de un par de milímetros en el papel se traduce en metros de hormigón fuera de los límites de la propiedad. Y la verdad sea dicha, la tecnología actual ayuda, pero el ojo humano sigue siendo la última línea de defensa contra las chapuzas.
Aplicaciones prácticas en la arquitectura y el urbanismo
Admitamos los límites de nuestra propia percepción espacial. Nadie puede visualizar mentalmente un terreno de diez hectáreas reducido al tamaño de una servilleta sin la ayuda de referencias visuales adecuadas. Por eso la escala 1:500 se utiliza principalmente para urbanizaciones, complejos deportivos y grandes conjuntos arquitectónicos donde el detalle del pomo de una puerta importa poco, pero la ubicación exacta de los árboles cambia radicalmente el proyecto.
Cuándo abandonar esta escala en busca de mayor detalle
Y sin embargo, insistir en usar esta proporción para diseñar la distribución interior de una vivienda es un error de novato. Para eso existen escalas mayores como la 1:50 o la 1:100. Pero a veces los despachos de diseño intentan abarcarlo todo en una sola hoja, creando monstruos ilegibles que nadie entiende. Estamos lejos de dominar el arte del plano perfecto, pero al menos podemos intentar no marear al cliente con escalas inadecuadas.
Comparación con otras escalas habituales del sector
La sabiduría convencional afirma que cuanto mayor es el segundo número de la escala, más abarcas y menos ves. Pero esta regla general ignora los matices de la percepción visual humana. Comparar 1:500 con una escala catastral de 1:1000 nos demuestra que la primera ofrece un equilibrio perfecto entre la visión de conjunto y el análisis de manzanas completas.
El dilema entre el plano general y el detalle constructivo
Y ahí radica el verdadero conflicto del proyectista moderno. ¿Debemos priorizar el bosque o el árbol? Personalmente opino que ningún plano sobrevive al contacto con la obra sin sufrir modificaciones imprevistas. La escala es solo una guía inicial, un punto de partida para que los albañiles, aparejadores y arquitectos hablen el mismo idioma geométrico antes de pisar el barro del solar.
Errores comunes o ideas falsas
El cálculo mental en planimetría suele estrellarse contra un muro invisible: la confusión sistemática entre unidades de superficie y de longitud. A menudo, el problema es que la mente humana asume una progresión lineal donde la realidad matemática impone un salto exponencial. Reducir un plano sin criterio destruye cualquier estimación previa. Y es que cuando manejas la escala 1:500, un error de percepción milimétrica en el papel se multiplica de forma despiadada sobre el terreno real.
La trampa geométrica de las áreas
Creer que un centímetro cuadrado equivale a quinientos centímetros cuadrados en la realidad es un tropiezo monumental que se repite en gabinetes técnicos y obras. (La geometría no perdona las simplificaciones). En superficies, el factor se eleva al cuadrado, de modo que cada centímetro cuadrado en tu mesa de trabajo representa veinticinco metros cuadrados construidos. ¿Quién no ha cometido alguna vez este desliz al calcular presupuestos de pintura o pavimentación? Seamos claros: ignorar este principio significa que tus estimaciones de costes nacerán completamente erradicadas de la física.
Confundir la maqueta con el papel
Otra distorsión frecuente surge al alternar entre soportes físicos bidimensionales y modelos tridimensionales volumétricos. La escala 1:500 no actúa igual sobre una hoja estática que sobre un bloque de poliestireno extruido (salvo que comprendas que el volumen tridimensional opera con potencias cúbicas). Un error de tres milímetros en un plano general parece insignificante hasta que descubres que en la volumetría representa metro y medio de altura en una fachada. Las consecuencias de esta negligencia suelen pagarse en los tribunales o en demoliciones imprevistas.
Aspecto poco conocido o consejo experto

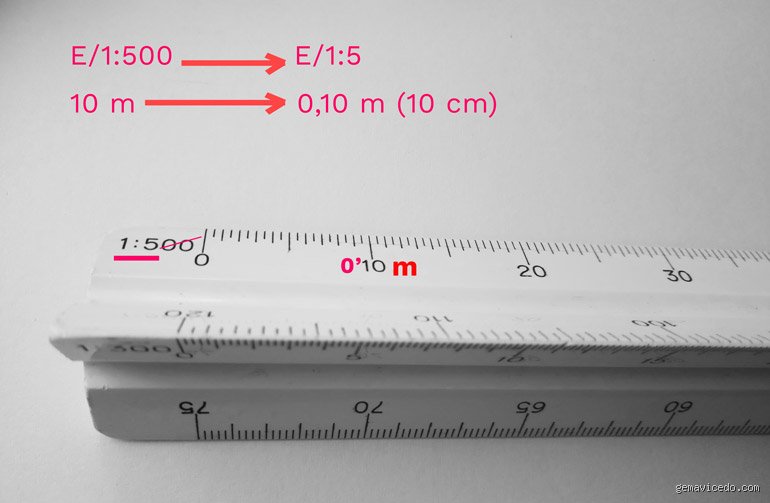

Existe un truco de vieja escuela que los delineantes veteranos guardan bajo llave para evitar usar la escalímetro en cada trazo rápido: la regla del doble cero. Si multiplicas cualquier distancia medida en centímetros sobre un plano 1:500 directamente por cinco, obtienes los metros reales sin pasar por conversiones intermedias. (Pero recuerda verificar siempre las propiedades de impresión digital antes de aplicar reglas fijas). El papel moderno sufre de contracciones térmicas y dilataciones por humedad que alteran el dibujo milimétricamente. Un plano impreso desde un PDF en formato A1 puede encoger un dos por ciento durante una mañana calurosa de verano.
La maldición del factor de impresión
Ajustar el zoom al "tamaño real" en la configuración de la impresora es un mito peligroso que arruina proyectos enteros cada semana. Los archivos vectoriales guardan proporciones puras, pero el driver del dispositivo de impresión suele aplicar un margen de ajuste automático (shrink to fit) que deforma sutilmente la escala 1:500. Nuestra recomendación profesional es bien simple: mide siempre con una regla física la barra gráfica de referencia incorporada en el margen del plano antes de tomar decisiones críticas sobre el terreno.
Preguntas Frecuentes
¿Cuántos metros reales representa un centímetro en un plano 1:500?
Un único centímetro medido con regla sobre el papel equivale exactamente a cinco metros en la realidad física exterior. Esta proporción directa surge de multiplicar la unidad por el denominador de la escala establecida. Los profesionales de la arquitectura y la cartografía utilizan esta relación constante para realizar estimaciones rápidas de fachadas y solares urbanos. No existe ninguna excepción a esta regla matemática dentro del sistema métrico decimal.
¿Qué tamaño tiene un edificio real de cincuenta metros en este plano?
Una estructura longitudinal de cincuenta metros quedará representada exactamente con una longitud física de diez centímetros sobre el soporte de papel. Para calcularlo, basta con dividir la dimensión real expresada en centímetros entre el factor quinientos de reducción. Cualquier variación milimétrica en el dibujo alterará de forma notable la percepción espacial del conjunto proyectado. Por esta razón, el uso de herramientas de precisión milimétrica resulta innegociable en estas fases.
¿Es adecuada la escala 1:500 para diseñar detalles constructivos interiores?
Esta proporción resulta completamente inservible para plasmar detalles de carpintería, carpintería metálica o instalaciones de fontanería fina. Su campo de acción natural se limita estrictamente a la ordenación territorial, urbanizaciones de gran escala y conjuntos arquitectónicos masivos. Intentar forzar este nivel de detalle en planos 1:500 genera manchas ininteligibles de tinta que confunden a los operarios en la obra. Para trabajos pormenorizados se requiere descender obligatoriamente a escalas como 1:50 o 1:20.
Síntesis comprometida
Dominar la escala 1:500 no es una cuestión de memorizar fórmulas estériles de conversión, sino de desarrollar una intuición espacial despierta y crítica. Quien confunde la proporción sobre el papel está condenado a cometer errores catastróficos en el mundo real. Las matemáticas no admiten atajos ni interpretaciones subjetivas cuando se trata de levantar estructuras físicas. Deja de confiar ciegamente en las pantallas digitales y vuelve a medir con tus propias manos.
