¿Cómo se lee el escalímetro?
Respuesta corta
Aprender cómo se lee el escalímetro es el paso fundamental para interpretar planos arquitectónicos sin cometer errores catastróficos en la construcción. ¿Alguna vez te has preguntado cómo un edificio enorme cabe en un simple papel? La respuesta está en dominar las proporciones métricas de esta herramienta triangular.
En pocas palabras
- El escalímetro es una regla triangular especial de 30 centímetros que contiene 6 caras con diferentes escalas de reducción.
- Para entender cómo se lee el instrumento, es vital comprender la razón matemática impresa en sus extremos, como por ejemplo la escala de 1 a 50.
- El mayor riesgo en la lectura actual ocurre cuando un archivo digital se imprime ajustando automáticamente los márgenes de página.
- A diferencia de una regla común que opera exclusivamente en escala 1 a 1 para objetos reales, el escalímetro aplica factores de reducción directa.
- Muchos creen que calcular una escala extraña es tan simple como aplicar una regla de tres proporcional con cualquier regla escolar.
En este artículo
Anatomía y definición técnica del escalímetro
¿Qué es un escalímetro y cuál es su función principal?
El escalímetro es una regla triangular especial de 30 centímetros que contiene 6 caras con diferentes escalas de reducción. Su objetivo principal es permitir la medición directa en planos sin necesidad de realizar complejos cálculos matemáticos o conversiones manuales constantes para cada trazo.
El secreto de la geometría triangular
La forma de prisma triangular no es casualidad, ya que permite agrupar múltiples escalas en un solo instrumento compacto y ergonómico. Cada una de las 3 aristas principales se divide en dos vertientes, ofreciendo un total de 6 escalas de trabajo independientes protegidas contra el desgaste por fricción.
Sistemas de proporción y lectura
Interpretación de las razones matemáticas

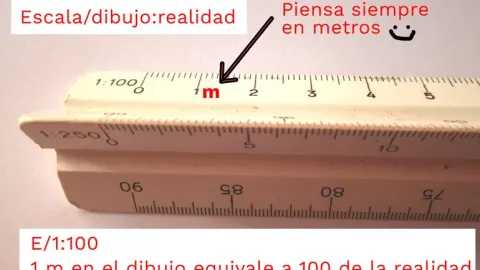

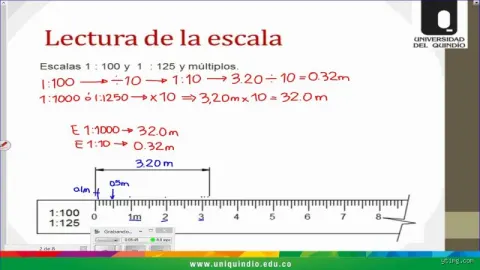

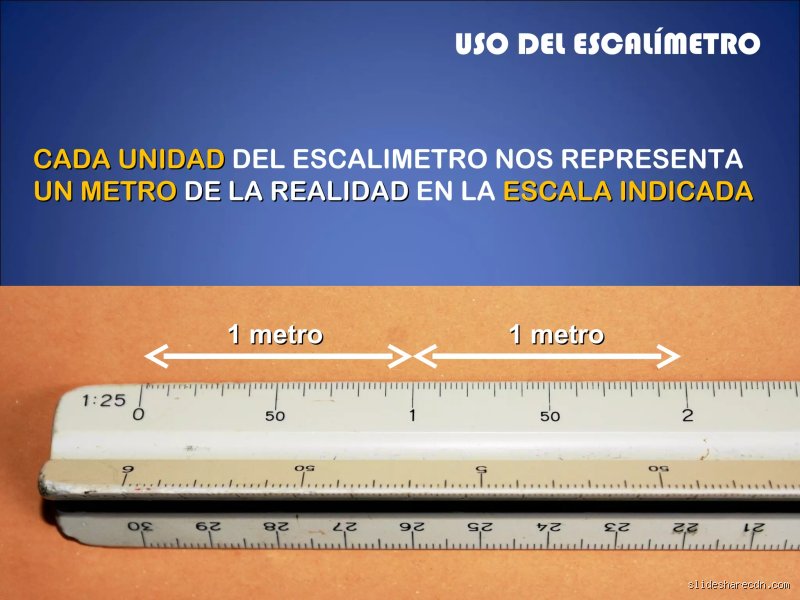

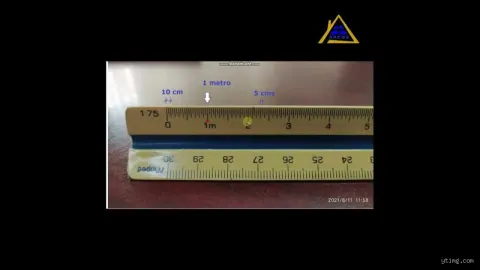

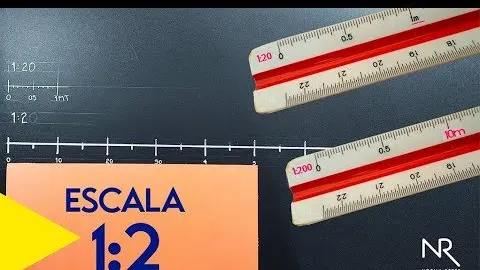

Para entender cómo se lee el instrumento, es vital comprender la razón matemática impresa en sus extremos, como por ejemplo la escala de 1 a 50. Esto significa exactamente que 1 centímetro en el plano equivale a 50 centímetros en la realidad física construida en la obra.
Protocolo de alineación y cero
El proceso operativo exige colocar el extremo marcado con el número cero exactamente al inicio del muro o línea que se desea medir. Los profesionales experimentados utilizan un lápiz bien afilado para evitar errores visuales de paralaje que puedan alterar las dimensiones finales del proyecto técnico.
Subdivisiones y unidades principales
Mientras que los números grandes indican las unidades principales como los metros, la zona situada antes del cero muestra las subdivisiones milimétricas y decimocímétricas. Saber leer estas fracciones evita confusiones graves al calcular espacios reducidos dentro de los planos arquitectónicos detallados.
Desarrollo técnico avanzado: trampas de impresión
El peligro oculto de los planos digitales
El mayor riesgo en la lectura actual ocurre cuando un archivo digital se imprime ajustando automáticamente los márgenes de página. Si el documento pierde apenas un 3 por ciento de su tamaño original, la escala impresa queda completamente invalidada para cualquier medición precisa.
Comparación y alternativas al escalímetro tradicional
Regla común versus escalímetro de reducción
A diferencia de una regla común que opera exclusivamente en escala 1 a 1 para objetos reales, el escalímetro aplica factores de reducción directa. Aunque existen programas de diseño asistido por ordenador, el instrumento físico sigue siendo la alternativa más rápida para verificar cotas directamente sobre el papel.
Lo que se suele malinterpretar
La falacia de la regla de tres lineal
Muchos creen que calcular una escala extraña es tan simple como aplicar una regla de tres proporcional con cualquier regla escolar. Pero seamos claros: el papel miente y la geometría engaña. Si intentas extrapolar una medida métrica directa sin tener en cuenta la unidad base del instrumento, los resultados colapsarán.
Confundir escalas de reducción con ampliación
¿Qué pasa cuando la línea mide más de lo que indica el plano? El problema es que el cerebro tiende a interpretar que todo número mayor que uno en el escalímetro significa aumento. Y no es así. Las escalas menores a uno reducen el objeto monumental para que quepa en un formato accesible; las otras hacen lo opuesto (¡y vaya si confunden a los aprendices!).
El peligro del desgaste de las aristas
Y es que trabajar con un instrumento rayado o despintado equivale a adivinar en la oscuridad. ¿Quién no ha intentado forzar una lectura con una regla vieja? La precisión milimétrica desaparece en cuanto pierdes de vista la numeración original.
---
Un detalle que se suele pasar por alto
La calibración térmica del papel vegetal
Salvo que trabajes en condiciones de laboratorio estériles, los planos impresos sufren variaciones dimensionales debido a la humedad ambiente y al calor corporal. Los expertos saben que el papel (especialmente el poliéster o el vegetal antiguo) se expande o contrae según el clima. ¿La solución? Mide siempre primero la barra gráfica de referencia antes de usar el escalímetro directamente sobre los ejes principales, porque confiar ciegamente en la escala numérica nominal puede costarte centímetros críticos en obra.
---
Preguntas Frecuentes
¿Por qué mi escalímetro triangular tiene tantas caras distintas si al final siempre uso las mismas tres?
La versatilidad industrial exige abarcar desde proyectos urbanísticos masivos hasta microdetalles de carpintería metálica en una sola pieza compacta. Cada par de caras opuestas (que por lo general suman relaciones como 1:10, 1:20, 1:50, 1:75, 1:100 y 1:125) responde a los estándares ISO de dibujo técnico más difundidos a nivel global.
