¿Cómo pasar de escala 1:150 a 1:100?

Alternativas reales al modelo híbrido

Eso lo cambia todo. Porque cuando dejas de perder dos horas diarias atrapado en el tráfico, tu cerebro por fin respira y produce otra clase de ideas.

Métodos digitales de conversión: precisión en software CAD y BIM

La transición de la escala 1:150 a la escala 1:100 en entornos digitales requiere comprender que estamos pasando a una representación más grande y detallada. En términos matemáticos, el factor de ampliación directo para los elementos gráficos al migrar de 1:150 a 1:100 es de 1.5 (es decir, multiplicar por 1.5 o escalar al 150%).

A continuación, exploramos cómo aplicar este cambio de manera eficiente en las principales plataformas de diseño arquitectónico e industrial:

• AutoCAD: Si trabajas en espacio modelo (Model Space) dibujando siempre a escala real (1:1), la escala del plano solo afecta a las cotas, los textos y los grosores de línea (lineweight) al pasar al espacio presentación (Layout). Si necesitas reescalar bloques o geometría fija, selecciona los elementos, utiliza el comando ESCALA (SCALE), introduce el punto base y escribe el factor 1.5. No olvides actualizar los estilos de texto para que mantengan la legibilidad normativa al imprimirlos.

• Revit y software BIM: En los entornos BIM, la geometría es puramente paramétrica y se modela a tamaño real. La escala de vista (ubicada en la barra de control inferior) ajusta automáticamente el tamaño de las anotaciones, símbolos y la densidad de los patrones de sombreado (hatch). Cambiar de una vista configurada para 1:150 a 1:100 activará automáticamente un mayor nivel de detalle (Level of Detail - LOD) si las familias del proyecto han sido configuradas para mostrar componentes adicionales a partir de 1:100.

• Adobe Illustrator / Photoshop: Para planos renderizados o láminas de presentación vectorial, selecciona todo el contenido del plano, ve a la herramienta de escala (Transformar > Escalar) y define un porcentaje exacto del 150%. Es vital mantener la opción de "Escalar trazos y efectos" activada para que las líneas no pierdan su proporción visual.

Ajustes de línea y calidad gráfica

Una de las consecuencias más notables al cambiar de una escala menor (1:150) a una mayor (1:100) es que los errores gráficos y las imprecisiones se vuelven mucho más evidentes. Lo que en 1:150 parecía un trazo limpio y continuo, en 1:100 puede revelar desalineaciones o grosores inadecuados.

• Reducción del grosor de trazo: Los muros principales, que en 1:150 podían requerir un grosor de 0.5 mm o 0.7 mm para destacar con contundencia, en 1:100 suelen requerir un ajuste más refinado (por ejemplo, entre 0.35 mm y 0.5 mm), ya que el espacio visual se amplía y líneas demasiado gruesas pueden saturar el plano.

• Nivel de detalle en mobiliario: En 1:150 los bloques de mobiliario son meras siluetas esquemáticas. Al transicionar a 1:100, es recomendable incorporar líneas internas en camas, sanitarios y cocinas (como la división de cojines o la modulación de gabinetes) para aprovechar la legibilidad superior que ofrece esta escala.

Al transicionar de la escala 1:150 a la 1:100, el dibujo se expande visualmente un cincuenta por ciento, lo cual exige calibrar con precisión los grosores de línea para evitar que los muros y contornos se vean sobrecargados. Los elementos que antes requerían trazos gruesos para definir su volumetría general ahora deben afinarse ligeramente para ceder espacio a un mayor nivel de detalle constructivo y texturas internas. Asimismo, los bloques de mobiliario y carpintería dejan de ser meras siluetas abstractas para incorporar subdivisiones geométricas funcionales que enriquezcan la lectura técnica del proyecto. Este reajuste gráfico garantiza que la jerarquía visual se conserve intacta y que el plano mantenga un aspecto profesional, limpio y normativamente correcto.

Errores comunes y cómo evitarlos

Durante el proceso de conversión, los diseñadores y estudiantes suelen cometer ciertos tropiezos técnicos que pueden arruinar la presentación del proyecto. Presta atención a los siguientes puntos críticos:

1. Confundir el sentido de la escala: Recordar siempre que 1:100 es una escala más grande que 1:150. Multiplicar por 1.5 amplía el tamaño en papel o en la representación visual, mientras que dividirlo reduciría erróneamente el dibujo.

2. Olvidar las cotas y textos: Si escalas manualmente la geometría de un plano vectorial sin actualizar las cotas, los números mostrarán medidas alteradas o desproporcionadas respecto al estándar de rotulación. Trabaja siempre con estilos de cota asociativos.

3. Saturación de información: No intentes sobrecargar el plano con cada pequeño tornillo o textura compleja solo porque ahora hay más espacio. Mantén el equilibrio entre la claridad arquitectónica y la densidad de información propia de la escala 1:100.

Conclusión y recomendaciones finales

Dominar la transición entre escalas como 1:150 y 1:100 es una habilidad fundamental que consolida la competencia técnica de cualquier arquitecto, diseñador o dibujante técnico. Aunque el proceso matemático se reduce a aplicar un factor de multiplicación del 1.5, el verdadero éxito radica en el criterio visual para adaptar la jerarquía de líneas, la densidad de los detalles y la legibilidad de las anotaciones.

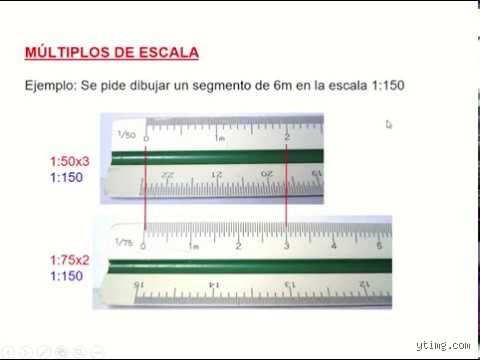

Ya sea que estés trabajando en un proyecto académico o redactando documentos constructivos profesionales, asegúrate de comprobar siempre las correspondencias métricas mediante una escalímetro físico o una verificación digital antes de proceder con la impresión final. Con estos métodos, tus planos mantendrán una calidad impecable y una precisión rigurosa en cualquier plataforma que elijas.
