¿Cómo dibujar en escala 1:25?

Dominar esta escala no solo implica saber utilizar un escalímetro, sino comprender la lógica matemática detrás de la reducción y cómo transferir las medidas del mundo real al papel con absoluta exactitud.

Fundamentos de la escala 1:25: ¿Qué significa realmente?

Para entender cómo dibujar en escala 1:25, primero debemos desglosar su significado conceptual. En términos sencillos, nos encontramos ante una escala de reducción. Esto significa que el objeto o espacio que deseamos representar es demasiado grande para caber en una hoja de papel en su tamaño real (escala 1:1), por lo que debemos reducirlo de manera proporcional.

La notación 1:25 se lee como "uno a veinticinco". Esto nos indica una relación matemática directa y constante entre dos variables:

• El primer número (1) representa la medida que dibujaremos en el papel.

• El segundo número (25) representa la medida real en el objeto o espacio construido.

En términos prácticos y traduciéndolo al sistema métrico decimal que utilizamos habitualmente, significa que cada 1 centímetro dibujado en tu plano equivale a 25 centímetros en la realidad. De forma inversa, si lo analizamos desde la perspectiva del metro (sabiendo que 1 metro equivale a 100 centímetros), al dividir 100 entre 25 obtenemos 4 centímetros. Por lo tanto, cada 4 centímetros en tu plano representan exactamente 1 metro físico en el espacio.

¿Cuándo se debe utilizar la escala 1:25?

Dada su naturaleza de reducción moderada, la escala 1:25 ofrece un nivel de detalle muy superior al de escalas habituales en planos generales como el 1:50 o el 1:100. Por esta razón, se reserva para:

• Planos de interiorismo y distribución de mobiliario: Cocinas, baños y carpintería empotrada donde la posición milimétrica de los elementos es vital.

• Detalles constructivos: Encuentros de fachadas, uniones de carpintería metálica o de madera y cimentaciones específicas.

• Proyectos de mobiliario y diseño industrial: Creación de planos de despiece para la fabricación de muebles personalizados.

• Secciones y alzados arquitectónicos de espacios pequeños: Habitaciones individuales, locales comerciales compactos o stands de exhibición.

Herramientas indispensables para trabajar con precisión

El éxito de un buen dibujo técnico a escala 1:25 radica tanto en la habilidad del dibujante como en la calidad y adecuación de los instrumentos de trabajo. Intentar dibujar a escala utilizando únicamente una regla escolar común es una fuente segura de imprecisiones y frustraciones. A continuación, detallamos el equipo profesional que necesitas:

• El Escalímetro: Es la herramienta reina del dibujante. Se trata de una regla de sección triangular que contiene diversas escalas reducidas en sus aristas. Debes buscar específicamente la cara o arista marcada con el número 25. Al utilizar un escalímetro, te ahorras por completo cualquier cálculo matemático manual, ya que la regla lee directamente las dimensiones reales sobre el papel.

• Lápices de diferentes durezas (Portaminas): Para trazos limpios y precisos, se recomienda un portaminas de 0.5 mm con mina HB (para líneas generales y cotas) y uno de 0.3 mm o 0.7 mm dependiendo de la jerarquía de línea que busques en tus muros y objetos.

• Papel de dibujo adecuado: Puedes utilizar papel bond de gramaje alto, papel mantequilla (albanene) para calcar y superponer capas, o papel milimetrado si estás practicando tus primeras proporciones.

• Escuadras y cartabón: Imprescindibles para asegurar que las líneas ortogonales, paralelas y los ángulos de 90 grados sean perfectos, algo fundamental en cualquier representación arquitectónica.

• Cinta masking tape o de papel: Para fijar firmemente tu hoja de papel a la mesa de dibujo o mesa de trabajo, evitando desplazamientos involuntarios que arruinen la escala.

El método matemático: Cómo calcular medidas sin escalímetro

Aunque el escalímetro es el mejor aliado, comprender la matemática detrás de la escala 1:25 te otorgará un criterio profesional avanzado y te permitirá resolver cualquier duda sobre el terreno o ante la ausencia temporal de la herramienta.

Como establecimos previamente, la proporción de reducción es de 1/25. Para convertir una medida real a la medida que debes trazar en el papel, aplicamos una simple operación de división:

Medida en el plano=25Medida real en centıˊmetros​

Ejemplo práctico de conversión

Imagina que estás diseñando un mueble y necesitas representar una encimera de cocina que mide 1.50 metros de longitud en la realidad.

1. Primero, convertimos los metros a centímetros para trabajar en la misma unidad: 1.50 m=150 centıˊmetros.

2. Aplicamos la fórmula dividiendo entre 25:

Medida en el plano=25150​=6 cm

Por lo tanto, para representar esa encimera de un metro y medio en tu plano a escala 1:25, deberás trazar una línea continua de exactamente 6 centímetros.

Si por el contrario, lo que tienes es una medida tomada directamente del plano (por ejemplo, mides con una regla común 4.5 cm) y quieres saber cuánto mide en la realidad, el proceso se invierte multiplicando por 25:

Medida real=4.5 cm×25=112.5 cm (es decir, 1.125 metros)

Configuración del espacio de trabajo y primeros trazos

Antes de poner la punta del lápiz sobre el papel, es vital preparar tu espacio físico. Una superficie plana, una iluminación cenital adecuada y la inmovilización correcta del soporte de papel son el preámbulo obligatorio.

Cuando comiences a trazar a escala 1:25, recuerda establecer una clara jerarquía de líneas. Los muros seccionados o cortados deben dibujarse con líneas mucho más gruesas y oscuras, mientras que el mobiliario interior, las proyecciones y las líneas auxiliares de cotas deben ejecutarse con trazos finos y sutiles. Esto garantizará que la lectura visual del plano sea limpia, profesional y fácil de interpretar para cualquier observador o constructor.

En la siguiente sección de este artículo profundizaremos en el paso a paso detallado para levantar un plano arquitectónico desde cero utilizando esta proporción, incluyendo la correcta acotación y la representación de símbolos normalizados.

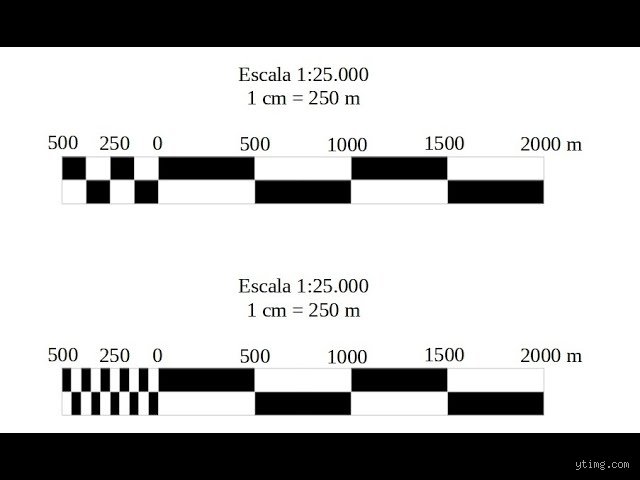

Escala 1:25 explicada paso a paso para planos

Este video complementa de forma visual el entendimiento de cómo interpretar y medir correctamente utilizando la proporción 1:25 en proyectos reales.

ESCALA 1:25. Tutiriales de Arquitectura. Tutoriales de arquitectura · 317K views

Aplicación práctica: desarrollando un proyecto a escala 1:25

Esta proporción de reducción intermedia es sumamente valorada en el diseño de interiores, el modelismo naval y arquitectónico, así como en la fabricación de mobiliario a medida. A diferencia de las escalas generales como la 1:100 o 1:50, la escala 1:25 nos otorga un nivel de detalle excelente sin perder la perspectiva global del espacio u objeto analizado.

Pasos operativos en la mesa de trabajo

Para garantizar que tus planos reflejen proporciones exactas y cumplan con los estándares profesionales de dibujo técnico, sigue rigurosamente esta metodología:

• Verificación del instrumento: Asegúrate de utilizar la cara correcta de tu escalímetro triangular. En la cara marcada con 1:25, cada división principal numerada equivale a un metro real, dividida a su vez en centímetros que facilitan mediciones sumamente precisas.

• Conversión y cálculo mental de apoyo: Recuerda siempre la regla de oro: 1 cm en el papel representa 25 cm (0.25 m) en la realidad. Si un muro mide en la realidad 3.50 metros, su representación gráfica exacta será de 14 cm (350 cm/25).

• Trazado de ejes y directrices: Comienza siempre dibujando las líneas de ejes estructurales o principales con un lápiz de mina dura (H o 2H) muy tenuemente. Esto evitará errores acumulativos de arrastre al alinear muros, tabiques o componentes mecánicos.

• Calidad de línea y jerarquía visual: Utiliza lápices de mina blanda (HB o B) para los contornos definitivos de cortes y secciones. Una correcta modulación de grosores le dará legibilidad inmediata a tu plano a escala 1:25.

Errores comunes y cómo evitarlos

Incluso los dibujantes técnicos experimentados pueden cometer errores al trabajar con escalas de reducción fraccionarias. Identificarlos a tiempo ahorra horas de trabajo repetitivo:

Nota importante de precisión: El error más frecuente consiste en confundir las caras del escalímetro, utilizando por equivocación la escala 1:50 o 1:20. Una confusión en una escala 1:25 duplica o altera drásticamente las proporciones reales al momento de la construcción o fabricación física del objeto.

• Uso indebido de soportes flexibles: Nunca dibujes a escala sobre papeles que sufran alteraciones dimensionales graves por humedad o temperatura (como ciertos papeles bond económicos). Utiliza papel albanene (vegetal) de buen gramaje o cartulina ilustración rígida.

• Falta de acotación complementaria: Aunque el plano esté perfectamente dibujado a escala 1:25, nunca omitas las cotas numéricas reales. Las normas internacionales exigen que las dimensiones reales estén expresadas claramente para evitar depender exclusivamente de la medición directa con escalímetro sobre impresiones digitales o copias heliográficas.

Conclusión y recomendaciones finales

Dominar la escala 1:25 representa un puente clave entre los planos de conjunto urbanos/arquitectónicos generales y los detalles constructivos hiperespecializados. Su capacidad para balancear la claridad espacial con el desglose de elementos constructivos la convierte en una herramienta indispensable en cualquier estudio de diseño, ingeniería o arquitectura.

Practica de manera constante convirtiendo cotas reales a sus equivalentes en papel y viceversa hasta que el proceso sea completamente intuitivo. La precisión en el trazo manual e informático comienza siempre por un sólido entendimiento matemático de las proporciones.

¿Qué aspecto específico del dibujo técnico o uso de escalímetro te gustaría profundizar en nuestro próximo artículo?
