¿Cómo interpretar una escala 2:1?
Respuesta corta
A diferencia de las escalas de reducción (como 1:2, 1:50 o 1:100), que son las más frecuentemente asociadas con la lectura de planos arquitectónicos o mapas geográficos, la escala 2:1 se clasifica formalmente como una escala de ampliación (o de aumento).
En pocas palabras
- Para cualquier profesional o estudiante que se adentre en el análisis técnico, el primer desafío cognitivo radica en evitar el sesgo perceptivo.
- La versatilidad de la escala 2:1 abarca múltiples disciplinas técnicas y científicas.
- Una vez comprendidos los fundamentos teóricos de la relación de proporción, el siguiente paso metodológico consiste en examinar cómo se aplica la escala 2:1 en entornos profesionales reales.
- Uno de los tropiezos más habituales entre estudiantes de dibujo técnico, e incluso entre profesionales noveles, es confundir la dirección de la proporción.

En este artículo
- El principio de proporcionalidad directa y la lectura visual
- Contextos de aplicación multidisciplinaria
- Análisis dimensional avanzado: Longitud, área y volumen
- Normativa técnica internacional (ISO e IRAM)
- Aplicaciones prácticas de la escala 2:1 en la industria y el diseño técnico
- Errores frecuentes al interpretar y calcular la escala 2:1
- Conclusión y síntesis metodológica

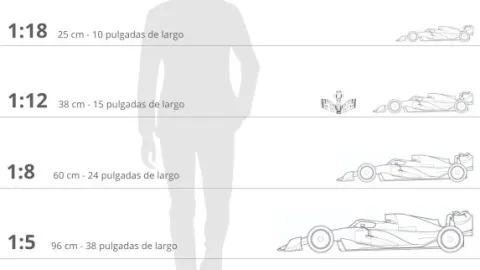

A diferencia de las escalas de reducción (como 1:2, 1:50 o 1:100), que son las más frecuentemente asociadas con la lectura de planos arquitectónicos o mapas geográficos, la escala 2:1 se clasifica formalmente como una escala de ampliación (o de aumento).
Para comprender su naturaleza desde una perspectiva estrictamente analítica, debemos desglosar su formulación matemática básica:
Escala=Dimensioˊn en el dibujo o modeloDimensioˊn real del objeto ext{Escala} = \frac{ ext{Dimensión en el dibujo o modelo}}{ ext{Dimensión real del objeto}}Escala=Dimensioˊn real del objetoDimensioˊn en el dibujo o modelo
Cuando esta relación se expresa como 2:1 (dos a uno), significa que cada unidad de medida representada en el documento, modelo o soporte equivale a la mitad de esa misma unidad en el objeto real, o dicho de otro modo, el objeto representado es el doble de grande en el soporte gráfico respecto a su tamaño físico original.

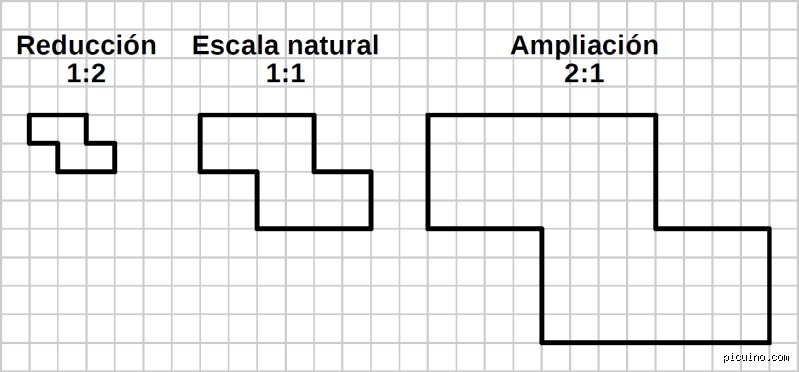

El principio de proporcionalidad directa y la lectura visual
Para cualquier profesional o estudiante que se adentre en el análisis técnico, el primer desafío cognitivo radica en evitar el sesgo perceptivo. Nuestro cerebro está habituado a interpretar que un dibujo más grande representa un objeto más grande en la realidad (por ejemplo, al observar un plano urbanístico). Sin embargo, bajo una escala 2:1, ocurre exactamente lo contrario en términos de magnitud física del objeto analizado: el objeto real es pequeño, y la representación gráfica se ha sobredimensionado intencionalmente para facilitar su inspección visual.
Implicaciones ópticas y ergonómicas
Resolución de detalles microscópicos o submilimétricos: Permite aislar geometrías complejas que, de dibujarse a tamaño real (escala 1:1), colapsarían visualmente debido a las limitaciones de grosor de línea y la agudeza visual humana.
Reducción de la fatiga cognitiva: Al duplicar el espacio físico disponible para representar cada elemento, los diseñadores pueden incorporar tolerancias, acotaciones complejas y notas técnicas sin saturar el campo visual.
Nota de experto: Una regla de oro en el diseño técnico es que el factor de escala nunca debe distorsionar la proporción geométrica interna. En una escala 2:1, la relación de aspecto (X/YX/YX/Y) se mantiene intacta; lo que se modifica de forma lineal es el factor de magnificación métrica.
Contextos de aplicación multidisciplinaria
La versatilidad de la escala 2:1 abarca múltiples disciplinas técnicas y científicas. A continuación, exploraremos cómo se interpreta e implementa en los sectores más demandantes.
A. Ingeniería mecánica y diseño industrial
En la fabricación de componentes de precisión —como engranajes miniatura, microválvulas, componentes de relojería o piezas electrónicas de montaje superficial (SMD)—, los elementos físicos suelen medir pocos milímetros.
Interpretación práctica: Si un eje mecánico se dibuja con una longitud de 40 milímetros bajo una especificación de escala 2:1, el técnico tornero o el sistema de control numérico computerizado (CNC) sabe con absoluta certeza que la pieza física final debe medir exactamente 20 milímetros.
Control de tolerancias: Las tolerancias dimensionales (por ejemplo, ±0.05 mm\pm 0.05 ext{ mm}±0.05 mm) también se ven afectadas en su representación gráfica, requiriendo un manejo riguroso para evitar errores de mecanizado.
B. Arquitectura y modelismo de detalle
Aunque los planos generales de una edificación utilizan escalas de reducción drástica, los detalles constructivos específicos, como la unión entre un montante de fachada curtain wall y la losa de hormigón, o la carpintería metálica de alta complejidad, frecuentemente recurren a escalas de ampliación.
Interpretación práctica: Permite visualizar con claridad milimétrica los selladores, las barreras de vapor y los anclajes estructurales que quedarían invisibles en una escala 1:5 o 1:10.
C. Biología, anatomía y ciencias naturales
En la ilustración científica y la infografía médica, la escala 2:1 se emplea para representar estructuras anatómicas pequeñas, como secciones de tejidos, insectos diminutos, parásitos o componentes florales, que requieren destacar características morfológicas clave sin recurrir a la microscopía electrónica de barrido extremo.
Análisis dimensional avanzado: Longitud, área y volumen
Un error común y crítico entre los profesionales noveles al interpretar una escala 2:1 es asumir que el factor de duplicación (el número 2) se aplica de la misma manera a todas las dimensiones físicas (unidimensionales, bidimensionales y tridimensionales). Esto es geométricamente falso y puede dar lugar a errores catastróficos en presupuestos de materiales o análisis de resistencia de materiales.
Relación de escalas según la dimensión analizada
| Dimensión geométrica | Factor de escala lineal (k) | Factor de escala aplicado | Consecuencia práctica en escala 2:1 |
|---|---|---|---|
| Longitud / Perímetro | k=2 | 21=2 | Las líneas y dimensiones lineales son el doble (2×) en el plano que en la realidad. |
| Área / Superficie | k2=22 | 22=4 | Las superficies planas ocupan cuatro veces (4×) más espacio en el dibujo que en la pieza real. |
| Volumen / Capacidad | k3=23 | 23=8 | El volumen tridimensional representado aparenta ser ocho veces (8×) mayor que el volumen físico del objeto. |
Ejemplo práctico de análisis volumétrico
Supongamos que estamos modelando un pequeño contenedor cilíndrico de polímero en CAD utilizando una escala de trabajo 2:1 para visualizar sus paredes delgadas.
Si en nuestro entorno virtual medimos un volumen aparente de 800 cm3800 ext{ cm}^3800 cm3, debemos aplicar el factor de corrección volumétrica (Vreal=Vdibujo8V_{ ext{real}} = \frac{V_{ ext{dibujo}}}{8}Vreal=8Vdibujo).
Por lo tanto, el volumen real del contenedor físico será de 8008=100 cm3\frac{800}{8} = 100 ext{ cm}^38800=100 cm3.
Ignorar esta progresión geométrica basada en potencias cúbicas es una fuente común de fallas en la estimación de masa, peso y requerimientos de materia prima en procesos de inyección o fundición.
Normativa técnica internacional (ISO e IRAM)
Para garantizar que la interpretación de la escala 2:1 sea universal y no dé lugar a ambigüedades contractuales o industriales, los organismos internacionales de normalización han estipulado reglas estrictas para su rotulación en la documentación técnica.
Directrices normativas clave
Designación en el cuadro de rotulación (cajetín): De acuerdo con las normas ISO 128 e ISO 5455, las escalas de ampliación deben expresarse siempre en la forma X:1X:1X:1, donde X>1X > 1X>1. En este caso específico, se debe inscribir claramente 2:1.
Independencia de acotación: Una regla de oro absoluta en el dibujo técnico es que las cifras de cota impresas sobre el plano corresponden siempre a las dimensiones reales del objeto, jamás a las dimensiones medidas con regla sobre el papel. Si una arista mide físicamente 50 mm50 ext{ mm}50 mm en la realidad, la cota numérica debe indicar estrictamente 50, aunque al medir el trazo con un escalímetro sobre el papel arroje 100 mm100 ext{ mm}100 mm debido a la ampliación de la escala 2:1.
Uso de indicadores de escala parcial: Si un plano general contiene múltiples escalas, cada detalle ampliado debe llevar su propia etiqueta de escala individual (por ejemplo: DETALLE A - ESCALA 2:1) justo debajo del subtítulo de la vista para evitar confusiones operativas en el taller o en la obra.
Aplicaciones prácticas de la escala 2:1 en la industria y el diseño técnico
Una vez comprendidos los fundamentos teóricos de la relación de proporción, el siguiente paso metodológico consiste en examinar cómo se aplica la escala 2:1 en entornos profesionales reales. A diferencia de los planos arquitectónicos o cartográficos habituales, que recurren a factores de reducción como el 1:50 o el 1:100 para plasmar grandes superficies en un formato manejable, la escala 2:1 pertenece a la categoría de escalas de ampliación.
Esto significa que cada elemento analizado se dibuja al doble de su tamaño físico real. Este recurso resulta indispensable en sectores donde el nivel de detalle microgeométrico impide un acotamiento correcto a tamaño natural (1:1). Entre los campos de aplicación más destacados se encuentran:
Ingeniería mecánica y micromecánica: Diseño de componentes de relojería, engranajes diminutos, piezas de motores de alta precisión y circuitos de ensamblaje donde un error de una décima de milímetro compromete todo el mecanismo.
Electrónica y fabricación de circuitos impresos (PCB): Aunque muchas veces se digitaliza a escalas aún mayores, los esquemas de microcomponentes utilizan proporciones de ampliación para facilitar la lectura de pistas y puntos de soldadura.
Joyería y orfebrería de detalle: Creación de matrices y patrones para piezas ornamentales complejas, permitiendo al orfebre evaluar la simetría y el디자인 de grabados minúsculos antes de pasar al metal precioso.
Biología y ciencia forense: Representación ilustrativa de elementos orgánicos pequeños, insectos o muestras botánicas que requieren un análisis morfológico detallado en láminas técnicas.
Errores frecuentes al interpretar y calcular la escala 2:1
Uno de los tropiezos más habituales entre estudiantes de dibujo técnico, e incluso entre profesionales noveles, es confundir la dirección de la proporción. Debido a la omnipresencia de las escalas de reducción (como 1:2, donde el primer número es menor que el segundo), el cerebro tiende a asumir de manera automática que el número inicial representa la realidad y el final el dibujo.
Para evitar confusiones críticas al momento de interpretar un plano o fabricar una pieza, es vital recordar la regla de oro:
En cualquier nomenclatura de escala (Dibujo : Realidad), el primer dígito corresponde al plano o papel, y el segundo al objeto físico.
Guía rápida para evitar fallos de cálculo
No multipliques la cota del plano para hallar la realidad: Si una línea mide 40 mm40 ext{ mm}40 mm en un plano a escala 2:1, nunca multipliques 40×240 imes 240×2 para obtener el tamaño real. Puesto que el dibujo es el doble de grande que el objeto, la operación correcta es dividir entre 2 (40/2=20 mm40 / 2 = 20 ext{ mm}40/2=20 mm de tamaño real).
Atención absoluta al cajetín (rotulación): Todo plano técnico formal cuenta con un bloque de información o cajetín donde se especifica la escala oficial de trabajo. Nunca asumas una escala por la simple inspección visual sin antes verificar este dato.
Coherencia dimensional en las unidades: Al realizar conversiones matemáticas, asegúrate de operar siempre bajo la misma unidad métrica (milímetros con milímetros, centímetros con centímetros) para evitar errores catastróficos de escala por factores de conversión de longitud (como pasar de metros a milímetros de forma imprecisa).
Conclusión y síntesis metodológica
Dominar la interpretación de una escala 2:1 trasciende el ámbito de la simple memorización matemática; constituye una habilidad técnica fundamental para garantizar la correcta transmisión de información entre el diseño conceptual y la fabricación material. Al recordar que nos encontramos ante una ampliación geométrica donde el dibujo duplica la realidad, y aplicando rigurosamente los procesos inversos de división para la obtención de cotas reales, se eliminan los márgenes de error en cualquier proyecto de precisión.
La práctica constante y la verificación sistemática de los cajetines técnicos garantizarán que la lectura de planos y la ejecución de piezas a escala 2:1 se realicen siempre con absoluta precisión y fiabilidad profesional.
